| 基于XL1509的小功率DCDC降压 |
|
|
| 文章来源：永阜康科技 更新时间：2020/1/6 10:22:00 |
在线咨询： |
| |

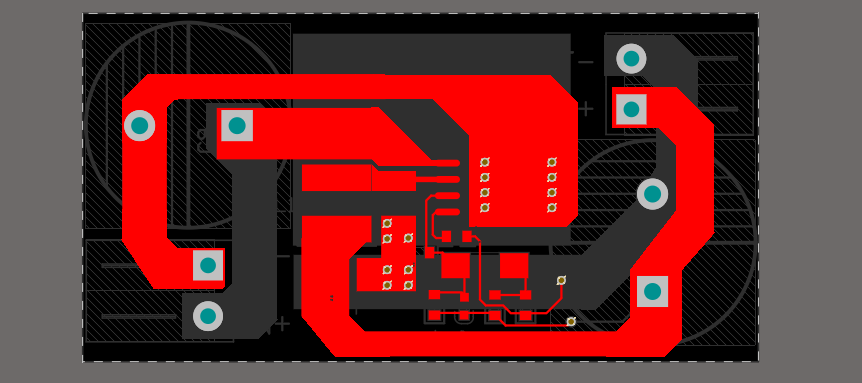

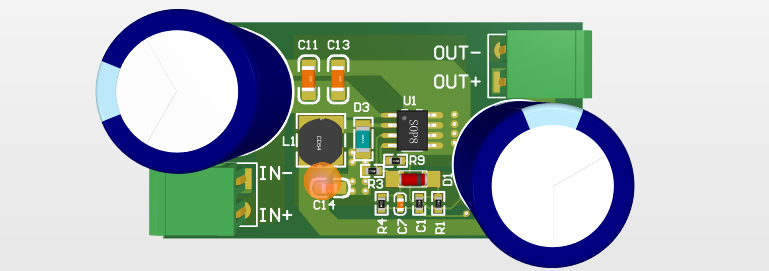

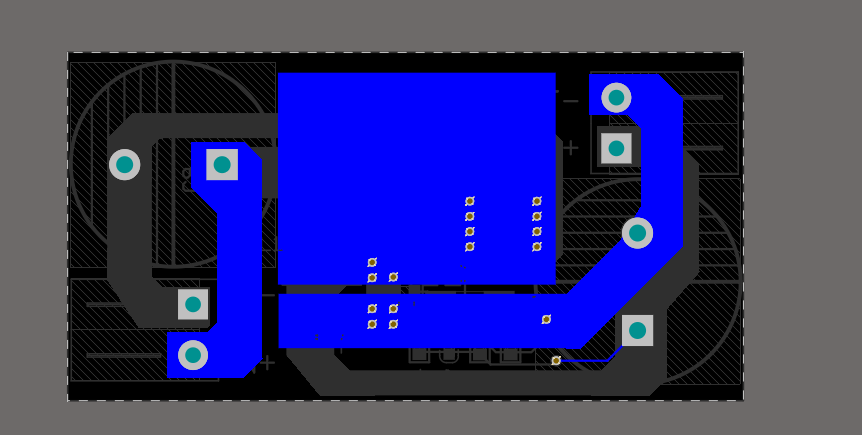

本设计是基于XL1509的小功率DCDC降压模块，版主已经打板验证基本功能，适合广大学生以及比赛机器人使用没主要特点如下:
- 4.5V到40V宽电压输入(使用时请保持余量)；
- 输出1.23V到37V可调节；
- 最大150KHZ的开关频率；
- 最大输出电流2A(输出5V时候，请保持余量)；
以上为芯片自身特性，下面是版主加入的一些功能及资源的附加内容:
- 加入了一级RCD缓冲，用于开机缓启动；
- 做成了小尺寸的模块；
- 附带数据手册;
- 集成了封装库和原理图库，方便直接使用;
- 附带一份DCDC布局指南；
- 已经打板焊接测试，输出正常，缓启动约50MS(和选取元器件参数有关)；
|
| |
|
|
|
|
|
| |
| |
| |
 |
