| 人们的生活中，锂电池的应用随处可见。锂电池也是最广泛的小型便捷电源，锂电池一般都是3.7V普通18650锂电池多。
锂电池的电池电压会随着电池的容量而降低，在人们应用中，需要将电池电压升压或者降压到所需电压的值，9V是非常通用的电压。HT7180升压IC：3.7V升压到9V，输出最大持续电流可以达到3A。
HT7180概述
HT7180是一款高功率非同步升压转换器，集成 22mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。HT7180具有2.7V至12V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。 HT7180还支持可编程的软启动，以及可调节的 开关峰值电流限制。 HT7180还支持两种不同的 tr/tf，以适应不同的EMI和效率需求。 此外，该器件还提供有13V输出过压保护、和热关断保护。
HT7180特点
输入电压范围：2.7V-12V
输出电压范围：最高12.8V
固定开关频率：500kHz
高转换效率：
94% (VIN = 7.2V, VOUT=9.3V, IOUT =1.5A)
90% (VIN = 7.2V, VOUT=9.3V, IOUT =6A)
93% (VIN = 7.2V, VOUT=12V, IOUT =1.5A)
89% (VIN = 7.2V, VOUT=12V, IOUT =4.5A)
89% (VIN = 3.6V, VOUT=12V, IOUT =1A)
82% (VIN = 3.6V, VOUT=12V, IOUT =2A)
低关断功耗，关断电流1uA
支持两种tr/tf模式，应对EMI挑战
可编程软启动
输出过压 (13V)、热关断等保护
eSOP8L-PP无铅封装
HT7180应用场合
拉杆音箱、便携式音箱、无线音箱
充电设备、移动电源、USB TYPE-C 电源传输
平板电脑，笔记本电脑 ・POS机终
典型应用参数
HT7180应用于单节锂电池升压、双节锂电池升压典型参数如下：
单节锂电池3.7V应用升压到9V/3A/27W。
单节锂电池3.7V应用升压到12V/2A/24W。
双节锂电池7.4V应用升压到10V/6A/60W。
双节锂电池7.4V应用升压到12V/5A/60W。
单节/双节锂电池应用升压输出电压/电流/功率以及对应FB管脚设置电阻值：
HT7180应用信息
HT7180脚位图
HT7180管脚说明

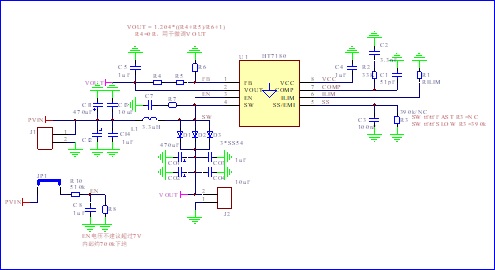

HT7180 DEMO板原理图
