概述
ACM5808-Q1是一款两相双输出同步升压控制器 。该芯片具有两个独立的升压通道，可配置为两路独立的升压输出；也可配置为能精准均流的两相并联输出工作模式。
ACM5808-Q1内部集成栅极驱动器具备2A的灌 / 拉电流驱动能力，可驱动并联的低Rdson MOS管 。
ACM5808-Q1采用峰值电流控制模式，在轻载工作状态下可选择PFM或Force-PWM两种工作模式。
ACM5808-Q1 专为车载应用做了优化，可满足严苛的发动机启停工况需求。对于采用H类电压控制的音频放大器应用，当VIN > VOUT 时 ，该芯片可通过保持高侧开关以100%占空比导通的方式启用直通模式，从而在轻载条件下提升系统效率。
ACM5808-Q1支持扩频技术，其EMI性能符合CISPR25 L5标准。
ACM5808-Q1采用5-mm ×5-mm WQFN(wettable flank)封装。
特性
符合AEC-Q100车规认证标准
-40℃ 至 125℃工作温度范围
宽输入电压范围与输出电压范围
VIN：3.7V 至 60V
VOUT ：6V 至 60V
集成5V栅极驱动器，具备2A的灌 / 拉电流驱动能力
两个独立的升压通道；
采用精确电流分配的两相运行模式
两路独立升压输出（可设置不同的VOUT值）
可编程峰值电流
可编程死区时间控制：14ns至200ns
可编程软启动时间
可编程开关频率：100 kHz 至 1 MHz
可与外部时钟同步
轻载可切换 PFM/FPWM 模式
当VIN > VOUT时采用直通模式，高侧PWM占空比为100%
扩频功能
完善的保护措施
过温保护（OTP）
过压保护（OVP）
欠压锁定（UVLO）
双向电流限制
封装：5-mm ×5-mm WQFN
应用
汽车后装音频放大器、大功率户外蓝牙音箱、Party音箱等。

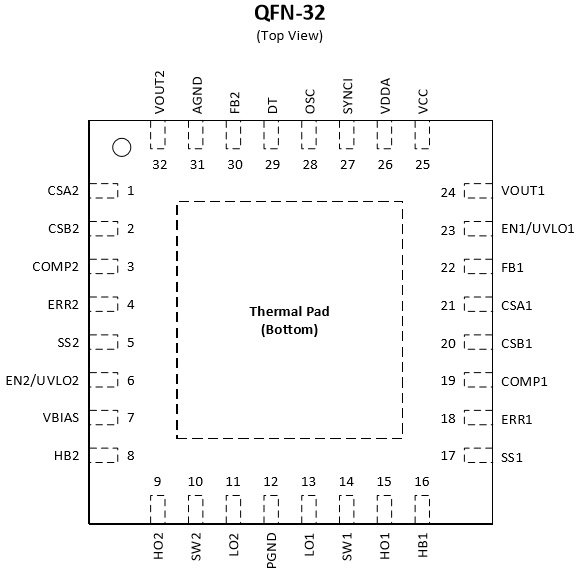

管脚排列

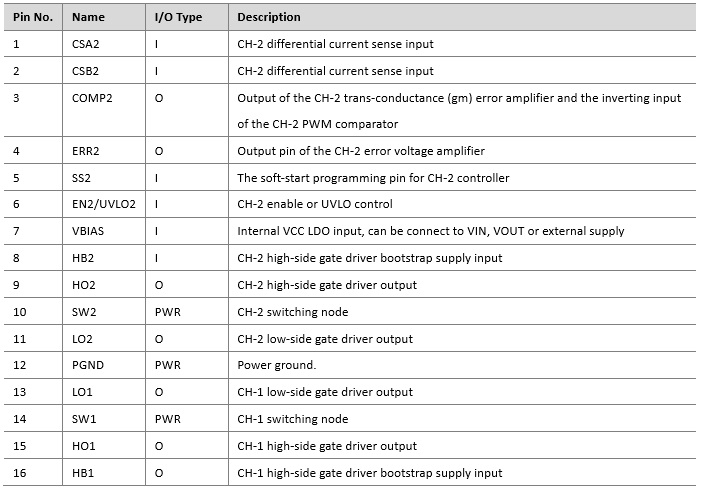

管脚定义
应用原理图

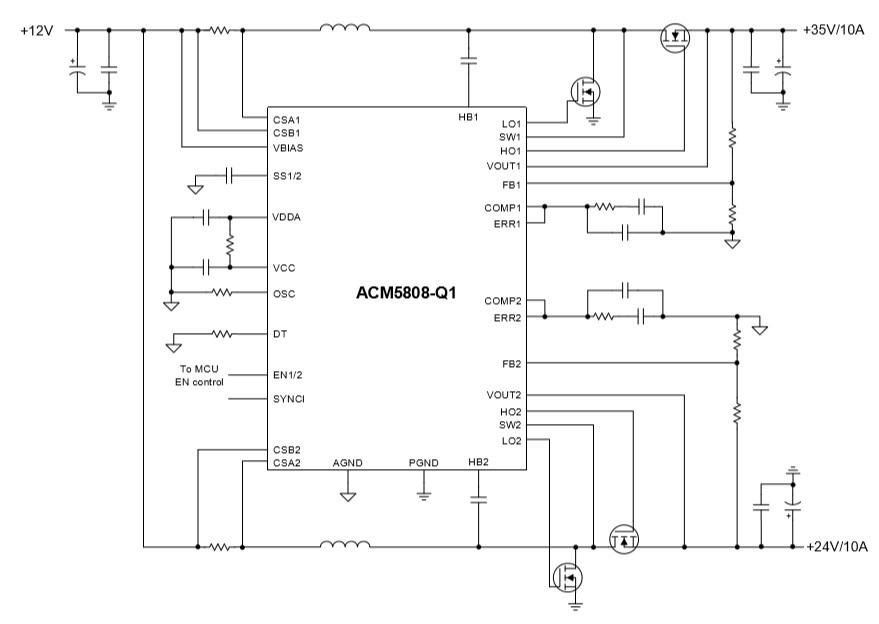

两路独立输出两档不同电压

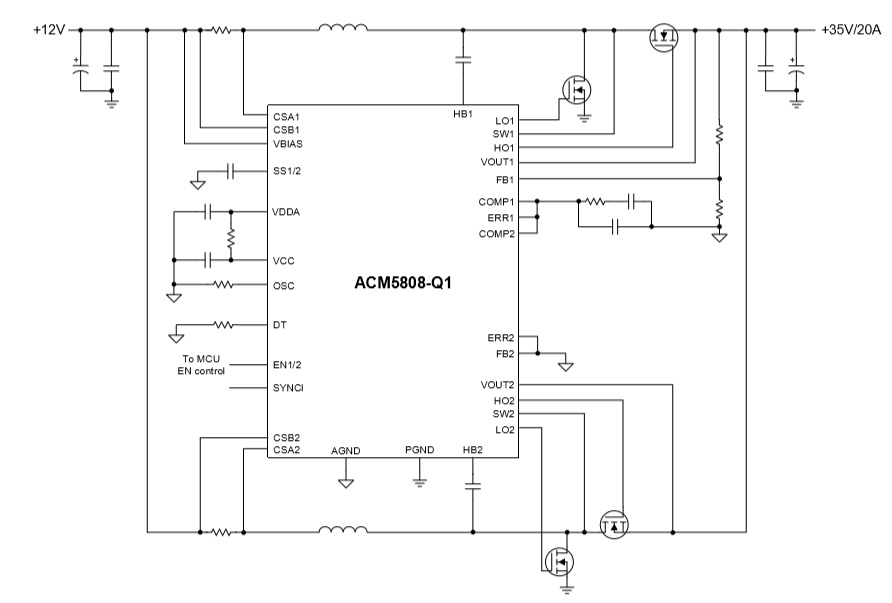

两相并联输出
