目前市场运放种类繁多，面对不同的使用条件和环境，是否都能选择一样的运放呢？没关系，这是很多电子工程师都会困惑的问题，接下来为你揭开运放选型的神秘面纱。
一、该如何分析运放电路呢？
在学习运放选型前，我们需要先来透测的学习运放电路的内部结构和原理，对于我们来说运算放大器是模拟电路中十分重要的元件，它能组成放大、加法、减法、转换等各种电路，我们可以运用运放的“虚短”和“虚断”来分析电路，然后应用欧姆定律等电流电压关系，即可得输入输出的放大关系等。
由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在 10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。开环电压放大倍数越大，两输入端的电位越接近相等。“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。显然不能将两输入端真正断路。

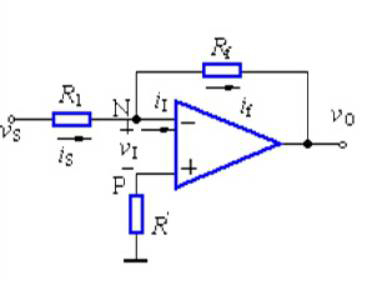

下面本文用虚断和虚断方法来对实际的电路进行分析，如图1-1所示，是常见的反相比例运算放大电路：
图1-1.方向比例运算放大电路
在反相放大电路中，信号电压通过电阻R1加至运放的反相输入端，输出电压Vo通过反馈电阻Rf反馈到运放的反相输入端，构成电压并联负反馈放大电路。
运放的同相端接地=0V，反相端和同相端虚短，所以也是0V，反相输入端输入电阻很高，虚断，几乎没有电流注入和流出，那么R1和Rf相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过Rf的电流是相同的。
根据欧姆定律：
Is= (Vs- V-)/R1................（1）
If= (V- - Vo)/Rf...............（2）
V- = V = 0 ....................（3）
Is= If ........................（4）
求解后可能Vo== (-Rf/R1)*Vi
在分析电路的过程中，暂时不用管运放的其他特性，就根据虚短和虚断的特性来分析。当然，若运放不工作在放大区时，不满足虚短和虚断发条件，不能使用此种方法来分析，如比较器。

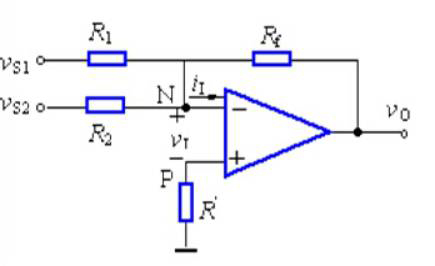

如下图1-2，是运放实现的加法器，用虚短和虚断的方法来分析此电路。
图1-2.运放实现的加法器
由于电路存在虚短，运放的净输入电压vI=0，反相端为虚地。
vI=0，vN=0.......................（5）
反相端输入电流iI=0的概念，通过R2与R1的电流之和等于通过Rf的电流故
(Vs1 – V-)/R1 (Vs2 – V-)/R2
= (V- –Vo)/Rf.......（6）
如果取R1=R2=R3，由a，b两式解得
-Vout=Vs1 Vs.......................（7）
式（7）中负号为反相输入所致，若再接 反相电路，可消去负号。
简言之，虚短是运放正输入端和负输入端的电压相等，近似短路；虚断是流入正负输入端的电流为0。只要掌握了这一点，再运用欧姆定律，即可很容易的分析同相比例放大电路，反向比例放大电路等常用的运放放大电路。
二、运放具体该怎么选择呢？
下面分类介绍什么情况下选择什么样的运放！
1.通用型运算放大器
通用型运算放大器就是以通用为目的而设计的。这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。例mA741（单运放）、LM358（双运放）、LM324（四运放），它们是目前应用 为广泛的集成运算放大器。
2.精密运算放大器
精密运算放大器一般指失调电压低于1mV的运放，对于直流输入信号，输入失调电压（VOS）和它的温漂小就行，但对于交流输入信号，我们还必须考虑运放的输入电压噪声和输入电流噪声，在很多应用情况下输入电压噪声和输入电流噪声显得更为重要一些。在传感器类型和（或）其使用环境带来许多特别要求时，例如超低功耗、低噪声、零漂移、轨到轨输入及输出、可靠的热稳定性和对数以千计读数和（或）在恶劣工作条件下提供一致性能的可再现性，运算放大器的选择就会变得特别困难。精密放大电路会多一些电源去耦，滤波等特殊设计的电路。主要区别在于运算放大器上，精密运算放大器的性能比一般运放好很多，比如开环放大倍数更大，CMRR更大，速度比较慢，GBW，SR一般比较小。失调电压或失调电流比较小，温度漂移小，噪声低等等。好的精密运放的性能远不是一般运算放大器可以比得，一般运放的失调往往是几个mV，而精密运放可以小到1uV的水平。要放大微小的信号，必须用精密运放，用了一般的运放，它自身都会带入很大的干扰。要通过外围电路改善，小幅或者微调可以，但无法大幅度或者彻底改变。 常用的精密运放就是OP07，以及它的家族，OP27，OP37，OP177，OPA2333。其他的还有很多，比如美国AD公司的产品，很多都是OPA带头的。
3.高阻型集成运算放大器
高阻型集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般rid>（109~1012）W，IIB为几皮安到几十皮安。实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。
4.低温漂型运算放大器
在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。低温漂型运算放大器就是为此而设计的。常用的高 、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。
5.高速型运放
高速型运放在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率SR一定要高，单位增益带宽BWG一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。常见的运放有LM318、mA715等，其SR=50~70V/us，BWG>20MHz。
6.低功耗型运放
低功耗型运放由于电子电路集成化的 大优点是能使复杂电路小型轻便，所以随着便携运算放大器式仪器应用范围的扩大，必须使用低电源电压供电、低功率消耗的运算放大器相适用。常用的运算放大器有TL-022C、TL-060C等，其工作电压为±2V~±18V，消耗电流为50~250mA。目前有的产品功耗已达微瓦级，例如ICL7600的供电电源为1.5V，功耗为10mW，可采用单节电池供电。
7.高压大功率型运算放大器
高压大功率型运算放大器的输出电压主要受供电电源的限制。在普通的运算放大器中，输出电压的 大值一般仅几十伏，输出电流仅几十毫安。若要提高输出电压或增大输出电流，集成运放外部必须要加辅助电路。高压大电流集成运算放大器外部不需附加任何电路，即可输出高电压和大电流。例如D41集成运放的电源电压可达±150V，mA791集成运放的输出电流可达1A。
相信通过上面的介绍，对不同使用条件下是否能使用同一种运放，显然是比较清楚的，实际选择集成运放时，还应考虑其他因素。例如信号源的性质，是电压源还是电流源；负载的性质，集成运放输出电压和电流的是否满足要求；环境条件，集成运放允许工作范围、工作电压范围、功耗与体积等因素是否满足要求。 |
