CS5515 输入电压2.5V-9.5V输出电流1A低功耗同步DC-DC降压IC产品介绍
文章来源:永阜康科技 更新时间:2022/5/7 10:25:00
在线咨询:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695

概要

CS5515R 是一款由基准电压源、振荡电路、比较器、 PWM/PFM控制电路等构成的CMOS降压DC/DC调整器。利用PWM/PFM自动切换控制电路达到可调占空比,具有全输入电压范围(2.5-9.5V)内的低纹波、高效率和大输出电流等特点。

CS5515R内置功率MOSFET,使用过压、过流、过热、短路等诸多保护电路,在超过控制值时会自动断开,以保护芯片。CS5515R采用了纤小的SOT23-5L封装,最低可达到小于3uA漏电,最适合在移动设备的电 源内部使用。

特性

高效率:最大效率可达到95%

最大电流输出能力:1A

低功耗,静态电流小于:3uA

工作电压范围:2.5~9.5V

基准电压1V

输出纹波:<+0.4%

低压操作,可达100%占空比

PWM/PFM自动切换占空比自动可调以保持很 大负载范围内的高效率,低纹波

符合Rohs标准且无卤素

SOT23-5封装

封装

机顶盒、便携式设备、AP路由器、DSL调制解调器等

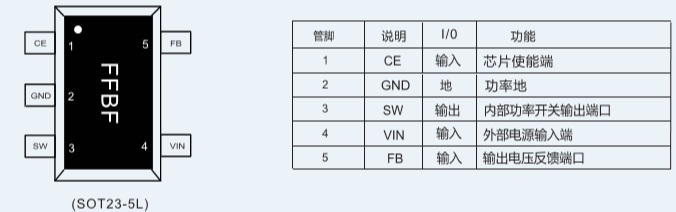

引脚排列以及定义

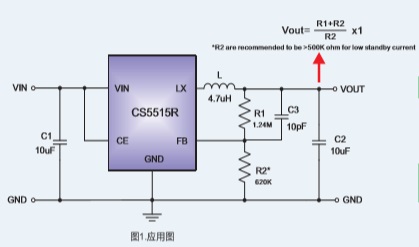

典型应用图

详细的产品资料及销售联络信息请参看:http://www.szczkjgs.com/products_4934.htm
