当前位置:首页->产品展示->电源管理IC->CS5517(低功耗600mA输出DC-DC升降压IC)
产品名称: CS5517(低功耗600mA输出DC-DC升降压IC)
封装形式: DFN-8
兼容型号:
产品功能: 输入电压范围:1.8V -5.0V;输出电压范围:1.2V-5.0V可调;最大电流输出能力:0.6A
产品规格书下载: CS5517.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张代明 3003290139
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要

CS5517T是一款超微小型、超低功耗,高效率,升降压一体DC-DC调整器.适用于双节,三节干电池或者单节锂电池的应用场景.可以有效的延长电池的使用时间。CS5517T由电流模PWM控制环路,误差放大器,比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作。CS5517T的输入电压为1.8V至5.0V提供可调输出电压为(1.2V至5V)。在输出电压为3.3V的情况下,输入从2.7V到4.4V,它能提供最大600mA的电流负载 . CS5517T可以通过调整两个外加电阻来设定输出电压。CS5517T提供了纤小的DFN2X2_8L封装形式 可供客户选择 ,其额定的工作温度范围为-40℃至85℃。

特性

高效率:最大效率可达到95%

最大电流输出能力:0.6A

低功耗:静态电流:8uA

输入电压范围:1.8~5V

输出电压范围:1.2~5V

开关频率:1M

基准电压:0.6V

软启动

低压操作,可达100%占空比

PWM/PFM自动切换占空比自动可调以保持很大负载范围内的高效率,低纹波

应用

无线耳机、健身设备、智能手表、水表与燃气表、便携式医疗设备以及各种电池供电的智能物联网设备

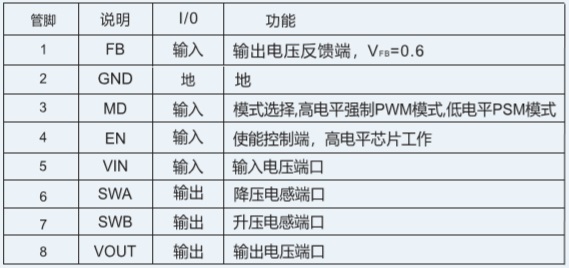

引脚排列及定义

典型应用图
