ACM8625/ACM8628/ACM8622 I2S输入内置DSP数字功放IC系列助推音频产品升级迭代 |
|
|
文章来源:永阜康科技 更新时间:2022/11/23 9:13:00 |
在线咨询: |
|
引言
随着科技地不断发展和进步,大家对音质听感上也有更高的追求,音乐能让生活充满激情也可以让紧张的心情得到放松,在生活中有很大的作用,是文化的延续。不管是听歌还是看电视,音响都起到了非常重要的作用。音响是将音频信号转换放大声音的一种设备。音响体内自带功率放大器,对音频信号进行放大处理后由音响本身放出声音,使声音放大,音响音质的好坏会直接影响音乐的品质。
近几年越来越多的音频厂家选择从模拟输入功放升级到I2S数字功放,例如高性能Soundbar产品、大屏电视、车载音频、蓝牙音箱等,工程师越来越倾向于用数字功放。I2S输入数字功放芯片有以下优势:
(1) 底噪超小。数字功放芯片因音频信号传输过程中不受干扰,底噪比模拟功放本身小很多。
(2) 走线简单,外围少。绝大多数的底噪大,有杂音等问题都来源于PCB走线或者器件干扰,很多板子因面积结构限制无法很好的规避干扰;数字功放不容易受外围的干扰,无需担心分地不当,没有PCB走线的烦恼;数字功放芯片增益通过I2C控制,无需外围电阻,更少外围元件。
(3) 自带DSP音效调整及DRC。模拟输入的功放芯片一般通过前级运放电路调音,数字功放很多都内置DSP,大大简化了调音的过程,;很多低端的蓝牙主控没有DRC功能,搭配数字功放芯片,在保证高品质音频输出的同时,整体电路BOM有性价比。
(4) 蓝牙信号直接对接功放,高效保真。蓝牙芯片本身内部信号都是数字信号,但考虑到外部可能接模拟功放,就会额外增加一个DAC转换芯片,而受到成本限制,一般精度都不高,有损音质。用数字功放就可以让数字信号直接对接,减少转换损失。
深圳市永阜康科技有限公司一直专注耕耘音频市场,现在大力推广苏州至盛半导体的I2S输入内置DSP数字功放芯片系列-ACM86XX,助推音频产品升级迭代。ACM86XX全系列芯片采用新型PWM脉宽调制架构,根据信号大小动态调整脉宽,在保证音频性能前提下,降低静态功耗, 提高效率,另外防止POP音的产生。高度集成了多种音效算法。内部模块可以独立控制,左右通道也可以独立控制。内部集成数字、模拟增益调节,信号混合模块,15 个 EQ 和 5 个 post EQ,3段 DRC 外加 1 段 Lookahead DRC 等多个独立模块,可实现多种音效。例如小信号低音增强,高低音补偿等功能可以通过这些模块实现。I2S输入的数字功放芯片在音质的冷暖度、解析力,背景的宁静、低频的震撼力度等方面,是传统模拟输入的功放不可比拟的。
产品选型及参数如下表:
产品型号
|
功率
|
通道数
|
工作
电压
|
Rdson
(mΩ)
|
封装
|
性能说明
|
ACM8615
|
21W
|
1
|
4.5V-21V
|
135mΩ
|
QFN-16
|
自适应低音、人声增强算法、多段DRC
|
ACM8622
|
2×15W
|
2
|
4.5V-15V
|
120mΩ
|
TSSOP-28
|
简化音频处理,每通道10EQ,全频段AGL
|
ACM8625M
|
2×27W
|
2
|
4.5V-26.4V
|
150mΩ
|
TSSOP-28
|
自适应低音、人声增强算法、多段DRC
|
ACM8685
|
2×26W
|
2
|
4.5V-26.4V
|
135mΩ
|
TSSOP-28
|
虚拟低音、3D音效等算法、多段DRC
|
ACM8625S
|
2×40W
|
2
|
4.5V-26.4V
|
110mΩ
|
TSSOP-28
|
自适应低音、人声增强算法、多段DRC
|
ACM8625P
|
2×33W
|
2
|
4.5V-21V
|
75mΩ
|
TSSOP-28
|
自适应低音、人声增强算法、多段DRC
|
ACM8628
|
2×41W
|
2
|
4.5V-26.4V
|
90mΩ
|
TSSOP-28
|
自适应低音、人声增强算法、多段DRC
|
ACM8629
|
2×57W
|
2
|
4.5V-26.4V
|
90mΩ
|
TSSOP-28(散热焊盘朝上)
|
自适应低音、人声增强算法、多段DRC
|
说明一:ACM8622/8625/8628/8685管脚兼容;
说明二:双声道功放芯片系列,支持PBTL模式驱动单声道;
说明三:Rdson越小,驱动能力越强,效率越高;
说明三:全系列具有CLASS H动态调整升压、音频包络跟踪专利技术(电池系统播放时长延长50%),提升散热性能。
应用说明
1.ACM8622/ACM8625M/P/ACM8628 DSP数字功放DEMO板原理图

2.ACM8622/ACM8625M/P/ACM8628数字功放部分原理图

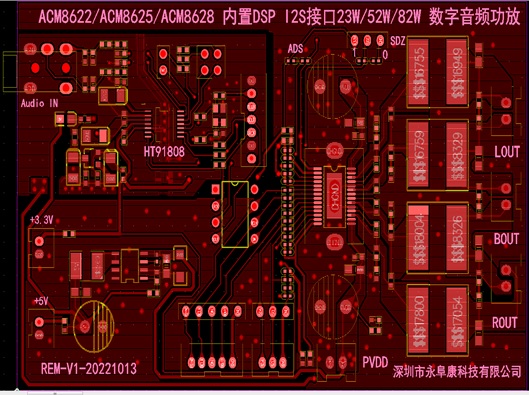

3.ACM8622/ACM8625M/P/ACM8628 DEMO板顶层设计图

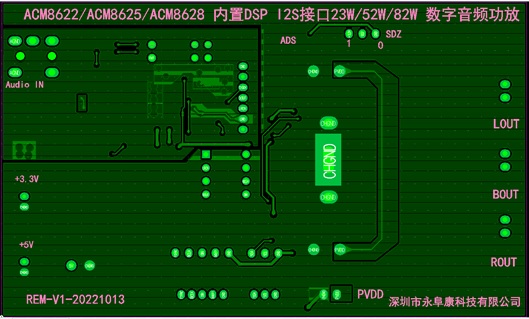

4. ACM8622/ACM8625M/P/ACM8628 DEMO板底层设计图

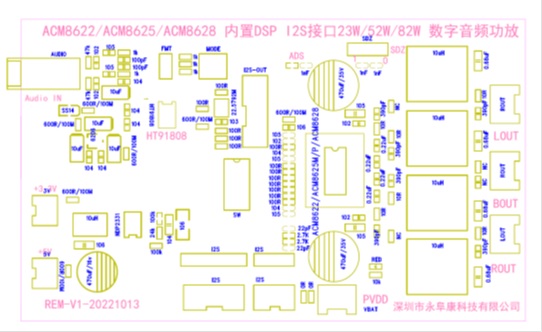

5 .ACM8622/ACM8625M/P/ACM8628 DEMO板贴片图

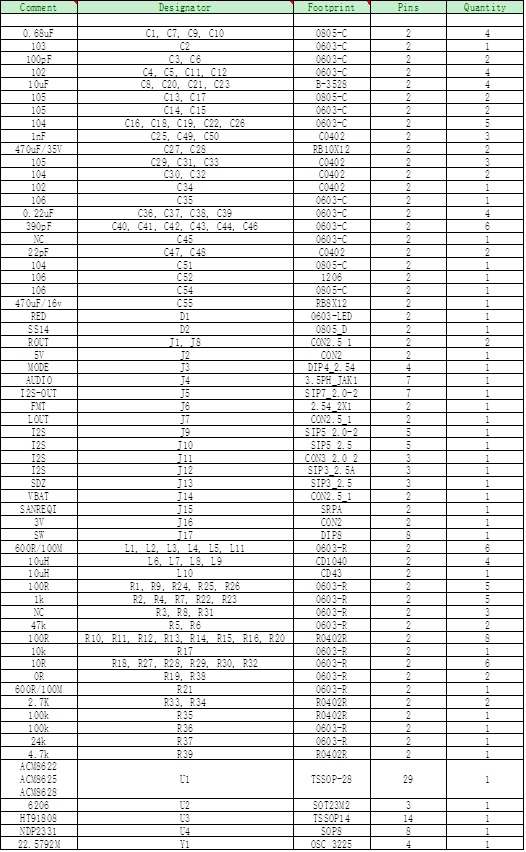

6.ACM8622/ACM8625M/P/ACM8628整体演示板物料清单
7 .ACM8622/ACM8625M/P/ACM8628整体演示板实物图

|
|
|
|
|
|
|
|
 |
