当前位置：首页->产品展示->功放IC->ACM8623(I2S输入15W双声道数字功放IC） |
|
|
| 产品名称： |
ACM8623(I2S输入15W双声道数字功放IC） |
| 封装形式： |
TSSOP-28 |
| 兼容型号： |
ACM8622/ACM8625M/ACM8625P/ACM8625S/ ACM8685/ACM8628/TAS5805/AD82128 |
| 产品功能： |
2×14W, 立体声输出(4Ω, 12V, THD+N = 1%)； 2×10.5W, 立体声输出 (6Ω, 12V, THD+N = 1%) |
产品规格书下载： |
|
| 在线客服： |
|
|
| 申请样品： |
 申请样品 |
|
| |
| |
 |
详细介绍 |
 |
|
 |
| 概述
ACM8623一款高度集成、高效率的双通道数字输入音频功放。供电电压范围在4.5V-15.5V,数字接口电源支持 3.3V 或 1.8V。在4欧负载下，输出功率可以达到2×14W，PBTL 3欧负载模式下单通道可以输出1×23W@1% THD+N。
ACM8623采用新型 PWM 脉宽调制架构，根据信号大小动态调整脉宽，在保证音频性能前提下，降低静态功耗， 提高效率，另外防止 POP 音的产生。
扩频技术的应用可以大幅降低EMI辐射，在功率和喇叭线长一定的范围内，可以用磁珠替代电感方案，从而优化成本和电路面积。
ACM8623高度集成了多种音效算法。内部模块可以独立控制，左右通道也可以独立控制。内部集成数字、模拟增益调节，信号混合模块，10个EQ，可编程特定频段信号动态增强，1段AGL等多个独立模块，可实现多种音效。
特征
灵活的供电电压配置
- PVDD: 4.5V 到 15.5V
- DVDD 和 I/O 电压: 3.3V 或 1.8V
输出功率
- 2×14W, 立体声 (4Ω, 12V, THD+N =1%)
- 2×10.5W, 立体声 (6Ω, 12V, THD+N =1%)
出色的音频性能
- THD+N ≤ 0.02% @1W, 1kHz, PVDD = 12V
- SNR 信噪比 107dB (A 加权)
- 底噪 ≤ 35 𝑢𝑉
- 低静态电流 17mA @ PVDD=12V, LPD 模式
- 90% 的效率, 6Ω 负载, PVDD=12V
数字音频接口
- IC 可选 4 个器件通信地址
- IS, Left-justified, Right-justified, TDM 音频格式
- 3-线数字音频输入,无需 MCLK
- 输入采样率支持 32kHz, 44.1kHz/48kHz
- SDOUT 数字音频输出支持回声消除
– AEC 或 1.1 / 2.1 sub 通道输出
先进的音效算法
- 支持数字/模拟增益调整
- 小音量下低音增强算法
- 输入信号混合到左或右通道
- 左右通道独立的2×10 个 BQs支持频响灵活调整
保护机制
- FAULT 状态通过 I/0 和 I2C 寄存器输出
- OCP 过流保护
- OTP 过热保护
- UVLO 过压和欠压保护
- 数字音频时钟错误保护
应用
便携音箱: 蓝牙音箱, 语音助手音箱; 家庭音频: 电视，声霸，STB 盒子，家庭影院;笔记本、台式机等

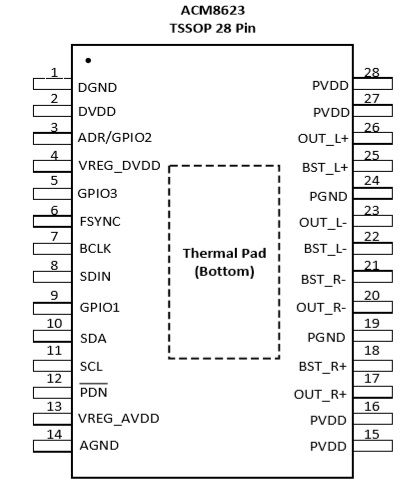

管脚配置和功能说明
立体声典型应用
单通道典型应用
|
|
| |
|
|
| |
| |
|
