运用升降压充电芯片IU5180实现Type-c给1-4节锂电池快速充电

文章来源：永阜康科技更新时间：2023/6/2 11:36:00

在线咨询：

姚红霞 3003214837

鄢先辉 2850985542

李湘宁 2850985550

13713728695

引言

多节锂电在电子产品中应用非常普及，如户外蓝牙音箱、电动工具、筋膜枪、充气泵等。这类电子产品传统上一般标配一个专用的充电适配器，不同类型电子产品的充电器无法通用。随着这几年USB-C接口的普及，PD快充在消费者手上已随处可见。如何省掉传统的适配器，实现Type-c给1-4节锂电池快速充电呢？

深圳市永阜康科技有限公司现在大力推广一颗1-4节锂电池升降压型3A充电IC-IU5180C，可以在保证安全的前提下以最大3A电流对设备进行充电，而且3.6V-22V宽范围的输入电压，能够通过调节反馈电阻的分压比例，得到不同的恒压充电电压值，以便为1-4节锂电池、1-5节磷酸铁锂电池充电。搭配合适的取电协议芯片(USB PD Sink Controller)，可以实现Type-c给多节电池PD快充。

工作原理说明

取电协议芯片与 PD 充电头( PD Source) 进行协商，通过控制信号输出协商电压（最高协商电压20V），然后充电管理IU5180C给 1-4 节锂电池或1-5节磷酸铁锂电池充电。无需要外加MOS可支持35W的充电功率，减小设计尺寸及总体成本。该参考设计为用户提供超小型化、高可靠性的集成USB PD和 1-4节锂电池充电方案。应用原理图如下：

IU5180应用信息

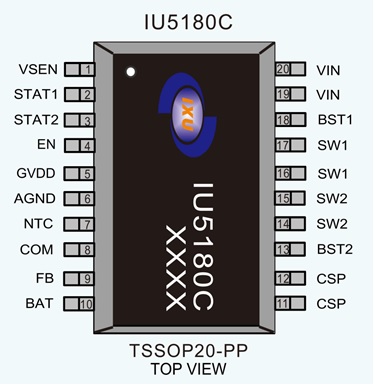

1.IU5180脚位图

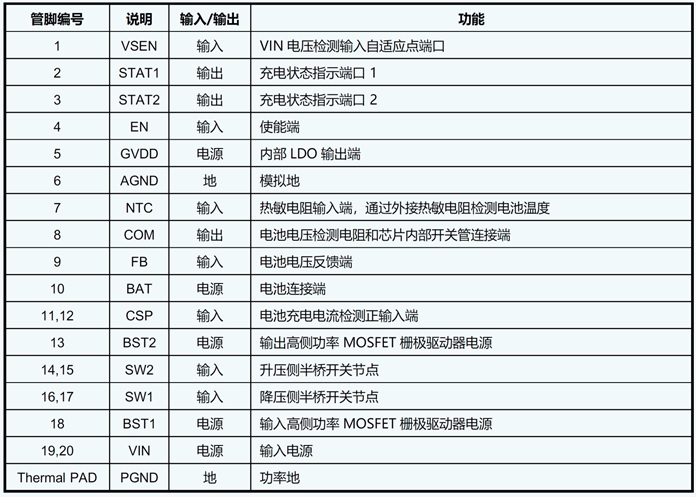

2.IU5180管脚说明

3.IU5180 +PD快充DEMO板PCB顶层设计图

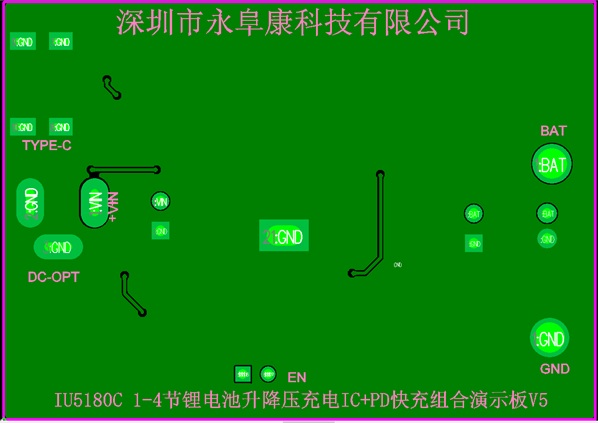

4.IU5180 +PD快充DEMO板PCB底层设计图

5.IU5180 +PD快充DEMO板贴片图

6.IU5180 +PD快充DEMO板物料清单

7.IU5180 +PD快充DEMO板实物图
