当前位置:首页->产品展示->电源管理IC->M12218(单节锂电5A充放电管理移动电源22.5W双向快充IC)

产品名称: M12218(单节锂电5A充放电管理移动电源22.5W双向快充IC)
封装形式: QFN-40
兼容型号:
产品功能: M12218是一款面向单电芯 22.5W 移动电源应用的专用SOC,集成了同步开关升压变换器、电池充放电 管理模块、显示模块、电量计算模块,支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充协议,并提供输入/输出的过压/欠压、电池过压、过充/过放、NTC过温、放电过流、输出短路保护等完备的保护功能。配合极简的外围电路,即可组成支持LED显示功能的22.5W多口移动电源。
产品规格书下载:
在线客服:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695
申请样品:  申请样品

    详细介绍

概述
M12218 是一款面向单电芯22.5W移动电源应用的专用SOC,集成了同步开关升压变换器、电池充放电管理模块、显示模块、电量计算模块,支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充协议,并提供输入/输出的过压/欠压、电池过压、过充/过放、NTC 过温、放电过流、输出短路保护等完备的保护功能。配合极简的外围电路,即可组成支持LED显示功能的22.5W多口移动电源。

特点
充放电管理
■ 高效双向电压变换器(开关频率:最大 1MHz)
■ 最大输入/输出功率 22.5W,最高充/放电效率95%

■ 电芯规格:4.2V / 4.25V / 4.3V / 4.4V / 4.45V

■ 电芯串数:单串高度集成

■ 支持充电电流自适应,最大充放电电流3A/5A

■ 放电电压精度:10mV,充电电流精度:5mA

■ 支持线损补偿功能

■ 支持 ABCL 口的各种组合,支持双路 C 口

■ 支持带多充电线的充电宝应用

快充协议

■ PD3.0 / PPS、PD2.0

■ QC3.0、QC2.0

■ AFC、FCP、SCP

■ APPLE 2.4A

■ BC1.2 DCP

安全保护机制

■ 30V 管脚耐压,支持软起动功能

■ 过压/欠压、过充/过放、过流、过温、短路保护

封装形式:

■ QFN-40(5.0×5.0mm,0.4mm pitch)

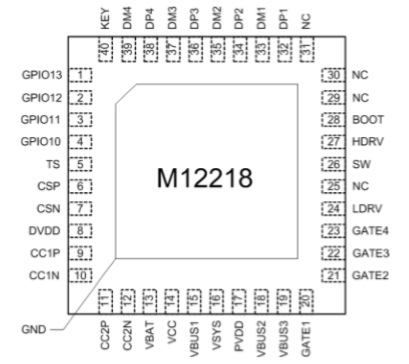

管脚配置图

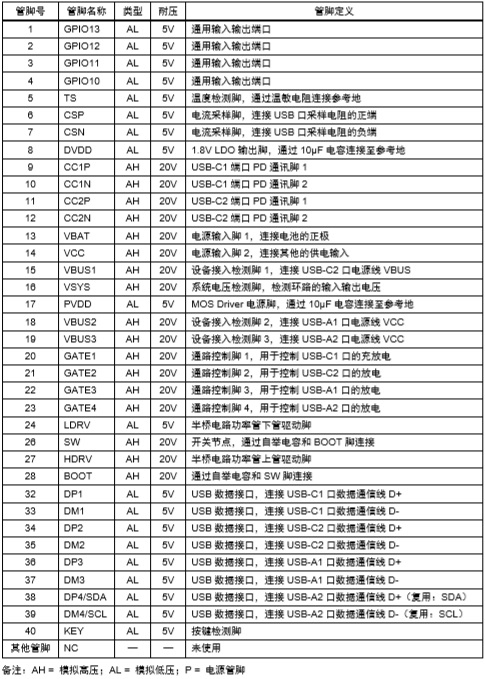

管脚定义

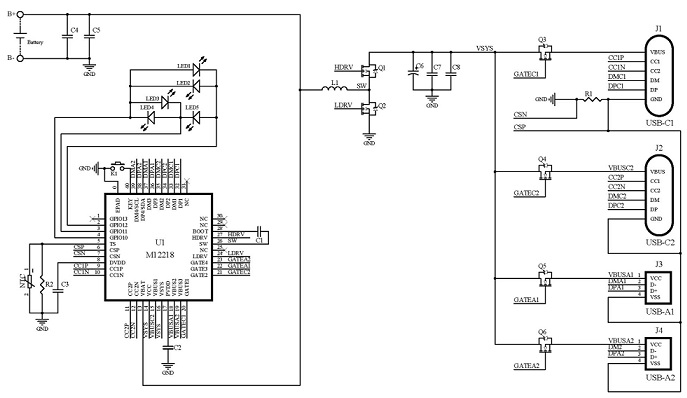

典型应用原理图

注:实际应用原理图以原厂另行提供的原理图为准
