关于元芯

杭州元芯半导体科技有限公司以高性能高可靠性模拟芯片解决方案和第三代半导体生态系统为核心，面向光伏储能、电动汽车、数据中心、5G通讯等领域，提供硅基高性能模拟芯片和第三代半导体功率芯片一站式系统整体解决方案，推动低能耗高性能高可靠性功率电子技术的发展以满足节能减碳的迫切需求。元芯的使命是通过不断的核心芯片技术创新，帮助我们的客户解决最困难的技术问题，进而帮助客户建立终端产品的技术优势。

元芯部分展品

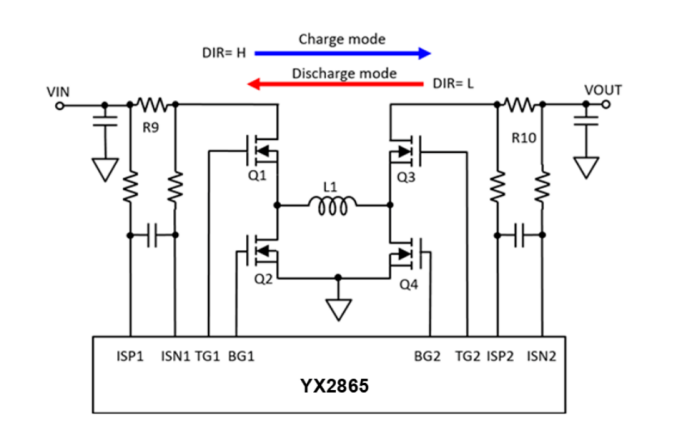

YX2865

YX2865是一款支持双向工作的Buck-Boost升降压控制芯片，集控制、半桥驱动于一体，兼容Si/GaN功率管。输入输出均支持到65V范围，并集成高压侧的电流采样，实现输入输出侧CC/CV功能，极大地优化系统整体设计与BOM，非常适合PD3.1，48V电池/母线等多种应用场景。

超宽输入/输出电压范围VIN: 2.7V to 65V, VOUT: 2V to 65V
灵活简单的功率方向控制
最高98% 功率转换效率
双向CC/CV控制
宽开关频率设定: 50KHz to 3MHz
灵活设定输入输出电流限制
精准的充电/放电电流监测（3%）
5V驱动电压，兼容Si和GaN功率器件
驱动能力: 0.6Ω下拉, 1.2Ω上拉
可调节死区时间控制
可编程软启时间控制
集成1.8V高精度参考电压源(±1%)
频率扩展功能
PWM同步时钟输入/输出
Power Good指示及故障诊断功能
完善的保护机制：VCC/Vdrive UVLO保护，输出过压/短路保护，OTP保护等
32脚可润湿侧翼QFN 封装

YX22105

元芯半导体推出的双向升降压DC/DC控制器YX22105系列芯片，输出最高电压达到100V，输出最低可支持0V。在与上一代65V双向升降压控制器YX2265系列Pin脚兼容的基础上拓展了应用范围，针对高电压输入/输出、瞬态环境严苛的应用领域，简化了应用设计并提升了系统可靠性。我们也同步推出了支持MPPT应用且带有电流检测功能的版本和支持电池充放电管理以及具备涓流充电、恒流（CC）/恒压（CV）等充放电管理功能的版本，以满足不同应用需求。

YX20652 是一款全集成MOS的高效同步降压转换器，其输入电压范围可达4V至60V，最大输出电流可达12A，最高效率可达97%。得益于MOS管全集成化设计，YX20652大幅简化了转换器的外围电路，使得整板体积更小，功率密度更高，系统成本进一步降低。此外，该产品还具备并联错相功能，方便功率扩展的同时，有效降低了输出纹波，提升了系统的稳定性和可靠性。

MOSFET全集成
最大输出电流可达12A
效率高达97%
宽输入电压，4V至60V
宽输出电压，2V至58V
超宽开关频率：50kHz至3MHz
可调节的输出电流限制
通过ISMON进行负载电流监测
同步外部时钟，或并联错相（SYNCI/SYNCO）
支持CC/CV输出
死区时间可调（40ns/80ns）
可调节的频率扩展（FSS），EMI效果好
集成高精度电压源（1.8V±1%）
输出良好监测功能
QFN-47（6mm*6mm）
