产品名称: YX22105(3.5V-100V输入、0V-100V输出,超宽电压同步升降压控制器IC)
封装形式: QFN-32
兼容型号:
产品功能: 宽输入电压范围:3.5V至100V; 宽输出电压范围:0V至100V; CC/CV 调节功能
产品规格书下载:
在线客服:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

说明

YX22105是一款同步升降压控制器,适用于驱动高效电源转换器中的MOSFET或氮化镓(GaN)等功率器件。它支持高达100V的宽输入和输出电压范围,并可在降压、升降压和升压模式之间无缝转换。

YX22105集成了具有UVLO保护功能的上管和下管栅极驱动器。它提供可编程电感峰值电流限制和输出平均电流限制功能,并通过ISMON提输出瞬时电流监控功能。CC/CV调节功能使其适用于电池充电系统。
YX22105支持50KHz至2MHz的超宽开关频率范围,并集成展频频谱(FSS)功能以优EMI。可选的外部时钟同步功能有利于并联运行。它还具有外部补偿、可编程软启动功能,可抑制启动期间的浪涌电流。
YX22105采用5mmx5mm 32引脚QFN封装。

特性

• 与 YX2265 P2P的100版本

• 支持驱动GaN和Si MOSFET

• 宽输入电压范围:3.5V至100V

• 宽输出电压范围:0V至100V

• 稳压环路:CC2、FB

• 带PG(电源正常)指示的CC/CV调节

• 5V栅极驱动电压

• 支持外部时钟同步与内部时钟输出

• 展频频谱(FSS)

• 输出电流检测:ISMON2

• LED 驱动功能

• 电源转换效率高达98%

• 超宽开关频率范围:50kHZ 至2MHz

• 栅极驱动器:0.5Ω下拉电阻,1Ω上拉电阻

• 5x5mm QFN-32L封装


应用

通用升降压 DC-DC 转换器、车载信息娱乐系统、太阳能 MPPT 优化器/控制等。

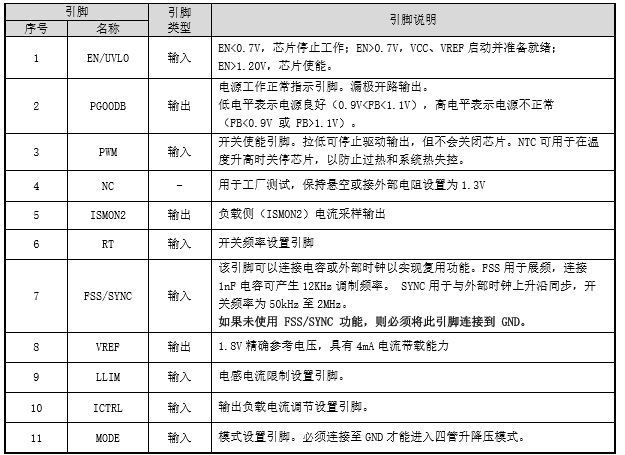

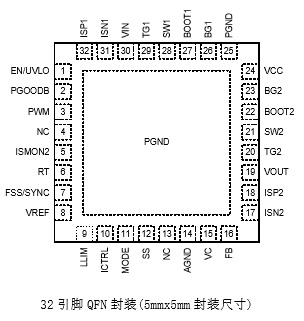

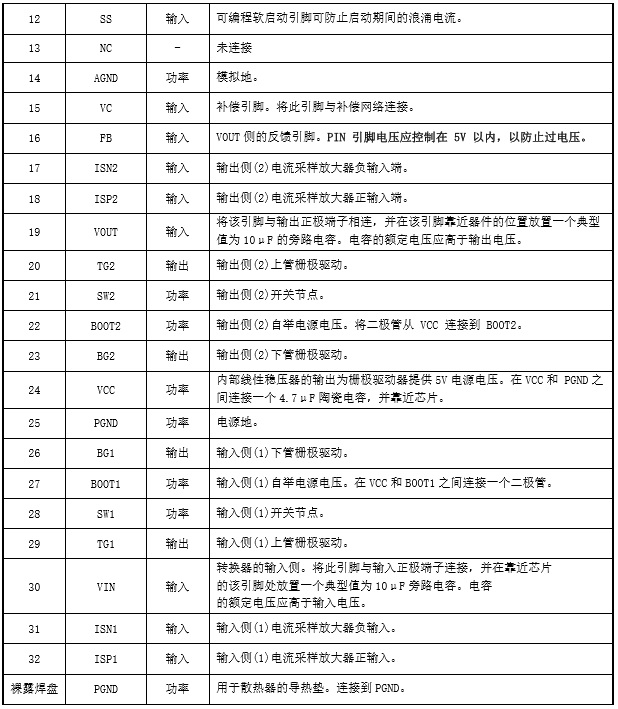

引脚配置和功能

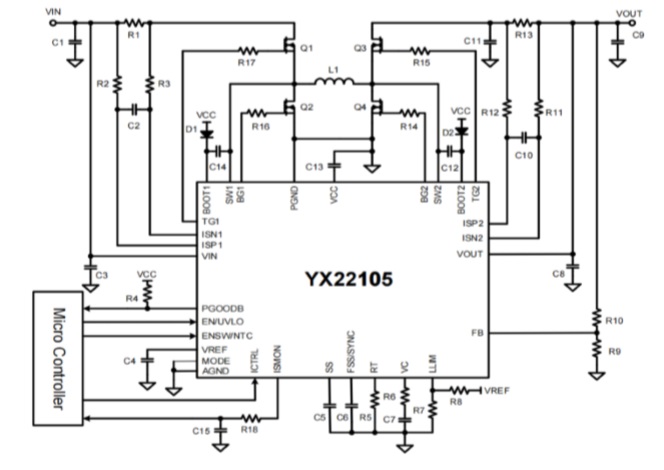

应用原理图
