隔离电源因其抗干扰性好,升降压转换更加灵活,容易实现多路输出以及安全性高等优点,被广泛应用于工业,消费以及汽车等领域。
其中PSR反激变换器因其优异的整体成本优势,极少的外围器件而得到了广泛的应用,但其电压准确度一直是一个难点,限制其在MCU,CAN通信,隔离驱动等电压要求较高场合的应用。
为此,元芯半导体推出了高准确度PSR变换器YX530x和532x产品系列,在3-100V宽输入电压范围内,帮助客户在工业电源模块,储能电池系统BMS,光伏优化器/逆变器, 以及汽车OBC,DC/DC系列等众多应用中实现优异的输出电压准确度控制,优化整体系统性能。

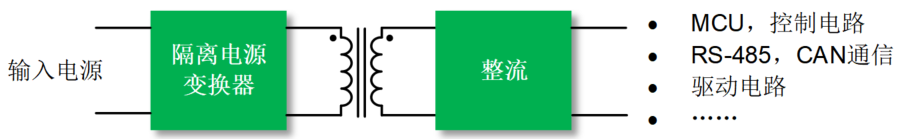

隔离电源应用场景

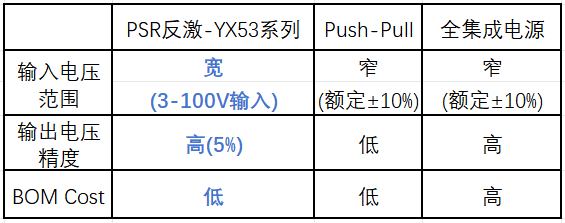

隔离电源方案对比

YX5321 PSR控制芯片支持高达100V输入范围,集成200V功率开关管,最大电流支持2A。集成的原边控制保证输出电压高准确度,且只需要一颗电阻设置输出电压,大大简化了外围电路,增加了可靠性。同时软启动,输出短路保护,OTP等功能保证整个电源安全地运行。
-
宽输入电压范围VIN: 3V to 100V
-
集成200V/2A功率管
-
峰值电流可设置,优化变压器设计
-
极简BOM,单电阻设置输出电压
-
高精度输出电压控制<5%
-
高效的临界工作模式和DCM模式无缝切换
-
低至~0.5%最小负载
-
输入启动电压可配置
-
输出短路保护,内部OTP保护
-
SOP8封装
优异的负载/线性调整率(Input:36~75V; Output:12V)

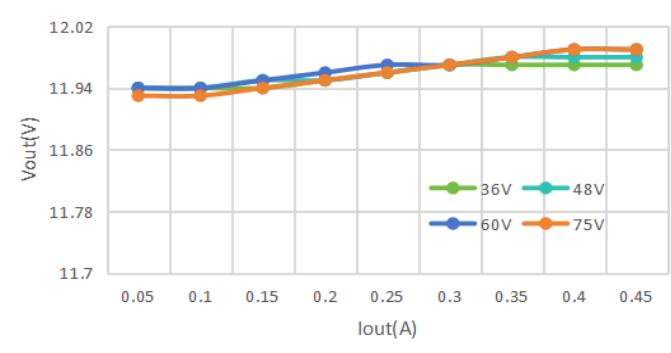

(a)负载调整率(<1%)

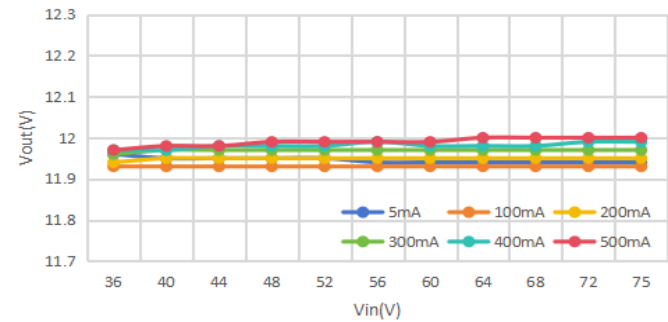

(b)线性调整率(<1%)

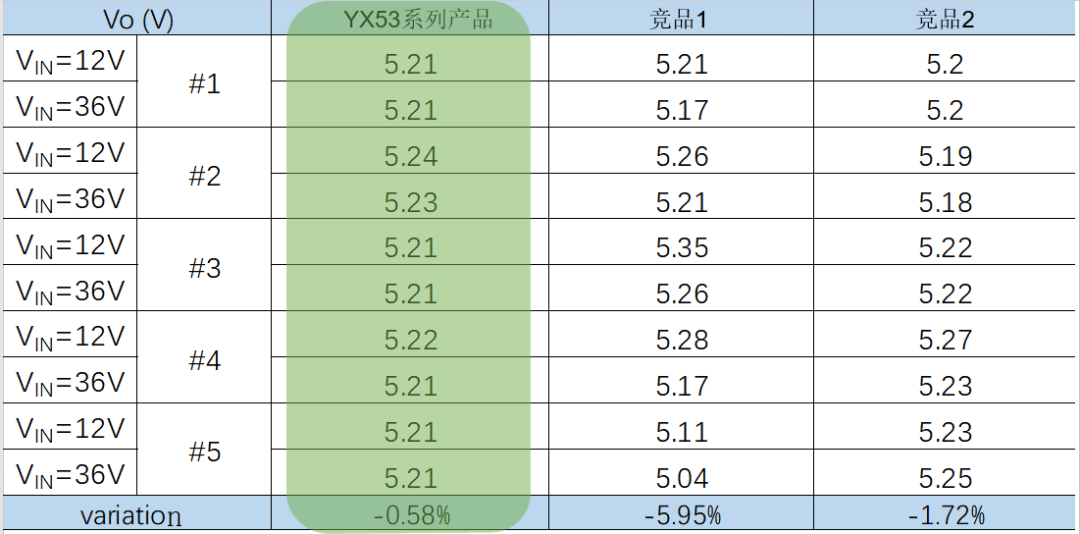

高精度输出电压控制

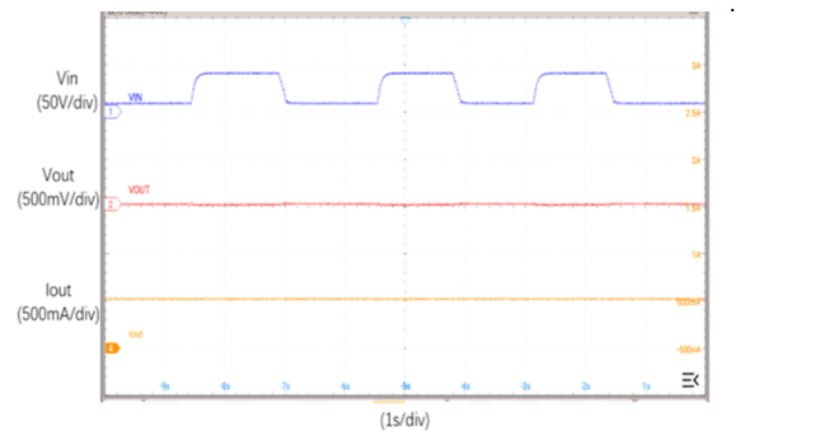

瞬态响应测试

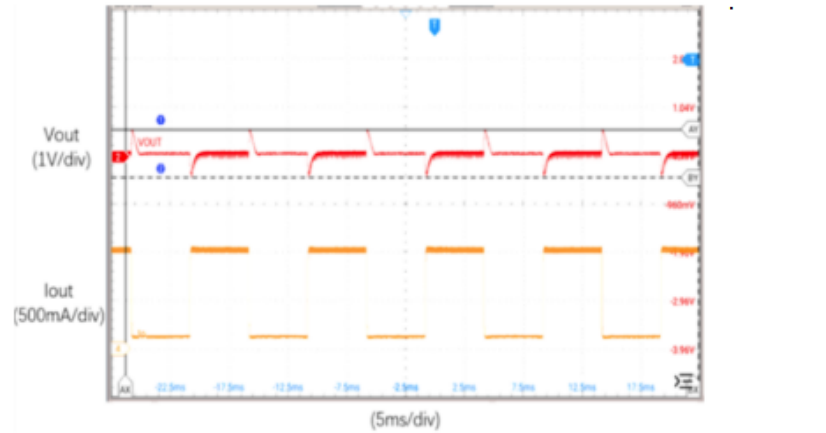

(a)负载跳变(10mA-700mA)

产品系列选型参考

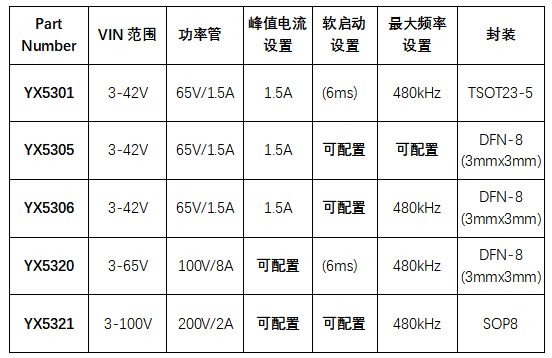

YX5321系列包括不同输入电压,以及集成不同导通电阻的功率管,以满足客户不同功率等级需求,为各个应用场景提供最优解决方案。
隔离DC/DC转换器(内部集成FET)
|
