SQ9000 车规智控高精度车灯LED驱动IC
文章来源:永阜康科技 更新时间:2025/4/24 10:46:00
在线咨询:
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695


01 产品概述

SQ9000是一款车规级LED驱动控制器,采用高精度峰值电流控制模式可支持BUCK、BUCK-BOOST、SEPIC、BOOST等拓扑结构的应用。这款控制器具备 4.5V 至 65V 的极宽输入电压范围,支持开关频率外部可设置,以及具备抖频调制技术,展现出卓越的EMI性能。

此产品含有全面的保护功能,包括 LED 过流保护、输出过压保护、输出欠压保护、开关管限流保护和热关断保护,确保器件在各种情况下的安全稳定运行。此产品完全符合AEC-Q100 Grade1标准,适用于汽车LED前大灯、逃生指示应急照明以及LED通用照明等。

02 SQ9000产品特点

• 基于士兰优异DTI工艺平台自主开发设计——国产方案、自主可控
• 宽输入电压范围4.5V--65V,适用于12V、24V电池系统——宽域适配、应用灵活
• 宽温度范围内可实现±4%高精度LED恒流——全温稳流、精准调控
• 支持模拟调光和PWM调光,可独立控制LED电流——独立控流、双模调光
• 集成P沟道MOSFET驱动,对PWM调光信号实现快速响应——P管直驱、瞬态同步
• 含有全面的保护功能,以及电流监测和故障状态指示——多重防护、状态反馈
• 采用HTSSOP-20带底部散热封装——绿色封装、强化散热

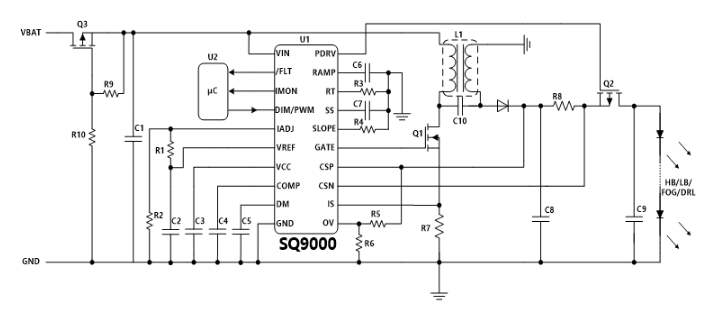

03 典型应用原理图


SEPIC拓扑典型应用原理图

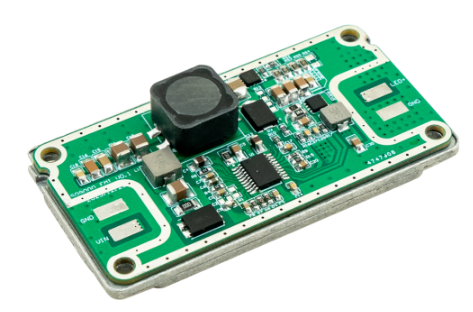

04 整机DEMO

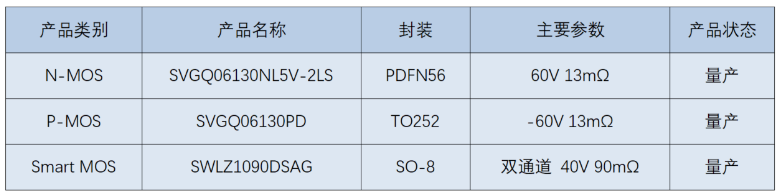

05 车灯套片方案士兰其他可选产品




    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
YX22105 宽输入电压范围:3.5V至100V; 宽输出电压范围:0V至100V; CC/CV 调节功能 QFN-32 3.5V-100V 3.5V-100V输入,0V-100V 输出,同步升降压CC(恒流)/CV(恒压)控制器
YX21105 宽输入电压范围:3.5V-100V; 宽输出电压范围:3.5V-100V QFN32 3.5V-100V 最高100V可调输出电源,同步升降压CC(恒流)/CV(恒压)控制器
