画板子的时候，I2S走线我一般都尽量短，主控和Codec挨着放，几厘米搞定，图个安稳。但有时候真没办法——结构限制，主控和音频芯片就是得分家，FPC排线一拉就是十几二十厘米。

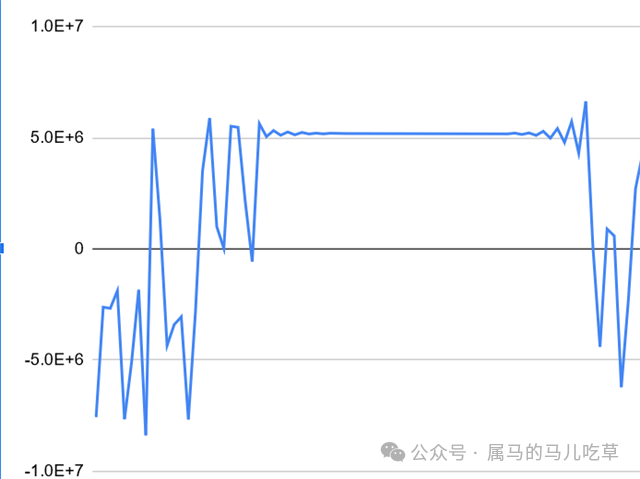

            前阵子帮一个客户看问题，他的板子就是这样。录出来的声音偶尔“咔”一下，不频繁，但很烦。示波器一戳BCLK，波形上有个明显的“台阶”。一般会问“是不是Codec坏了”，我说不是，是I2S走线太长了。

这篇文章就把我遇到过的I2S长线问题、排查方法和补救措施整理一下，希望对你有用。

一、长线会带来哪几个麻烦？

麻烦1：信号反射，波形上出现“台阶”
         PCB上的走线阻抗通常设计在50-100Ω，但主控GPIO的输出内阻很低，也就十几欧。阻抗一不匹配，信号就会反射。长线反射更明显，BCLK上可能出现一个“台阶”——不高不低，接收端误以为多了一个时钟边沿，数据就错位了。

麻烦2：边沿变缓，数据来不及建立
        走线的电容加上接收端的输入电容，会把方波的边沿拉长。接收端需要在时钟边沿之前数据就稳定好，边沿太缓可能导致数据还没准备好就被锁存，最高位出错，听感上就是“咔咔”杂音。

麻烦3：串扰和EMI
         I2S三根线平行走很长距离，BCLK会干扰SDATA，数据错乱。长线还像天线，EMI测试大概率超标。

二、试过有用的几招

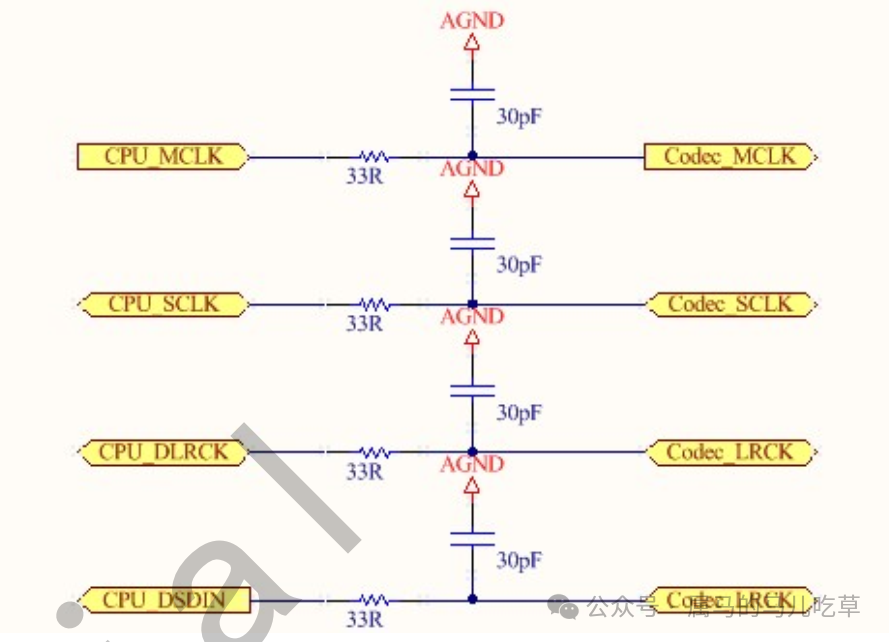

1. I2S线上串电阻（最常用）
        在驱动端串一个电阻，让驱动内阻+串联电阻≈走线阻抗，反射就被压下去了。通常先用22-47Ω起步，长线可以加大到68Ω甚至100Ω。之前有一个项目走线25cm，47Ω还有过冲，换成82Ω波形干净很多。代价是边沿会缓一点，只要不违反建立时间就OK。

2. 加个缓冲器“重振”信号
        如果主控驱动能力本来就弱，串联电阻后边沿太缓，可以在驱动端加一个单路缓冲门，比如74LVC1G07。驱动端先缓冲，再串联电阻走线。BOM成本允许的话，也可以用LVDS发送器转差分，抗干扰好很多。

3. 线束选型有讲究
        长线尽量用双绞线或者屏蔽线。接收端对地可以并一个小电容（10-20pF），能滤掉一些高频毛刺，但不能太大，否则边沿更缓。

三、硬件改不动了，软件还能挣扎一下

有时候板子已经量产了，没法改硬件。可以试试这两招：

• 调整主从模式：如果Codec支持，让Codec作为主设备产生BCLK，主控当从设备，有时能改善。

• 增加I2S BCLK的延迟：某些主控的I2S控制器可以配置数据延迟一个BCLK周期，能弥补走线不等长或边沿错位。

你在调试I2S的时候遇到过什么怪问题？欢迎留言。
