你有没有遇到过这种情况：Codec选的是高性能型号，ADC信噪比标称110dB，LDO也用了低噪声的，PCB布局也按手册做了。可实际测下来，底噪就是比数据手册高那么几个dB，动态范围也上不去。

问题可能出在时钟上。

今天聊聊时钟抖动对音频Codec的影响——这个经常被忽略的参数，可能是你音频系统性能的“隐形天花板”。

一、什么是时钟抖动？

时钟抖动，说白了就是时钟信号的边沿位置“晃来晃去”。

         理想情况下，每个时钟周期应该完全相等。但实际上，由于各种噪声和干扰，时钟边沿会偏离理想位置。这个偏移量就叫抖动。

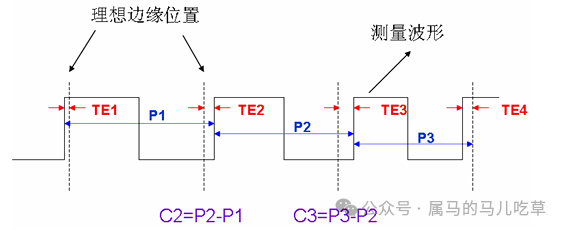

三种抖动类型的波形对比：周期抖动、相邻周期间抖动、时间间隔误差

抖动可以分成三种：

• 周期抖动：多个周期内时钟周期的变化。比如理论上周期是10ns，实测有正负几ps的波动。

• 相邻周期间抖动：相邻两个时钟周期的差值。这个最能反映采样间隔是否均匀。

• 时间间隔误差（相位抖动）：时钟边沿相对于理想位置的长期偏移。

对音频Codec来说，相邻周期间抖动最要命——它直接决定每次采样的时间间隔准不准。

二、抖动怎么破坏音频信号？

        codec的工作原理是“拍照”——采样时钟的每个边沿，把当时的模拟电压记录下来。如果时钟边沿在抖动，拍照的时间点就不准了。

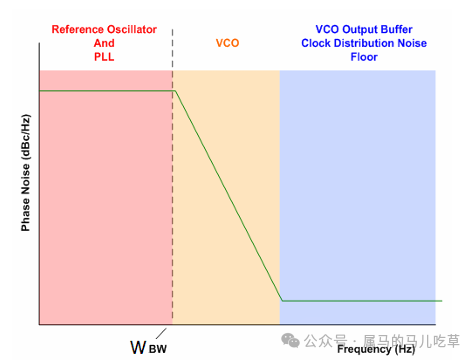

       在锁相环环路带宽内，主要噪声成份是参考时钟噪声、 分频器噪声、PFD和电荷泵噪声等；在环路带宽外，主要噪声源来自本地振荡器VCXO/VCO。

典型锁相环输出噪声分布

       对于高频输入信号，这个问题尤其严重。想象一下：20kHz的正弦波，每秒变化两万次。如果每次拍照的时间点差了几纳秒，拍到的电压值自然不准。这个误差最终表现为信噪比下降和失真增加。

       具体多少？有实测数据：1ns的时钟抖动，对20kHz信号的SNR损失约0.5dB。看起来不大，但如果你的系统有10ns抖动，SNR损失就超过5dB了——规格书里标110dB，实测只剩105dB不到，差的这5dB可是实打实的。

三、时钟抖动的来源

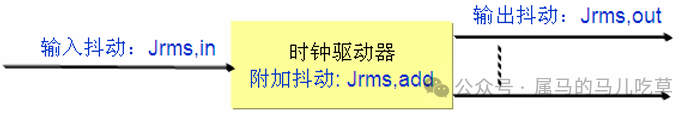

时钟器件的噪声主要来自两大部分：

• 环路带宽内：参考时钟噪声、分频器噪声、PFD和电荷泵噪声占主导

• 环路带宽外：本地振荡器（VCXO/VCO）的噪声占主导

这个分析告诉我们一个道理：如果你用的是带锁相环的时钟芯片（比如给Codec提供MCLK的合成器），环路带宽设置很关键。带宽设太宽，参考时钟的高频噪声会穿过去；设太窄，本地振荡器的近端噪声又压不住。

四、怎么判断时钟够不够用？

       一个很实用的计算方法：均值抖动可以通过相位噪声曲线积分得到。

        对于音频应用，通常关心10Hz-20kHz或10Hz-100kHz的积分抖动。如果你手头有相位噪声曲线，很多芯片厂商会在数据手册里直接给出不同积分带宽下的抖动值。找一下你用的时钟芯片的规格书，查“RMS Jitter”或“Phase Jitter”就知道了。

一般来说，音频Codec需要的MCLK抖动通常要求<100ps RMS。对于192kHz采样率的高性能应用，<50ps是更稳妥的选择。

五、PCB布局上怎么减小抖动？

PCB布局抖动原理可以倒推几点：

1. 时钟走线包地：减少串扰耦合进来的噪声，避免边沿位置被干扰

2. 远离高速信号：I2S的BCLK、DATA线不要和DDR、USB等强干扰源挨着走

3. 用低抖动的时钟源：TCXO比普通晶振好，恒温晶振比TCXO更好

4. 电源要干净：时钟芯片的电源纹波会直接调制到输出时钟上，PSRR要足够高

六、总结

       时钟抖动对音频系统的影响，很多硬件工程师容易忽视——因为大家习惯看SNR、THD、PSRR这些“显性指标”，时钟抖动藏在背后。

但从今天的分析可以看出来，抖动直接影响采样精度，进而决定ADC/DAC的真实性能。选了一颗好Codec，却给了一个抖得不行的时钟，这就像买了好车却配了四个方轮子——跑不快的。
