ACM3156是2×110W立体声D类功放芯片，工作电压4.5-34V，管脚兼容3116，PCBlayout布局布线应用要点如下：

1. 17/18/19 以及 31/32PVDD 电源管脚贴片滤波电容需靠近芯片管脚放置，电容地需与芯片管脚回路良好。

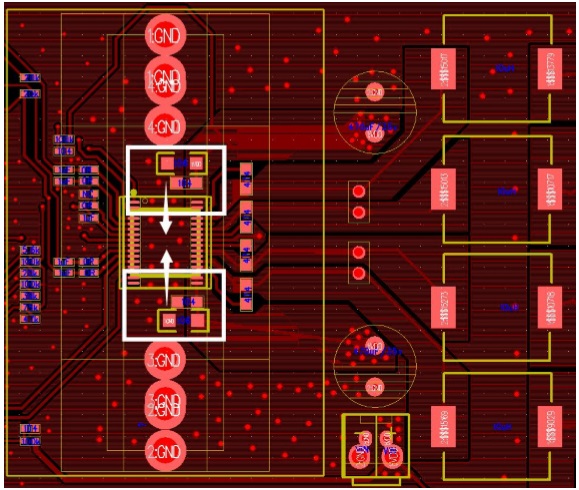

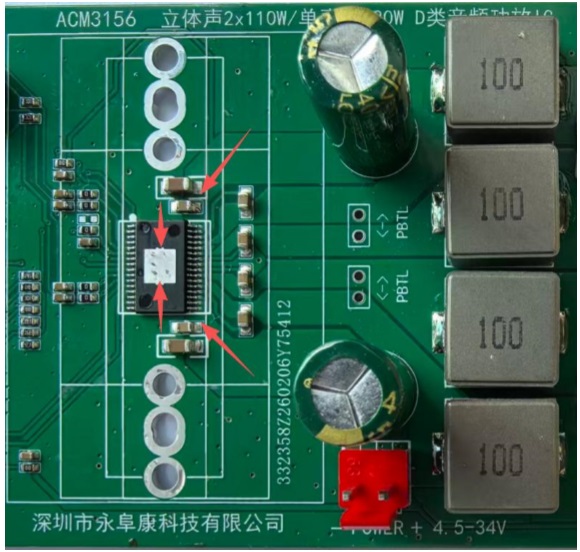

2. 17/18/19 以及 31/32PVDD 电源管脚贴片滤波电容大小推荐值为：10uF/50V/1206 并联 0.1uF/50V/0603。此时需配套散热器底部对应位置锣空，如下图

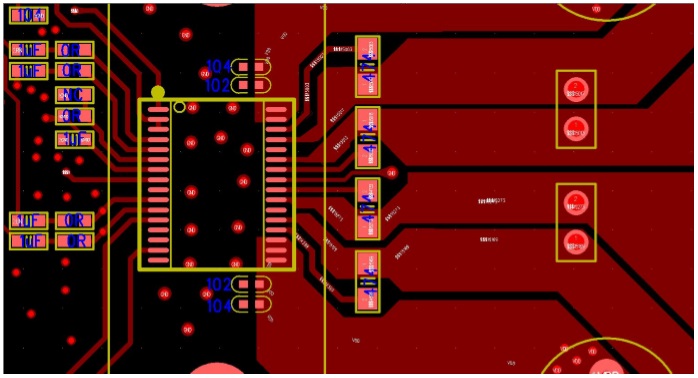

3. 如果散热器底部没法锣空，也需同样的布局放置 0.1uF/50V/0402 并联 1nF/50V/0402 贴 片小电容，不会影响散热器的装配。但在不影响散热器装配的前提下，电源通路走线上仍需 尽可能靠近功放管脚放 10uF/50V/1206 贴片电容。

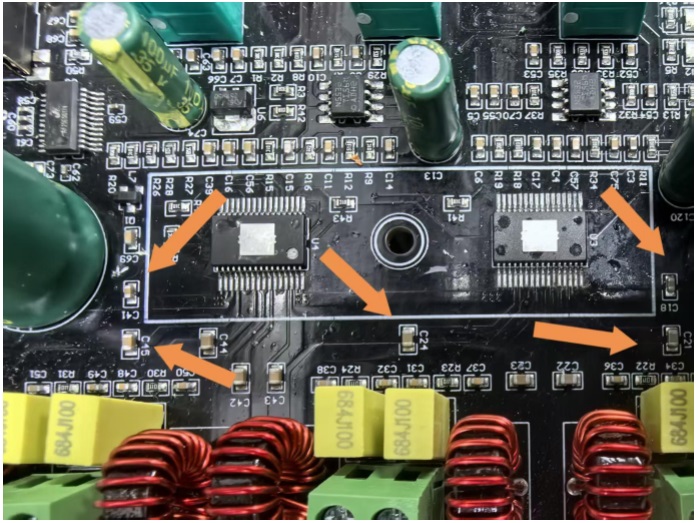

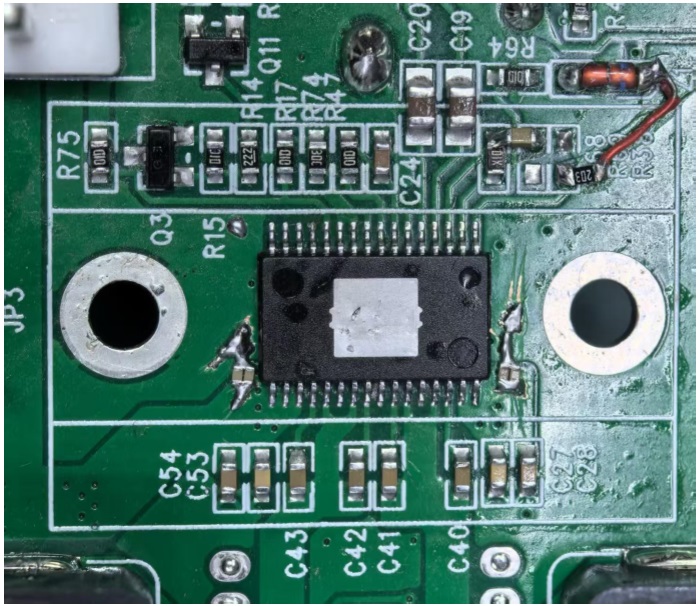

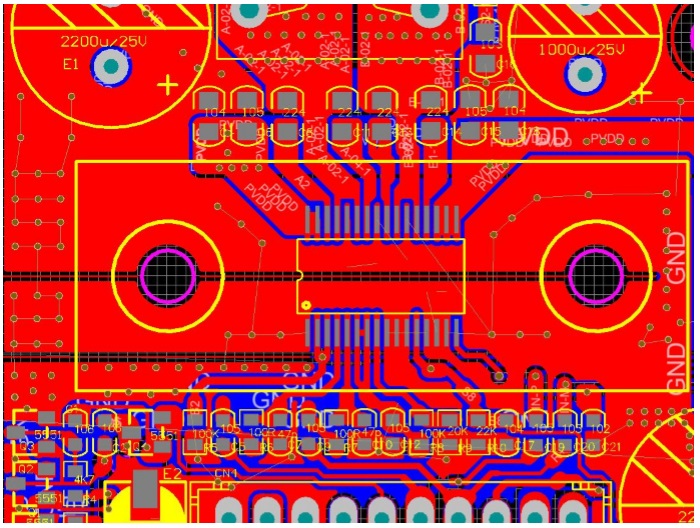

4. 类似下图 PCBlayout，芯片电源管脚滤波电容的布局布线是没法发挥芯片的性能，甚至 在高电压时烧芯片。

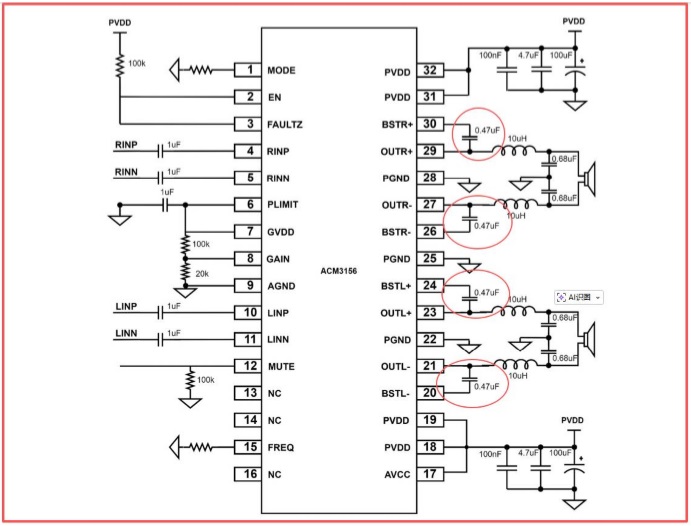

5. 相对 3116,ACM3156 输出端四个自举电容推荐值 0.47uF
