概述
ACM3156是一款立体声/单声道D类音频放大器，立体声模式下4Ω负载可输出高达2×110W功率 ，单声道模式下2Ω负载可输出1×220W功率， 效率高达92% 。为降低功耗 ，该放大器采用了一种新型专利调制方案——动态PWM ，可在全段功率范围内有效减少电感发热损耗。
ACM3156支持4.5V-34V单电源供电 ，输出可配置成BTL立体声或PBTL单声道工作模式。
ACM3156提供了一种扩频调制模式 ，可降低电磁干扰噪声 ，并提供两种开关频率选项（ 384kHz 、480kHz） 。
ACM3156全差分输入 、具备良好的上电/掉电POP声抑制功能，以及四种可选增益设置（ 20dB、26dB、32dB和36dB） 。配备可调功率限制功能和扬声器直流保护 ，确保扬声器免受损坏 。短路保护、过温保护及过压/欠压保护功能可在故障情况下防止设备受损。
特征
单电源供电
-PVDD：4.5V至34V
-内置5V LDO
.输出功率
-2×110W, 1% THD+N, 32V, 4Ω, BTL
-1×220W, 1% THD+N, 32V, 2Ω, PBTL
.卓越的音频性能
-THD+N ≤ 0.02% at 1W, 1kHz, 4Ω, PVDD = 32V
-高阶调制器可实现全音频频带更优的THD+N
-底噪声（A加权）≤100 uVRMS
.高性能CIass-D驱动模块
-效率>90%
-低空载电流：<30mA, PVDD=24V, LCFilter=10uH+0.68uF
-专利调制方案：最小化所有输出功率级的电感纹波电流
.低EMl技术
-扩频控制
-180° PWM 相移
.增益设置
-20dB、26dB、32dB、36dB固定增益档位
-静音功能
-可编程功率限幅功能
.保护机制
-带自动恢复的短路保护
-欠压保护
-过压保护
-输出直流检测保护
-过温保护
应用
蓝牙等无线音响、声霸；监视器，家庭影院等.

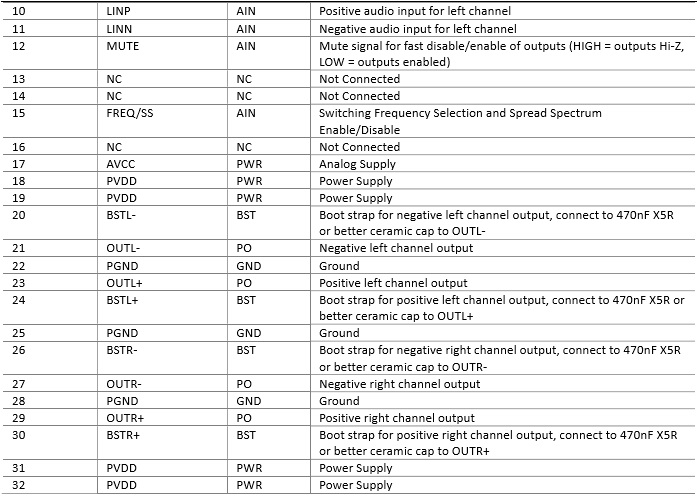

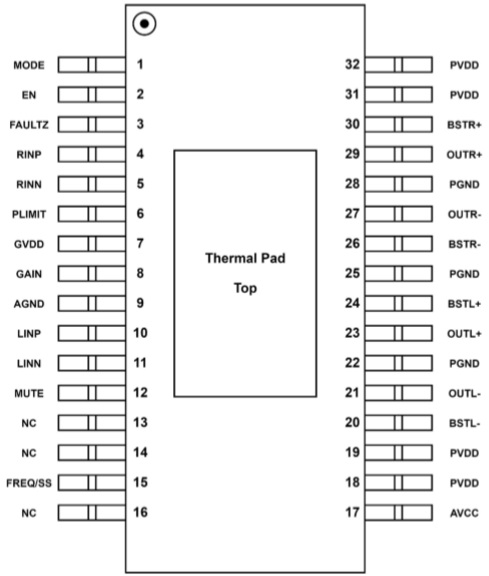

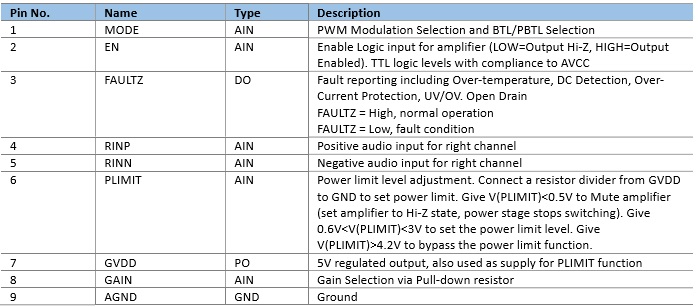

管脚排列及定义

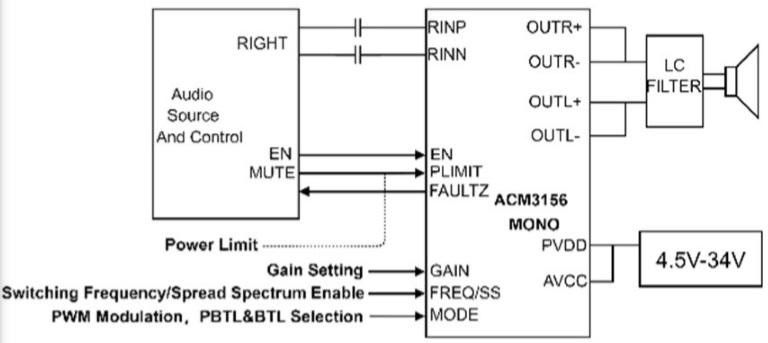

简化应用原理图
立体声
单声道
|
