引言

在电子设备领域，升压转换器扮演着重要角色，它能将低输入电压转换为高输出电压，且整体方案尺寸紧凑。然而，当面临输出功率需求增加的情况时，电流水平和散热需求也会大幅上升。受内部开关限制，传统升压转换器往往难以满足这些需求。在此背景下，两相升压转换器应运而生，成为解决这一难题的更优方案。

深圳市永阜康科技有限公司现在大力推广一颗大功率2相双输出同步升压控制器-ACM5808,12V升压48V、持续输出600W；24V升压48V、持续输出800W，适用于驱动高效电源转换器中的MOSFET或氮化镓(GaN)等功率器件，无需通常所需的散热器，满足大功率的升压应用。

概述

ACM5808是一款两相双输出同步升压控制器 ，宽输入电压范围3.7V至60V，可调输出电压范围6V 至 60V；该芯片具有两个独立的升压通道，可配置为两路独立的升压输出；也可配置为能精准均流的两相并联输出工作模式。内部集成栅极驱动器具备2A的灌 / 拉电流驱动能力，可驱动并联的低Rdson MOS管 。采用峰值电流控制模式，在轻载工作状态下可选择PFM或Force-PWM两种工作模式。

ACM5808可编程开关频率100kHz至1MHz,并且可以与外部时钟信号同步，适用于频率同步和相位交错并联应用。支持扩展到四和六相，满足不同的应用需求。专为车载应用做了优化，可满足严苛的发动机启停工况需求。对于采用H类电压控制的音频放大器应用，当VIN > VOUT 时 ，该芯片可通过保持高侧开关以100%占空比导通的方式启用直通模式，从而在轻载条件下提升系统效率。支持扩频技术，其EMI性能符合CISPR25 L5标准。采用QFN-32/QFP-48封装。

ACM5808提供了全面的保护功能，如过压保护（OVP）、欠压保护（UVP）、过温保护（OTP）以及双向电流限制，确保了系统的高可靠性。

ACM5808应用信息

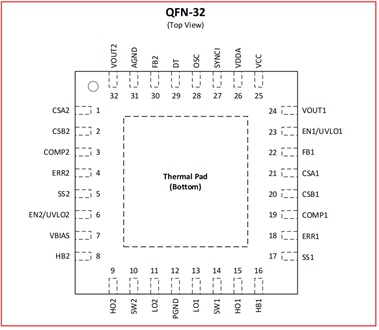

1.ACM5808脚位图

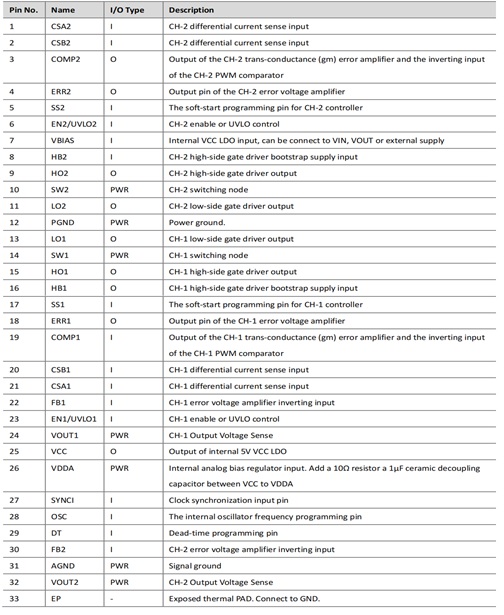

2.ACM5808管脚说明

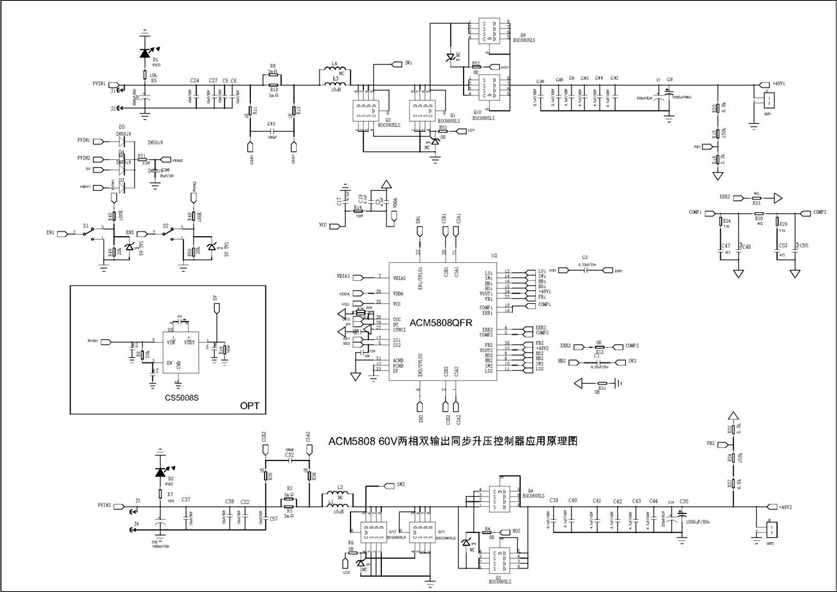

3.ACM5808 DEMO 应用示意图

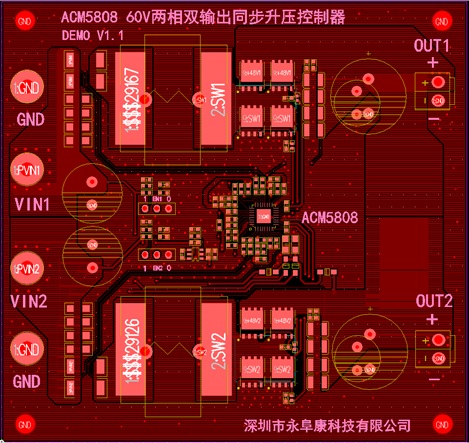

4.ACM5808 DEMO板PCB顶层设计图

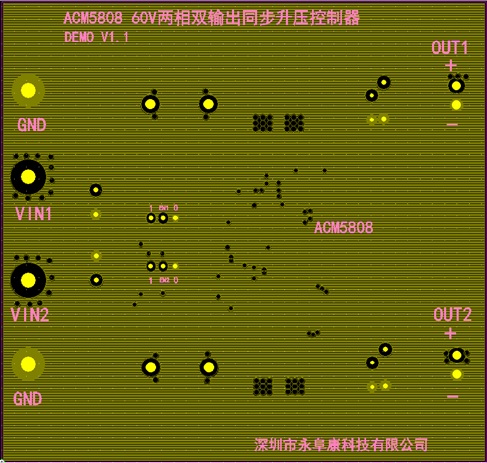

5.ACM5808 DEMO板PCB内层一设计图

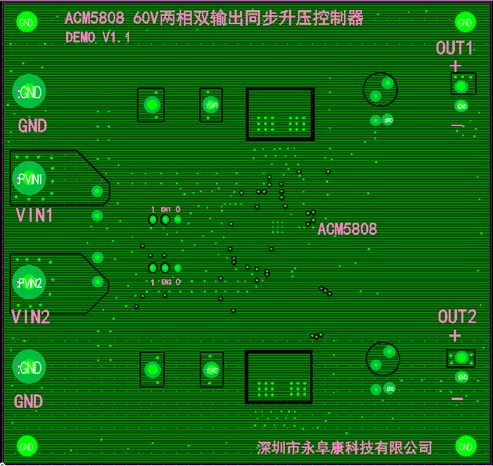

6.ACM5808 DEMO板PCB内层二设计图

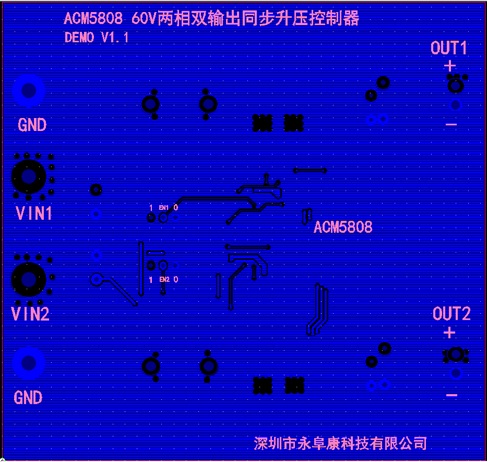

7.ACM5808 DEMO板PCB底层设计图

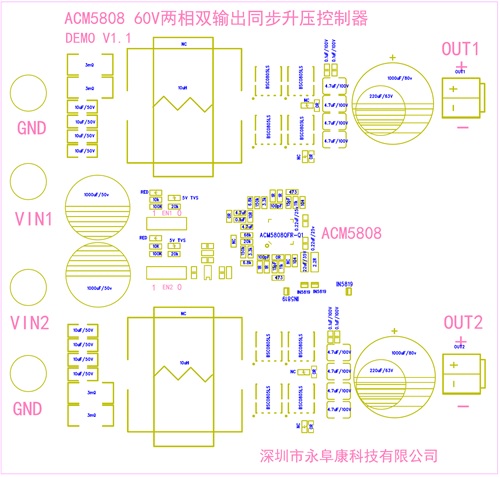

8.ACM5808 DEMO板贴片图

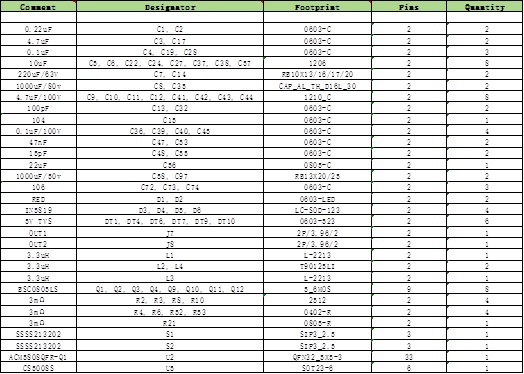

9.ACM5808 DEMO板物料清单

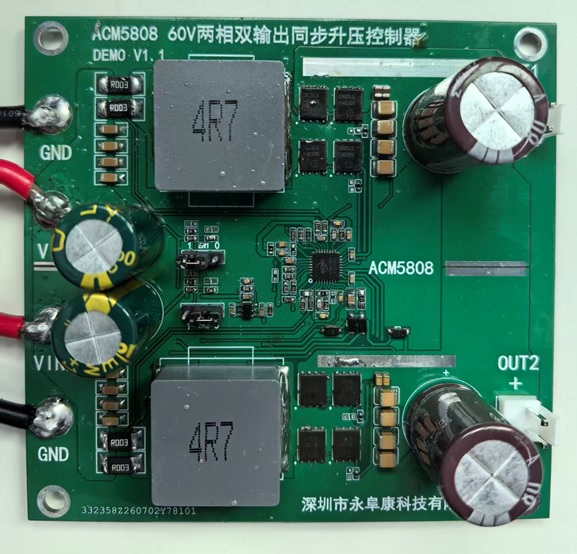

10.ACM5808 DEMO板实物图
