有一个问题困扰我很久：教科书上说模拟地和数字地要分开，最好单点接地。但我做了十几年项目，模拟地和数字地从来没有物理分开过，也没出过问题。那为什么教科书和大量资料都反复强调要分开？
01 教科书为什么强调分开
1.1 数字信号的噪声
数字信号是跳变的方波，含有丰富的高频谐波。高速跳变的数字电流流过地线时，会在地线上产生电压波动——因为地线不是理想导体，是有阻抗的，这就是常说的地弹（Ground Bounce）。之前有一篇文章专门讲过地弹。
理想情况下，整块板子的地电位应该是 0V。但实际上它像一片正在下雨的水塘：雨水是各处电路的工作电流，水面整体趋于 0V，但处处都有小波浪（噪声）。浪小不影响大局，浪太大，整个水平面就不稳了。
1.2 模拟信号的脆弱
模拟信号——比如音频、传感器的微弱电压或电流——是连续变化的，非常娇贵。一点点地线噪声串进来，就可能导致信号失真、信噪比（SNR）恶化。比如一个 50mV 的地线噪声，对数字电路（门限电压高）可能毫无影响，但对一个高精度模拟放大器来说，就是致命的干扰。在很多射频电路中，关注线路的保护很重要，但是地回路同样也很重要。
02 手机主板为什么反而不分开
既然理论要求分开，为什么高速、复杂的手机主板，大家反而不约而同地选择统一地？

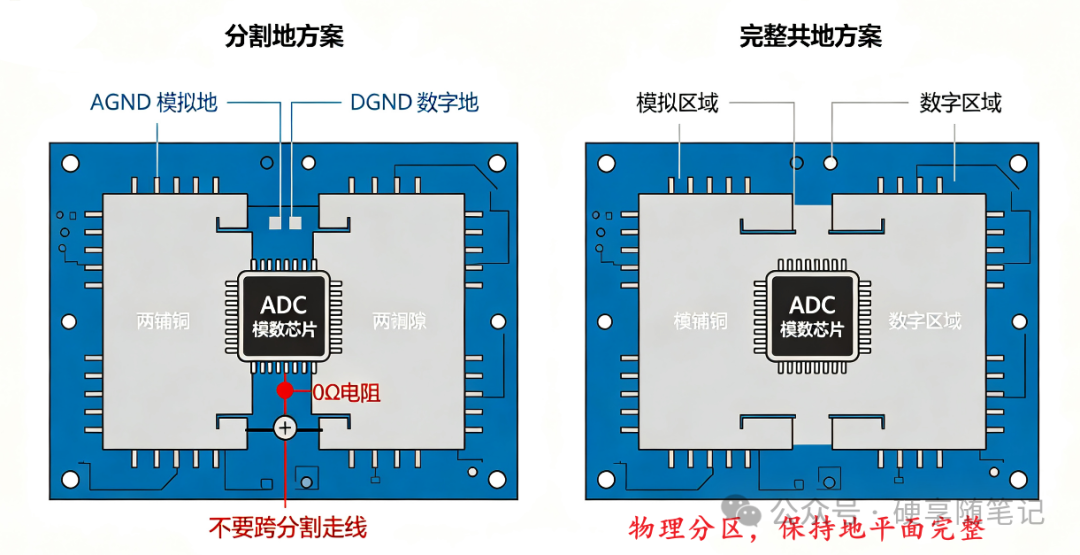

图一
2.1 “破碎“的地平面，副作用更大
手机这种多层板，地平面通常是一整块完整的铜层，为所有信号提供最低阻抗的回流路径。如果强行把它切成数字地、模拟地两块，会带来两个致命问题：
- EMI 辐射：数字信号线一旦跨越两个地的分割线，回流路径被阻断，被迫绕大圈，形成巨大的环路天线，向外辐射严重的电磁干扰；
- 信号完整性问题：大环路同时引入很高的地电感，高速信号质量直接恶化。
2.2 正确做法：物理分区，而不是分割
现代手机 PCB 的精髓是分区，不是分割。三步走：
1. 统一地平面：整板使用一个完整、连续的地平面（通常是第二层或主地平面）； 2. 物理分区布局：把板子清晰划分成模拟区（射频前端、音频 Codec、传感器）和数字区（CPU、DDR、基带）；
3. 严格布线：模拟信号线及其回流路径严格限制在模拟区，数字信号线只在数字区走线。
这样，高速数字电流自然就在数字区域下方的地平面流动，不会去「污染」模拟区的地。ADI、TI等厂商的应用笔记也指出：混合信号系统采用「统一地平面 + 严格物理分区与布线」，往往是性能和 EMC 最优的方案。
2.3 工艺与设计的进步
现代手机层数多（通常 10~18 层），地平面和电源平面非常完整，层间耦合很小。再加上精密的布局和成熟的参考设计，工程师完全可以从源头控制噪声，而不必靠简单分割地线来解决问题。
03 实在要隔离，该怎么接

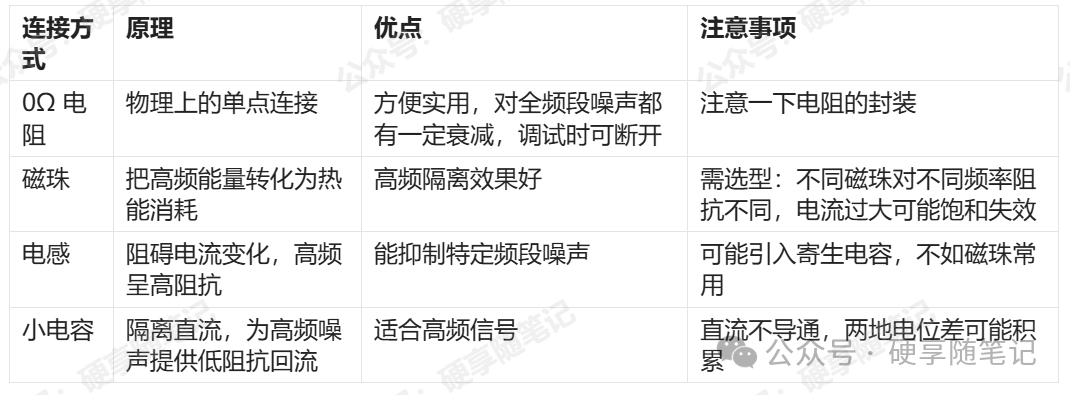

虽然手机设计多用统一地，但在隔离要求极高的场合（医疗设备、高端仪器），或模数交界处（ADC/DAC），仍然需要处理。四种连接方式对比如下：

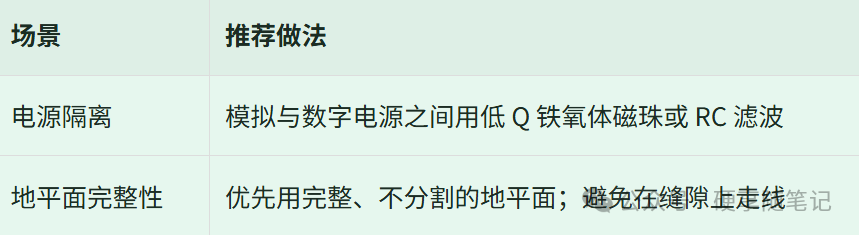

不同场景的推荐做法：
图三
04 总结
- 分不分开没有绝对的对错，只有特定设计下的最优解，数字地/模拟地分割不见得比不分好；
- 数字地/模拟地分割可能对EMC有好处，也可能起到反作用，在实际的案例中，我遇到的基本上都分割反而起到了反作用；
- 教科书强调「分开」，根源是解决共地阻抗耦合这个根本问题；
- 手机这种高密度、高速、多层板，普遍采用统一地平面 + 物理分区 + 严格布线——这是理论与实践进化的结果，能有效避免分割地平面带来的 EMI 和信号完整性问题；
- 低速、简单或对噪声极其敏感的电路，用 0Ω 电阻 / 磁珠做物理隔离，依然是最有效方法。
|
