引言

在大功率户外蓝牙音箱、车载音频等产品，以D类功放芯片为主。在大功率的音频系统设计时，扬声器要输出足够大的功率，模拟输入的功放芯片需要通过前级运放来做放大和调音。绝大多数的底噪杂音等问题都来源于音源输入、PCB走线干扰等，一直困扰着音箱的电子工程师。

I2S输入的数字功放芯片，是将数字音频源直接转换成高品质的音频信号，且内置DSP支持电子分频，极大简化了调音的过程。而且提升音质、简化外围器件成本、缩短项目开发周期。I2S数字功放芯片因其优势，已经广泛替换模拟输入的D类功放。深圳市永阜康科技有限公司长期致力于音频领域的深耕，现在大力推广一颗单声道220W/立体声110W、I2S输入数字功放芯片-ACM8832,助推大功率音频产品升级迭代。

概述

ACM8832一款高度集成、高效率的立体声数字输入功放芯片，供电电压范围在4.5V-34V。在4 欧负载，BTL模式下输出功率可以到2×110W@1%THD+N，在2欧负载，PBTL模式下单通道可以输出1×220W @1%THD+N。采用QFP-48（散热片在背部，支持外接散热器），Rsd（on）60mΩ低内阻，高效率保证大功率输出，可实现无失真的清晰音频。

ACM8832内部集成DSP，可实现多种音效。左右通道独立具备 2×15个 BQs ，另外加 2×5个 post BQs ；左右声道独立调节DRC、非常适合1.1电子分频；还有混音，人声增强，低音增强等多种工具可以使用。内置DRB小音频低频增强算法，让音箱在中小音量播放时，仍能输出足够的低频；44.1kHz/48kHz、 88.2kHz/96kHz、192kHz采样率支持高清音频；非常适用于大功率的家庭影院、车载音频、蓝牙音箱产品。

ACM8832应用信息

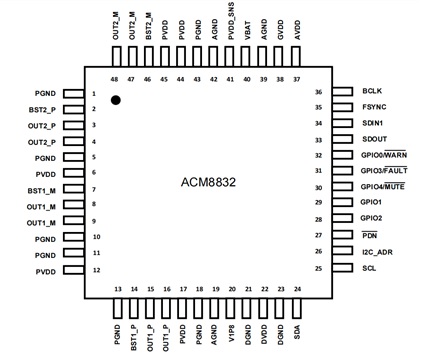

1.ACM8832脚位定义图

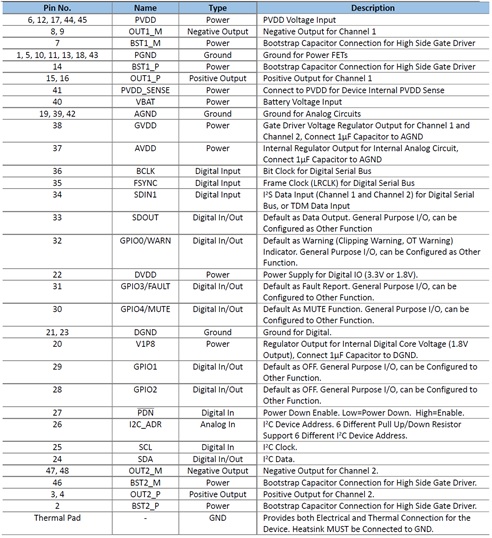

2.ACM8832管脚说明

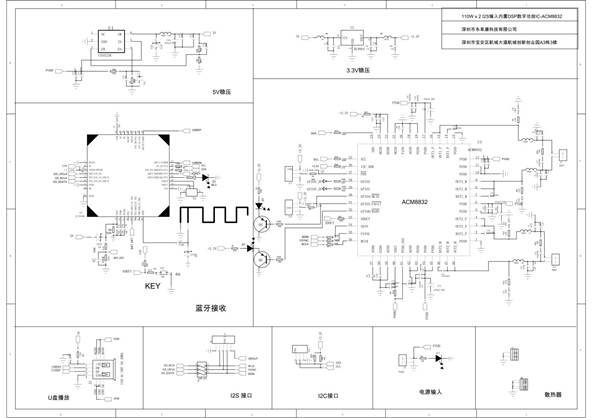

3.ACM8832 DEMO 应用示意图

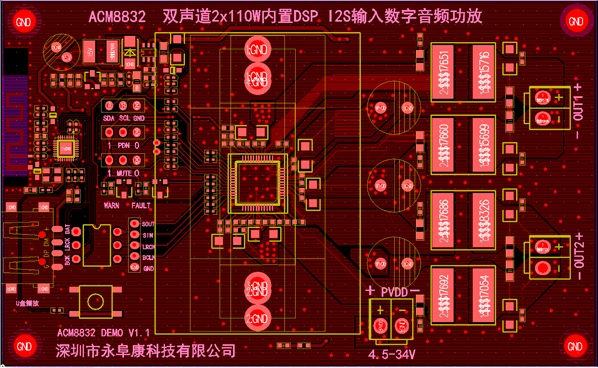

4.ACM8832 DEMO板PCB顶层设计图

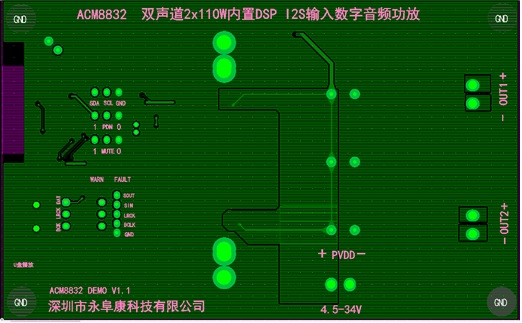

5.ACM8832 DEMO板PCB底层设计图

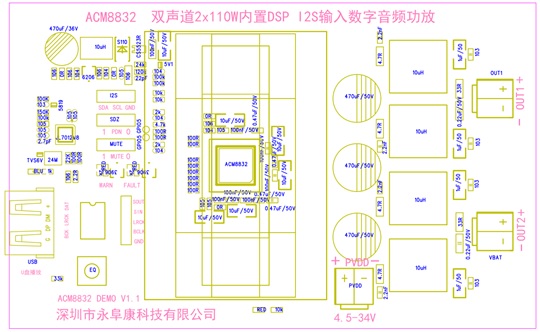

6.ACM8832 DEMO板贴片图

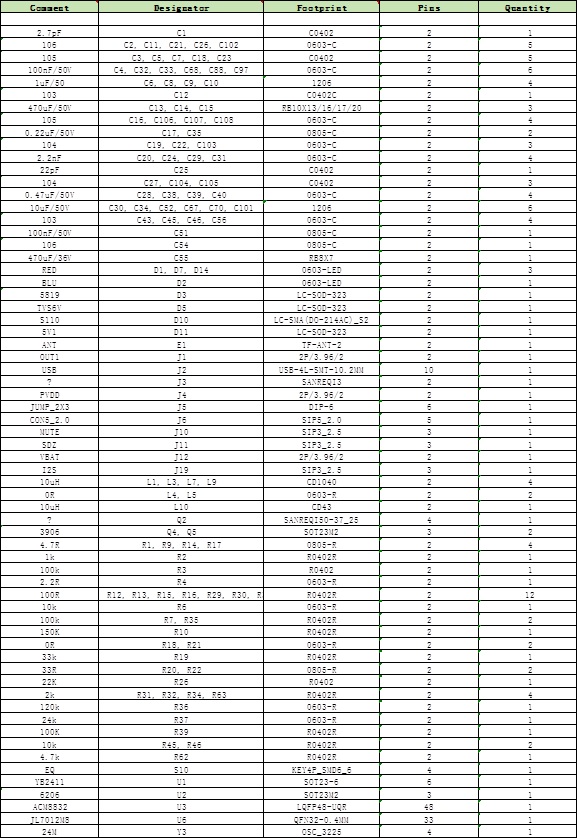

7.ACM8832  DEMO板物料清单

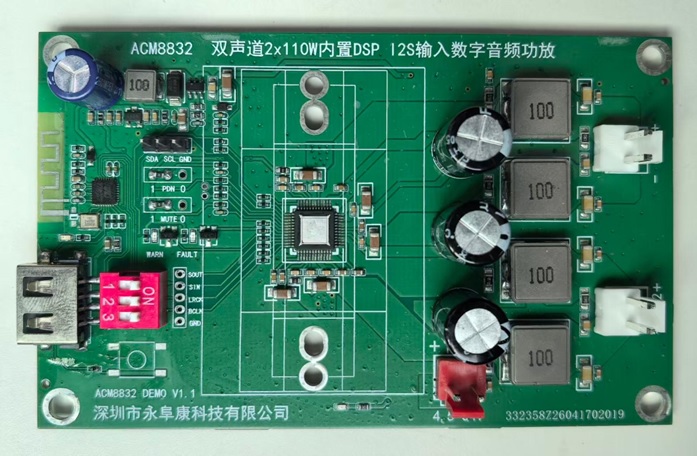

8.ACM8832 DEMO板实物图
