| 产品名称： |
ACM8636(内置DSP、60W+2X30W大功率I2S输入2.1声道数字功放IC) |
| 封装形式： |
QFP-48 |
| 兼容型号： |
|
| 产品功能： |
2×30W+40W, 2.1通道 (2×8Ω+4Ω, 24V, THD+N =1%) |
产品规格书下载： |
|
| 在线客服： |
|
|
| 申请样品： |
 申请样品 |
|
| |
| |
 |
详细介绍 |
 |
|
 |
| 概述
ACM8636一款2.1通道数字输入音频功率放大器。供电电压范围在 4.5V-26.4V。在2.1通道工作模式， 2 x 8 欧+4 欧负载下，输出功率可以达到2×30W+60W ; THD+N不超过1%。
ACM8636采用了一种新颖的PWM调制架构：独特的复合PWM调制相位同步技术以及扩频+智能边缘速率控制技术，使得ACM8636即使大功率的工作场景，也有出色的低EMI辐射表现。另外，ACM8636的指定输出功率情况下支持无电感应用。
ACM8636内置的先进音效调谐功能，提供了一种高度集成的解决方案。它允许以高度独立的操作打开/关闭每个音效模块。前后BQ/音量都有助于保持音频余量。此外，立体声信道中的2+1频带DRC和子信道中的1频带DRC可用于实现灵活平坦的多频带控制。 采用QFP-48封装。
特征
.灵活的供电电压配置
-PVDD: 4.5V到26.4V
-DVDD和I/O电压:1.8V或 3.3V
.输出功率
-2×30W+60W, 2.1通道 (2×8Ω+4Ω, 24V, THD+N =1%)
.出色的音频性能
-THD+N≤0.02%@1W, 1kHz, PVDD=12V
-SNR 信噪比 112 dB (A 加权)
-56mA静态电流
-90%工作效率
-底噪≤37uV
.数字音频接口
-I2C可选4个器件通信地址
-I2S, Left-justified, Right-justified, TDM 音频格式
-3-线数字音频输入,无需MCLK
-输入采样率支持32kHz, 44.1kHz/48kHz,
88.2kHz/96kHz
-SDOUT数字音频输出支持回声消除
–AEC
.先进的音效算法
-支持数字/模拟增益调整
-灵活的左或右通道输入信号路由混合
-左右通道独立的 2×11 个BQs和7段低音BQs，支持频响灵活调整
-2+1段DRC， 提前能量预测结合后端均衡器， 实现平滑的多段音效控制
-虚拟低音增强
-3D音效
.保护机制
-FAULT状态通过I/0和I2C寄存器输出
-OCP过流保护
-OTP过热保护
-UVLO 过压和欠压保护
-数字音频时钟错误保护
应用
便携音箱:蓝牙音箱,语音助手音箱；家庭音频:电视，声霸，STB盒子，家庭影院；笔记本、台式机等
管脚定义

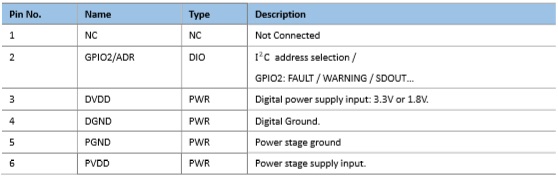

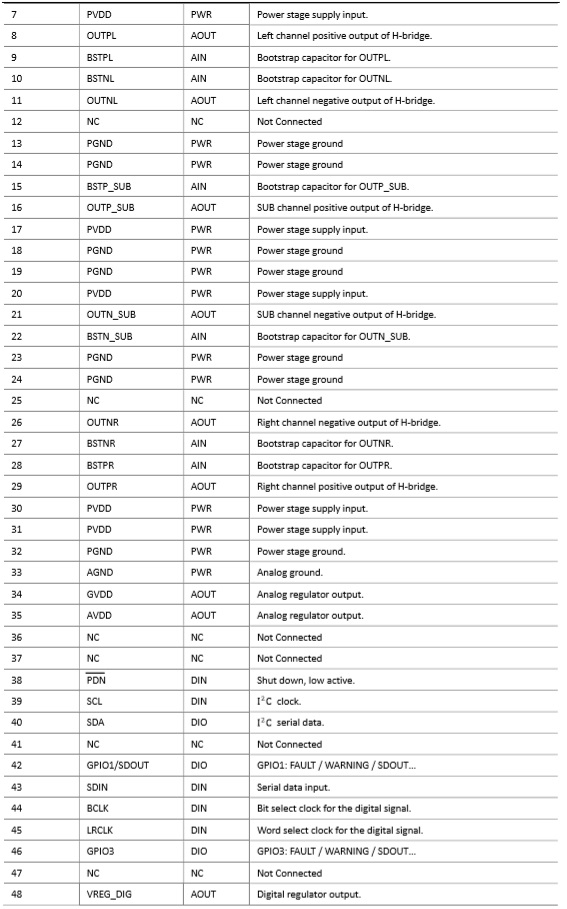

ACM8636UQR(散热片在顶部）

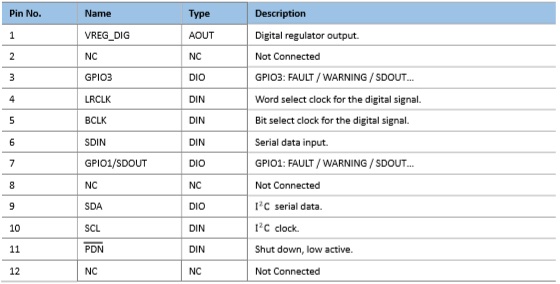

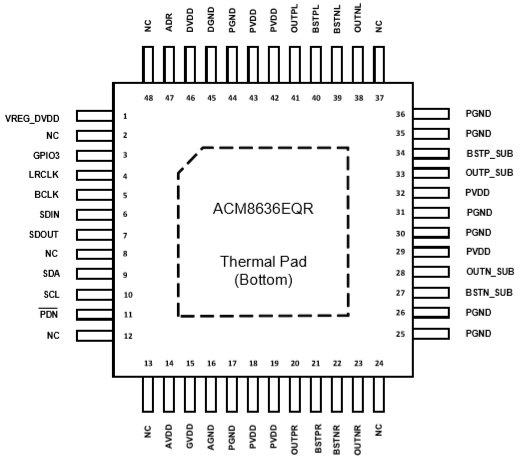

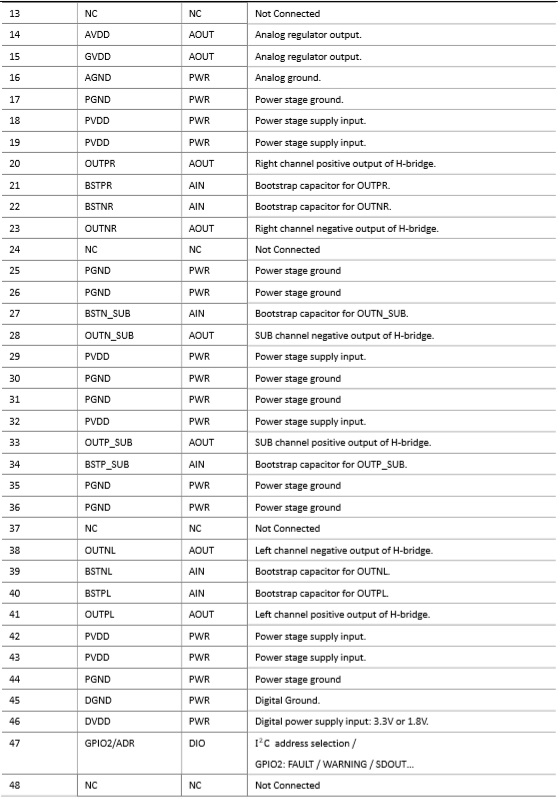

ACM8636EQR(散热片在底部）
典型应用图

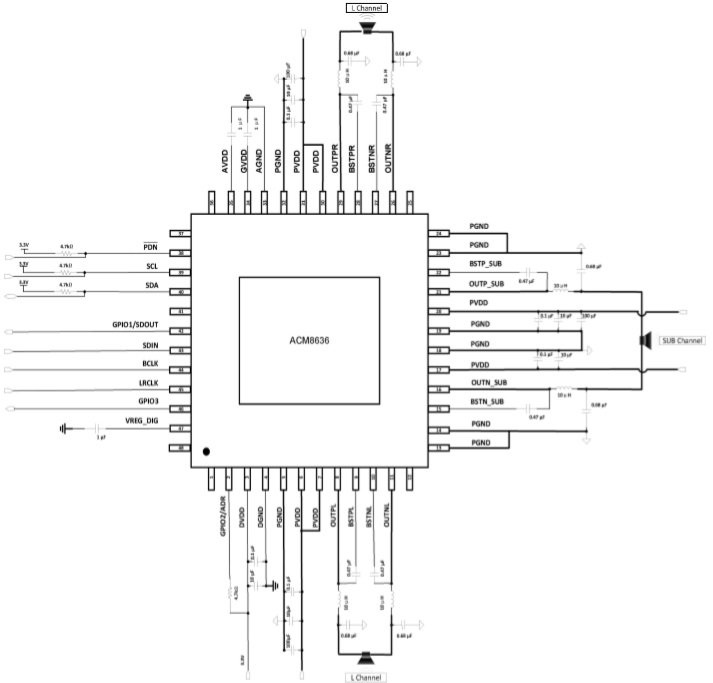

ACM8636UQR(散热片在顶部）

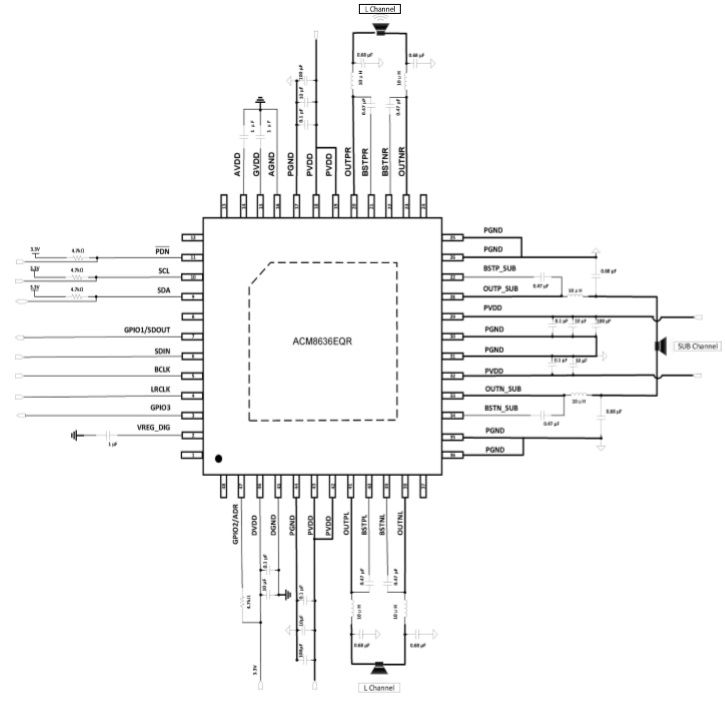

ACM8636EQR(散热片在底部）
|
|
| |
|
|
| |
| |
|
