产品名称: LM4811/CP4811(105mW带数字音量控制和关断模式的立体声耳机音频功率放大器)

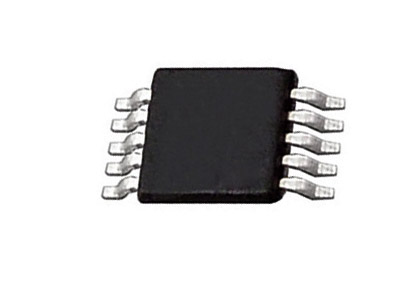

封装形式: MSOP-10
兼容型号: LM4811
产品功能: 2X/105mW/5V/16Ω
资料下载:  CP4811.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍

一、概述
  CP4811是一个双声道的功率放大器,工作电压为5V,负载为16Ω电阻,且THD+N≤0.1%时,最大平均输出功率为107mW ,此款音频功率放大器是为提供高质量的音频输出而设计的,而只需极少的外部组件。因为该款芯片不需要解调电容和缓冲网络,所以十分适合低功耗的便携式系统。兼容LM4811
  CP4811带有数字音量调节功能,能通过两个输入端调节增益在+12dB 和-33dB之间变化,共有16种增益变化。AT4811带有低功耗模式,关断信号高有效;芯片内部也有一温控电路,实现热保护功能。

二、重要规格
1. 1kHz, 接16Ω负载,平均输出功率为107mW时,THD+N 0.3%(典型)
2. 1kHz, 接32Ω负载,平均输出功率为72mW时,THD+N 0.3%(典型)
3. 关断电流37μA(典型)
三、特征
1.数字增益调节(+12dB to -33dB)
2.极低的关断电流
3.嘀哒声抑制
4.热敏关断保护电路
5.MSOP-10封装
四.应用
1.手机
2.MP3, CD, MP4, DVD 播放器
3.PDA等便携式设备

应用原理图
