产品名称: HT876(带任意限幅的高保真D类/AB类切换10W立体声功放IC,适用于两节锂电池串联供电的音频产品)
封装形式: TSSOP-20
兼容型号:
产品功能: 2X10.9W/8.5V/4Ω或18W/8.4V/2Ω
产品规格书下载: HT876.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

概述
HT876是一款立体声D类和AB类音频功率放大器。在D类模式,VDD = 9.0V、THD+N=10%、4Ω负载、1kHz信号条件下,能连续输出2×10.9W功率。
HT876具有可任意配置的限幅(Limiter)功能。限幅功能开启后,即使输入信号很大,音乐输出也能被限制在指定的功率和THD+N之内,满足不同音质体验和保护喇叭的需求。
HT876还具有自动限温控制(TFB)功能,在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时,芯片能自动降低系统增益,避免芯片进入过温关断保护模式,在保证音乐品质的前提下显著提升音乐峰值功率。
此外,HT876内部集成免滤波器调制技术,能够直接驱动扬声器,内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点
・可任意配置的限幅功能自由选择音频限制幅度,使输出音频信号限制在固定失真水平内
・内置自动限温控制功能
・支持并联单声道(PBTL)
・支持AB类与D类切换
・THD+N: 0.02%(VDD = 8.4V, RL = 4Ω, fIN = 1kHz,
Po = 2×1.0W, BTL)
・输出功率(fIN = 1kHz, THD+N = 10%)
2×10.9W (VDD=9.0V, RL=4Ω, BTL)
18W (VDD=8.4V, RL=2Ω, PBTL)
・VDD供电范围:2.5V至9.8V
・多种增益选择:21dB, 25.5dB, 30dB
・免滤波器数字调制,直接驱动扬声器
・保护功能:过流/过热/欠压异常保护功能
・无铅无卤封装,TSSOP20L-PP

订购信息

应用
・蓝牙音箱/智能音响 ・便携式音箱 ・2.1声道小音箱 ・扩音器
・iphone/ipod/ipod docking ・拉杆音箱 ・平板电脑,笔记本电脑 ・便携式游戏机
・小尺寸LCD电视/监视器 ・MP4, 导航仪

管脚排列及定义

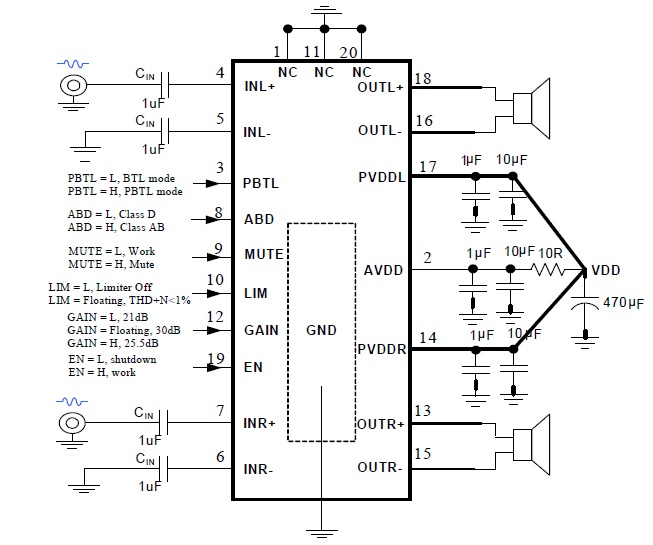

典型应用图

DEMO实物图
