当前位置:首页->产品展示->功放IC->LM4894/AX4894(带关断选择的1W单通道全差分AB类音频功率放大器)
产品名称: LM4894/AX4894(带关断选择的1W单通道全差分AB类音频功率放大器)
封装形式: MSOP-10
兼容型号: LM4894
产品功能: 1.0W/5V/8Ω
资料下载:  AX4894.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍

概述
AX4894 是一款全差分音频功率放大器,主要用于移动电话和其他便携式通讯设备工具。使用5V 的直流电压,在8Ω 的BTL 负载上具有传输1W 的连续平均输出功率的能力,THD+N 少于1%。AX4894 音频功率放大器是为使用尽可能小的外部组件来提供高质量的输出功率而专门设计的。AX4894不需要外部的输出耦和电容或自举电容,所以非常适用移动电话和其他低压应用,这些应用中的主要要求是功耗尽可能小。AX4894 的主要特征是关断模式下功耗低。通过模式选择,关断引脚的电平为高电平或低电平即可进入关断模式。AX4894 包含先进的开关噪声抑制电路,它可以消除在开关转变过程中产生的噪声。AX4894 的单位增益是稳定的,它可以通过设置外部的增益电阻来配置。兼容NS的LM4894
主要规范
􀂄 在217Hz 的电源抑制比本 80dB(典型)
􀂄 在5.0V 电压,THD=1%下的输出功率 1.0W(典型)
􀂄 在3.3V 电压,THD=1%下的输出功率 400mW(典型)
􀂄 关断电流 0.1μA(典型)
特征
􀂄 全差分放大器
􀂄 可用于小的封装如SMD,MSOP,LLP 等
􀂄 关断模式下的电流极低
􀂄 可驱动500uF 的电容负载
􀂄 在开关转换中改进的开关噪声抑制电路消除噪声
􀂄 工作于2.2—5.5V
􀂄 不需要输出耦合电容,自举电容和缓冲网络
􀂄 稳定的单位增益
􀂄 外部增益设置可调
􀂄 关断电平可以选择高或低
􀂄 高的共模抑制比
应用
􀂄 移动电话
􀂄 PDAs
􀂄 便携式电子设备

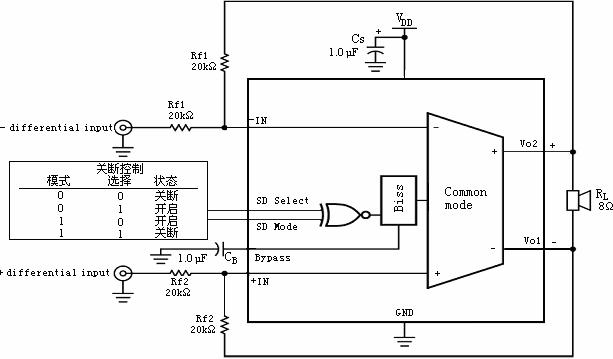

典型应用原理图
