产品名称: PT2300(外部直流电压控制音量2W立体声AB类音频功率放大器)
封装形式: DIP-16
兼容型号: PT2300
产品功能: 2X2.0W/6V/4Ω
资料下载:  PT2300.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍

简介
PT2300 是设计供音响使用的功率放大器,在5.7V电源电压时推动4Ω 负载可以输出2W×2(THD=1%)的功率。使用CMOS 工艺制造,静态时耗电极低,在音响特性方面谐波失真率可低于0.03%,并具有单
端(SE)以及桥接(BTL)两种不同输出模式可以选择。内建音量调整功能,仅须外部直流电压即可控制音量。在实装时外部元件仅为精简易于使用,且具有过热保护功能,封装体积小,不占基板面积,最适宜供小型或携带型产品使用。采用DIP-16封装。

特点
􀁺 MOS 工艺制造
􀁺 立体声音源输入
􀁺 输出功率2W×2(VCC=6V,THD=1%,RL=4Ω)
􀁺 谐波失真极低(0.03%),音质极佳
􀁺 内含32 阶音量控制器段
􀁺 可切换SE(单端)以及BTL(桥接)两种输出模式
􀁺 设有冲击声抑制功能
􀁺 设有节能(Shutdown)功能,启动后可进入省电状态(ICC<0.7μA)
􀁺 内建过热保护
应用范围
􀁺 LCD 荧幕(For TV)
􀁺 可携式音响
􀁺 多媒体音效喇叭
􀁺 其它音响应用

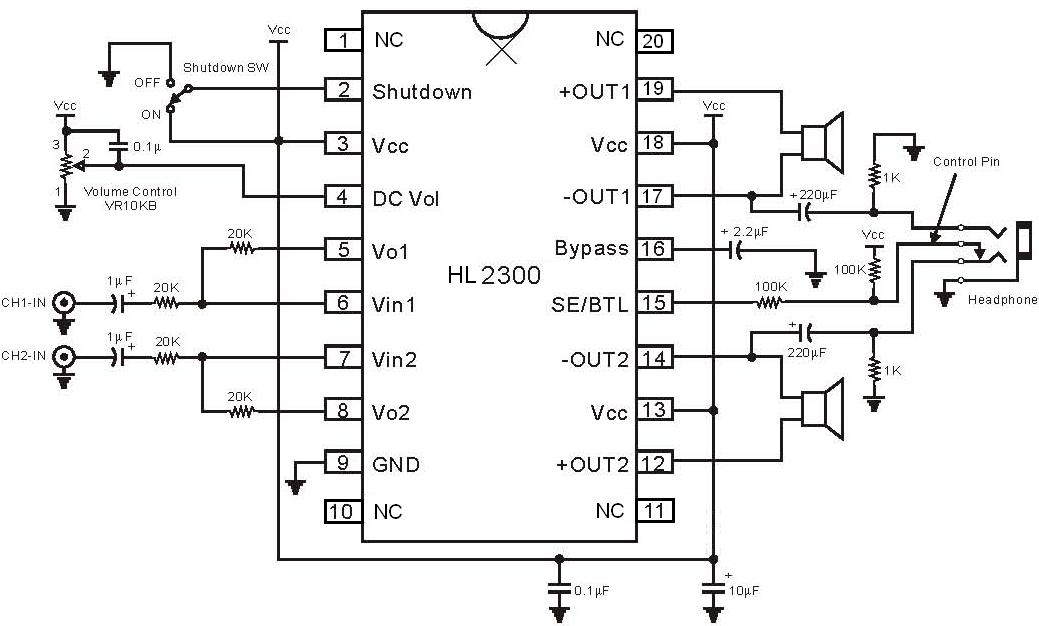

应用电路图
