产品名称: HT878/HT878T(可任意限幅、单节锂电池内置自适应升压8W双声道音频功放IC)
封装形式: TSSOP-24
兼容型号:
产品功能: 2X8.5W/2.7V-5.5V(内置自适应升压模块)/4Ω
产品规格书下载: HT878_HT878T.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

概述
HT878是一款内置自适应升压的立体声D类音频功率放大器,由锂电池供电升压至VPOUT=8V时,THD+N=1%、1kHz信号条件下,能连续输出2×6W功率(4Ω负载);HT878T升压至VPOUT=8.5V时,THD+N=1%、1kHz信号条件下,能连续输出2×7W功率(4Ω负载);另外,其还支持AB类模式。
HT878内置H类升压,可提供7.5V, 8V,8.5V三种最大输出电压选择;HT878T内置G类升压,可任意设置最大升压值,以满足不同的输出功率需求。该升压在小音乐信号时不升压,仅当功率较大时工作,而HT878更是能提供一个适应输出功率的电压给D类功放。其可大幅提高系统效率,延长电池续航时间。
HT878具有可任意配置的限幅(Limiter)功能。限幅功能开启后,即使输入信号很大,音乐输出也能被限制在指定的功率和THD+N之内,满足不同音质体验和保护喇叭的需求。
HT878还具有自动限温控制(TFB)功能,在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时,芯片能自动降低系统增益,避免芯片进入过温关断保护模式,在保证音乐品质的前提下显著提升音乐峰值功率。
此外,HT878内部集成免滤波器调制技术,能够直接驱动扬声器,内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点
・可任意配置的限幅功能
-自由配置音频限制幅度,使输出音频信号限制在固定失真水平内
・内置自动限温控制功能
-适应不同散热条件,避免出现过温关断现象
・高效自适应升压功能
-自适应功放功率的H类升压轨(HT878),和自适应G类升压(HT878), 延长播放时间
-可调节最大限流值,有效防止电池拉死
-最大升压值可调(HT878为3档固定值;HT878T则外部任意设定)
・支持AB类与D类切换
・THD+N: 0.04%(RL=4Ω, fIN=1kHz, Po=2×1.0W)
・低静态电流:7mA, 3.7V
・输出功率(VBAT=4.2V, fIN=1kHz, THD+N= 1%,
RL=4Ω)
2×5.5W (HT878, BST=L, 连续功率)
2×6W (HT878, BST=NC, 连续功率)
2×6.5W (HT878, BST=H, 瞬态功率)
2×7W (HT878T, VPOUT=8.5V, 连续输出)
2×8.5W (HT878T, VPOUT=8.5V, THD+N =
10%,瞬态输出)
・VBAT供电范围:2.8V至5.5V
・三种增益选择:21dB, 25.5dB, 30dB
・免滤波器数字调制,直接驱动扬声器
・保护功能:过流/过热/欠压异常保护功能
・无铅无卤封装,TSSOP24L-PP

APPLICATIONS
・智能音响 ・无线音响 ・便携式音箱 ・2.1声道小音箱 ・拉杆音箱 ・便携式游戏机

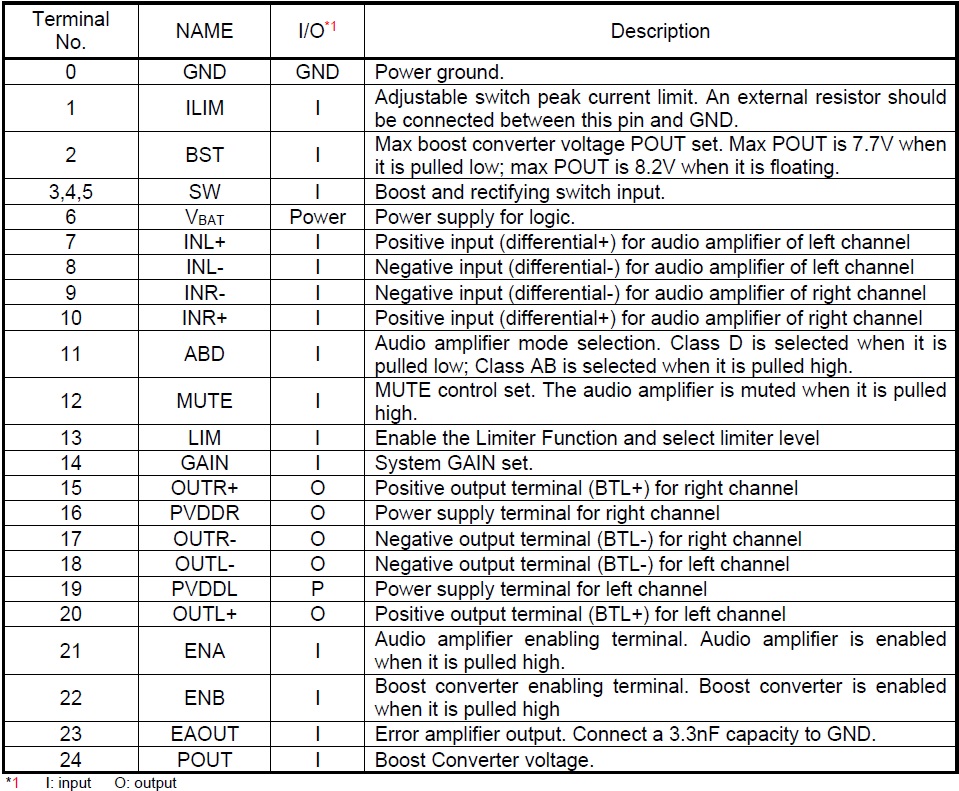

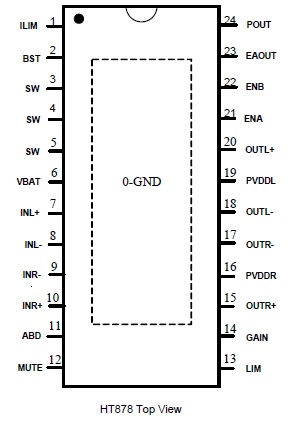

管脚定义及排列特点

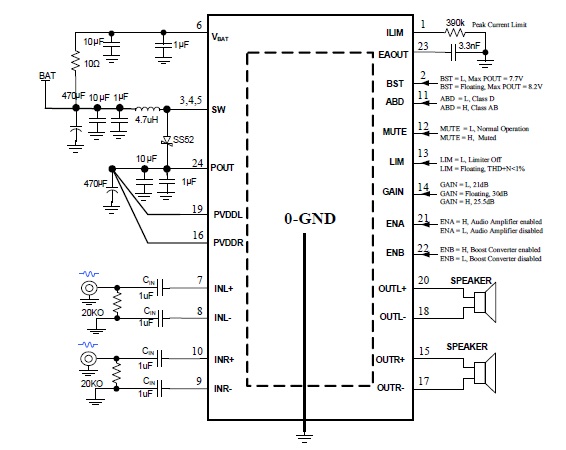

典型应用原理图

DEMO实物图
