当前位置:首页->产品展示->视频IC->FMS6502/SGM6502/AX6502(8×6视频开关阵列IC)

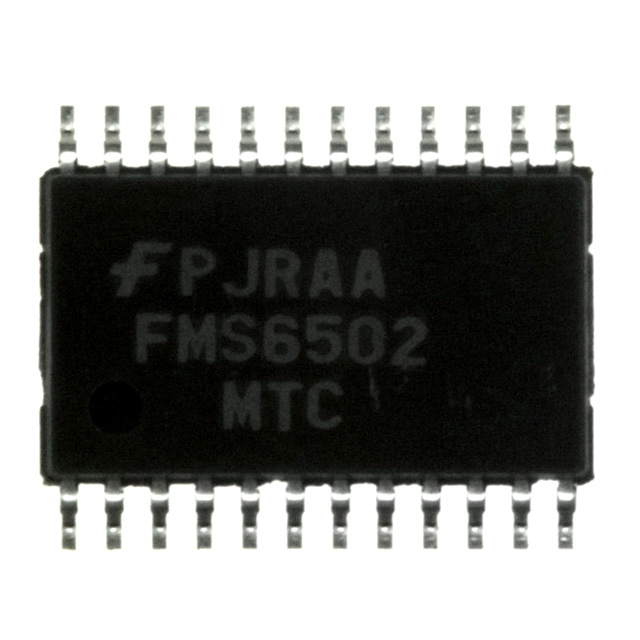

产品名称: FMS6502/SGM6502/AX6502(8×6视频开关阵列IC)
封装形式: TSSO-24
兼容型号: FMS6502/SGM6502
产品功能: 8输入、6输出视频矩阵开关
资料下载:  AX6502.doc
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

产品概述

AX6502提供8个可任意连接到6个输出的输入端口,每个输入都可以连接到1个或多个输出,但是每个输出只能连接一个输入。AX6502的输入提供钳位或偏置选项,以便处理同步或非同步的视频信号,钳位可将输出同步端电平设置为300 mV。而偏置选项则可在内部将输入偏置为1.25 V的非同步信号。所有的输出用来驱动一个150 Ω的直流负载。每个输出可以提供0dB6dB的信号增益。输入到输出线路和输入偏置模式功能受I2C兼容数字接口控制。采用TSSOP-24封装,管教功能完全兼容FMS6502/SGM6502。

主要特点

8´6开关矩阵

支持SD ,PSHD 1080i / 1080p视频信号

输入钳位和偏置电路

直接驱动75 Ω线缆,无需外接元件

0 dB6 dB可选增益

模拟或者数字控制器连接输入

模拟或者数字控制器连接输出

单对单或者单对多的输入到输出的配置

I2C兼容标准模式数字接口

3.3 V5 V电源

功能说明
