当前位置:首页->产品展示->功放IC->NJM2076/D2076(最低工作电压1.0V的BTL单声道90mW/立体声耳机17.5mW音频功放IC)
产品名称: NJM2076/D2076(最低工作电压1.0V的BTL单声道90mW/立体声耳机17.5mW音频功放IC)

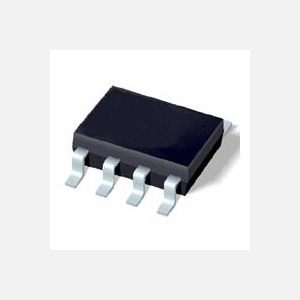

封装形式: SOP-8/DIP-8
兼容型号: NJM2076
产品功能: 90mW/1.5V/8Ω 或2X17.5mW/1.5V/16Ω
产品规格书下载: D2076.pdf
在线客服:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695
申请样品:  申请样品

    详细介绍

概述:
  D2076是一块双通道音频功率放大器,最低工作电压可到1.0V。适用于便携式小型收音机或立体声耳机作双通道或BTL应用。采用SOP-8/DIP-8封装,管教完全兼容NJM2076

D2076主要特点

BTL单声道工作: 90mW/1.5V/8Ω (典型值);

立体声耳机模式:2X17.5mW/1.5V/16Ω    (典型值)。

外接元件少。

通过外接晶体管作为耳机功率放大。

工作电压低:1.0V-4.5V(1.0V最小值)

工作电流小        (4.7mA典型值)

 D2076典型应用图

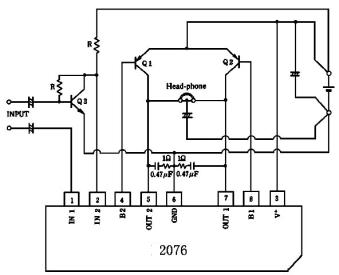

(1).立体声耳机应用

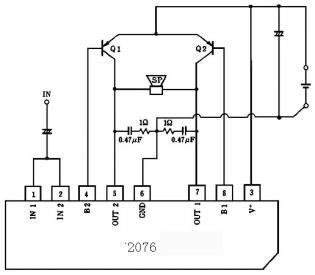

 (2). BTL放大器应用
