产品名称: AL912(单节干电池1.5V低电压耳机音量控制IC)

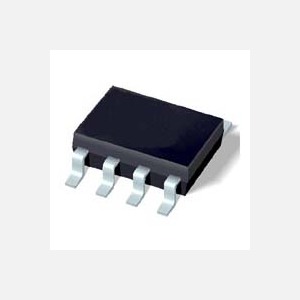

封装形式: SOP-8
兼容型号:
产品功能: AL912 是一种按键式手机耳机音量控制电路,其内部包含有控制电路、二进制可逆计数器、译码器、电阻阵列。
资料下载:  AL912.PDF
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

产品概述
AL912是一种按键式手机音量控制电路,其内部包含有控制电路、二进制可逆计数器、译码器、电阻阵列。电阻阵列包含8 个电阻单元,在每个单元的两个端点都有可以被滑动单元访问的抽头点。对滑动单元抽头点位置的访问由PU、 PD 两个输入端所输入的数据经加/减计数器计数、译码器译码后控制单接点的电子开关来实现。在滑动端改变抽头位置时工作在“先接通后断开”的方式。

主要特点
1、待机电流:小于等于20μA。
2、电源电压:1.2V(1.0V—1.5V)。
3、按键控制音量调节。
4、具有按键防干扰功能。
典型应用:
1、各系列的手机耳机
2、MP3、MP4 耳机

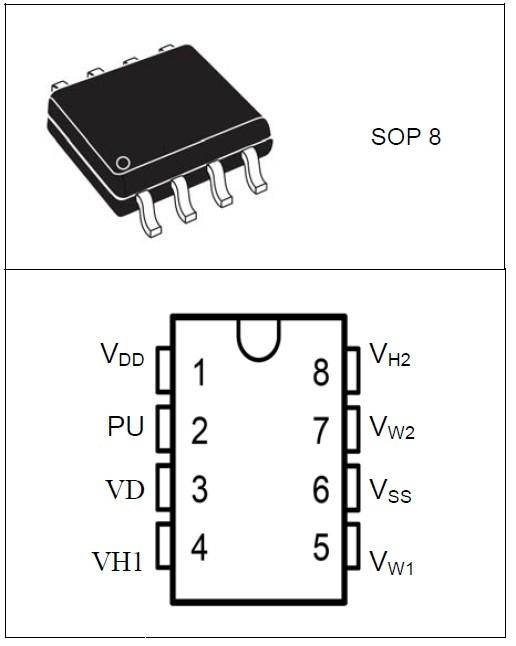

引出端排列

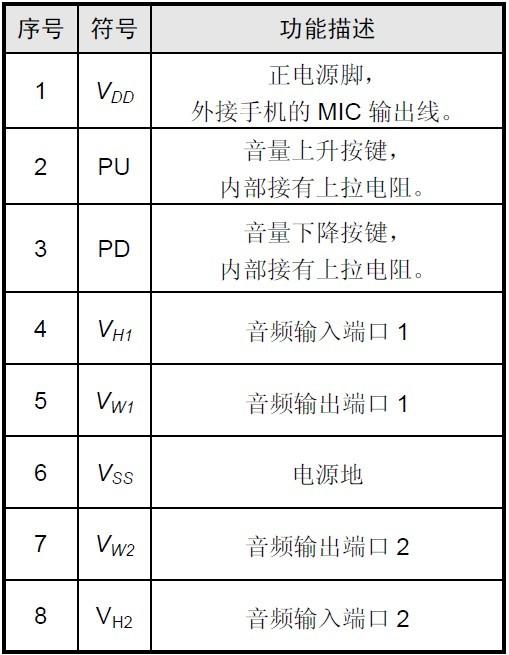

引出端功能

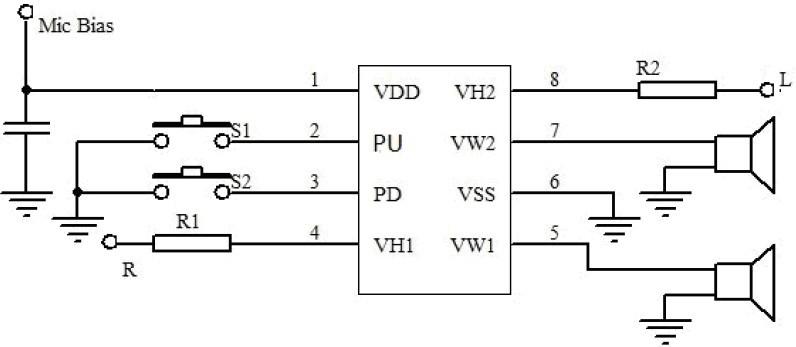

应用线路图
