当前位置：首页->产品展示->功放IC->CS8626(免滤波、50W单声道D类音频放大器) |
|
|
| 产品名称： |

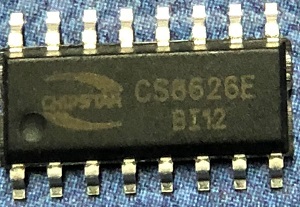

CS8626(免滤波、50W单声道D类音频放大器) |
| 封装形式： |
ESOP-16 |
| 兼容型号： |
CS8622/CS8623 |
| 产品功能： |
50W/23V/6Ω |
产品规格书下载： CS8626.pdf |
|
| 在线客服： |
|
|
| 申请样品： |
 申请样品 |
|
| |
| |
 |
详细介绍 |
 |
|
 |
概要
CS8626E是一款55W单声道高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。CS8626E单通道音频功率放大 器是为需要输出高质量音频功率的系统设计的，它采用表面贴装技术，只需少量的外围器件，便使系统具备高质量的音频输出功率。管脚兼容CS8622/CS8623，为客户产品音质提升提供无缝切换的便利。
CS8626E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8626E可以驱动低至4Ω 负载的扬声器 ,最高可提供55W的连续功率;CS8626E具有高达92%的效率，使得在播放音乐的时候不需要额外的散热器。
CS8626E提供纤小的ESOP16封装形式供客户选择,可以为客户节省可观的PCB面积，其额定的工作温度范围为-40℃至85℃。
描述
● 输出功率
PO at 10% THD+N, VDD = 18V@RL = 4 Ω 42.5W
PO at 10% THD+N, VDD = 19.0V@RL = 4 Ω 47W(峰值)
PO at 10% THD+N, VDD = 22V@RL = 6 Ω 46W
PO at 10% THD+N, VDD = 23V@RL = 6 Ω 50W
PO at 10% THD+N, VDD = 22V@RL = 8 Ω 36W
PO at 10% THD+N, VDD = 23V@RL = 8 Ω 40W
● 管脚外围兼容CS8622E
● 效率高达92%，无需散热片
● 较大的电源电压范围8V~23V
● 免滤波功能
● 扬声器保护包括可调功率限制器加直流保护
● 输出管脚方便布线布局
● 良好短路保护和具备自动恢复功能的温度保护
● 良好的失真和防噗声功能
● 四级增益可调
● 差分输入
封装
ESOP16
应用
LCD TV
家庭音响系统
引脚排列及定义
典型应用图
差分输入应用线路图
单端输入应用线路图 |
|
| |
|
|
| |
| |
|
