当前位置:首页->产品展示->电源管理IC->VAS5176(2A开关降压型3节/4节锂电池充电管理IC)

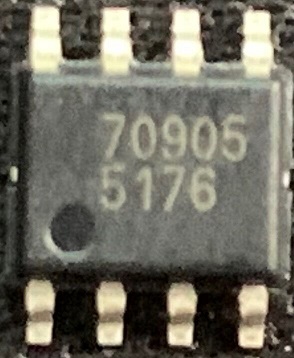

产品名称: VAS5176(2A开关降压型3节/4节锂电池充电管理IC)
封装形式: ESOP-8
兼容型号: VAS5175A/VAS5176
产品功能: VAS5176 是一款8.5V-24V 输入,高度集成的开关型锂离子/聚合物电池充电管理芯片, 以高精度调节2A充电电流,和电池电压。
产品规格书下载: 永阜康产品资料20200319.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
张代明 3003290139
13713728695
申请样品:  申请样品

    详细介绍

产品概述
VAS5176 是一款8.5V-24V 输入,高度集成的开关型锂离子/聚合物电池充电芯片, 以高精度调节2A充电电流,和电池电压。它密切监测电池组的温度只在设置安全温度范围下允许充电,还提供电池检测、预充电调节、充电饱充和充电状态指示等功能。热反馈调节可降低充电电流并维持芯片内部温度以不超过125°C 的条件下工作,如果结温超过155°C,它将进行过热关断保护,停止工作以确保可靠度。
VAS5176 适合2-4 节电池充电,它集成24V 耐压,低导通组抗的N-型场效应晶体管以1.0MHZ 同步降压管理实现高效率的锂电池充电并简化外围电路设计。VAS5176 封装为SOP8-e。

产品特点
 1MHz 同步降压调节
 MOS 集成
 可编程(Max.2A)恒流充电
 2-4 节电池供电
 8.5~24V 工作电压范围
 高达93%的效率
 内部软启动
 内部环路补偿
 多重保护
 输出短路保护
 过温度保护
 电池过电压保护(BOVP)
 充电定时器
 热反馈调节@Tj=125C

   NTC 检测, 温度异常充电暂停
 充电状态指示
 精确度
±1% 电池电压调节(CV)
±10% 充电电流调节(CC)


应用领域
 电动工具
 电池备份系统
 医疗诊断设备
 笔记本电脑
 NTC 检测, 温度异常充电暂停

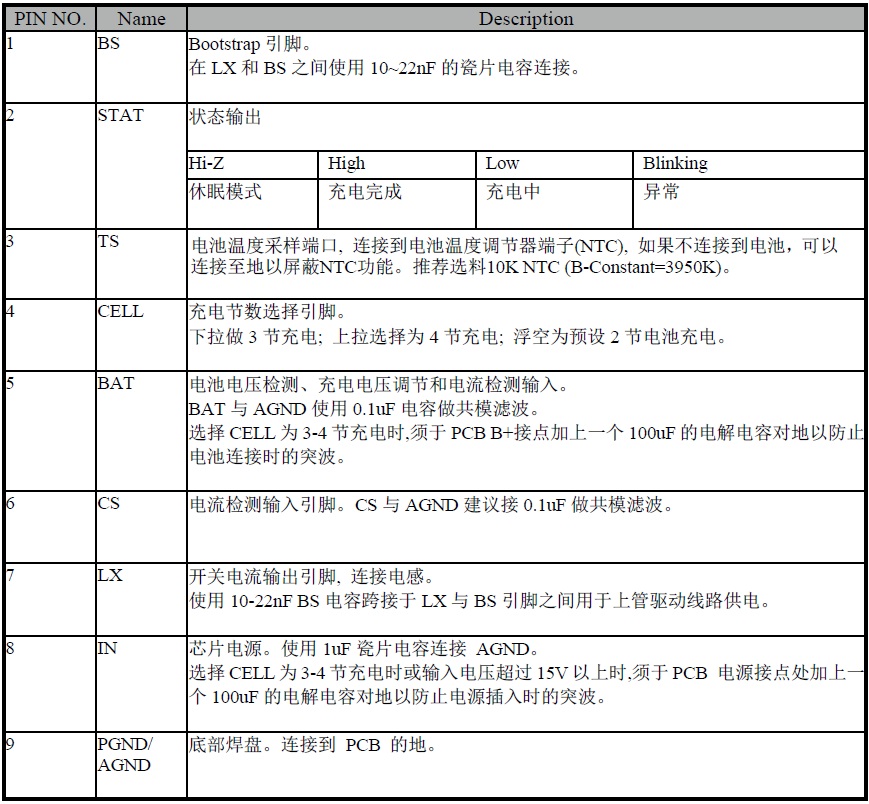

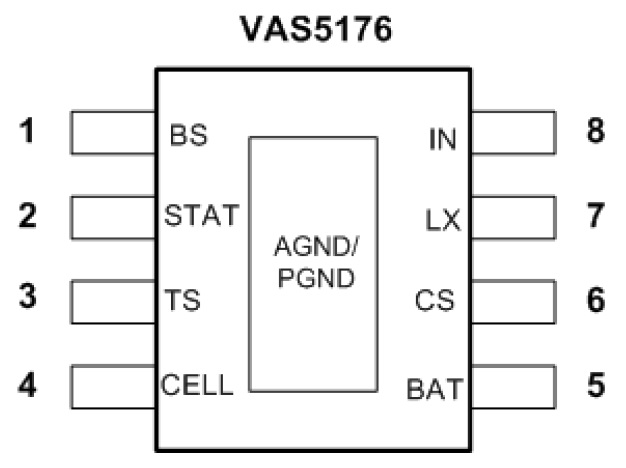

管脚排列及定义

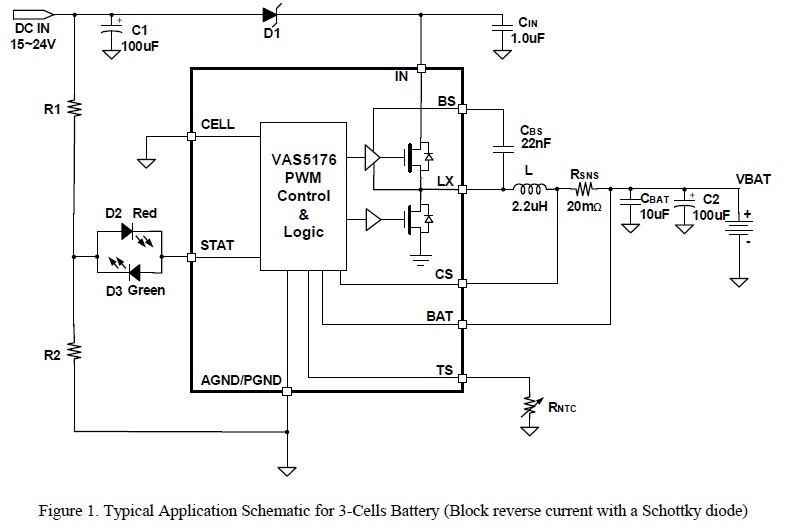

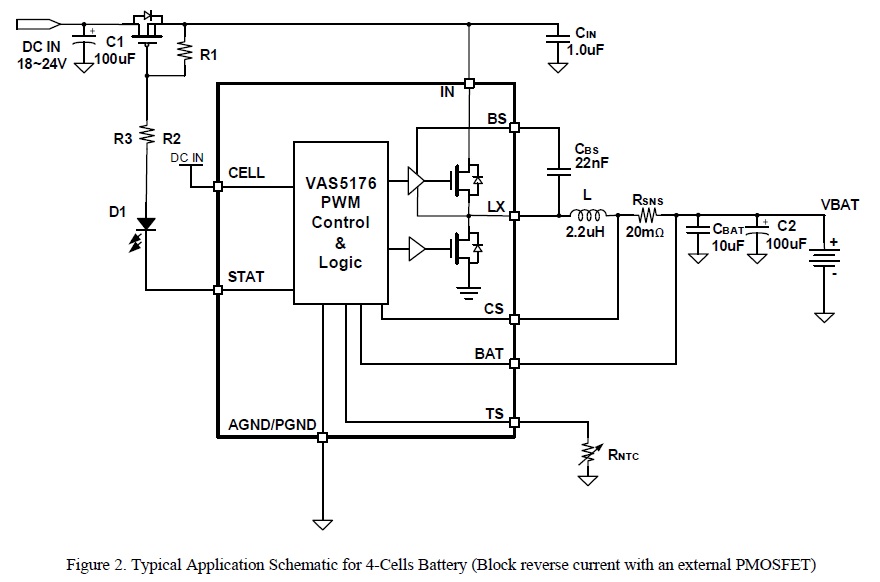

典型应用原理图
