当前位置:首页->产品展示->功放IC->CS8630(ESOP-10封装、32W单声道D类音频功放IC)

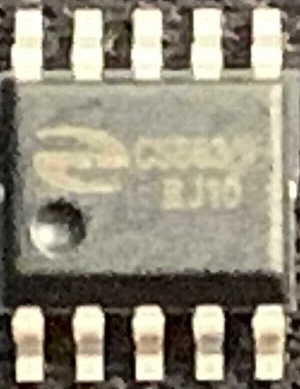

产品名称: CS8630(ESOP-10封装、32W单声道D类音频功放IC)
封装形式: ESOP-10
兼容型号:
产品功能: 32W/16V/4Ω
产品规格书下载: CS8630.pdf
在线客服:
给我发消息
李湘宁 2850985550
给我发消息
姚红霞 3003214837
给我发消息
鄢先辉 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要

CS8630E是一款32W单声道高效D类音频功率放大电路。先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。CS8630E单通道音频功率放大 器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。

CS8630E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8630E在供电电压在9V以内,可以驱动低至2Ω负载的扬声器,最高可提供18W的连续功率;在供电电压16V以内,可以驱动低至4Ω 负载的扬声器,提供32W的连续功率.CS8630E具有高达92%的效率,使得在播放音乐的时候不需要额外的散热器。

CS8630E提供纤小的ESOP10封装形式供客户选择,可以为客户节省可观的PCB面积,其额定的工作温度范围为-40℃至85℃。

描述

输出功率

PO at 10% THD+N, VDD = 7.4V@RL = 2 Ω  12.5W

PO at 10% THD+N, VDD = 9.0V@RL = 2 Ω  18W

PO at 10% THD+N, VDD = 12V@RL = 3 Ω  23.5W

PO at 10% THD+N, VDD = 12V@RL = 4 Ω  20W

PO at 10% THD+N, VDD = 15V@RL = 4 Ω  30W

PO at 10% THD+N, VDD = 16V@RL = 4 Ω  32W

效率高达92%,无需散热片

较大的电源电压范围5.7V~17V

内置8K输入电阻,集成320K的反馈电阻

免滤波功能

扬声器保护包括可调功率限制器加直流保护

输出管脚方便布线布局

良好短路保护和具备自动恢复功能的温度保护

良好的失真和防噗声功能

差分输入

封装

ESOP10

应用:

LCD TV

家庭音响系统

引脚排列及定义

典型应用图



    您可能对以下产品感兴趣
产品型号 功能介绍 封装形式 工作电压 备注 兼容型号
CS83702 PO at 10% THD+N, VIN = 3.7V RL = 4 Ω 10.1W(D MODE NCN OFF) 或PO at 10% THD+N, VIN = 3.7V RL = 2Ω+22µH Ω 18W(D MODE NCN OFF) EQA-16 2.7V-5.5V 扩频模式,静音功能,三种防破音模式,AB/D切换,内置升压,18W单声道音频功放
CS8611 30W(4Ω)+16W×2(8Ω)/16V EQA-28 5V-18.5V 扩频技术,固定40倍增益,差分输入,2X15W+30W 2.1声道专用D类音频功放
CS8630 32W/16V/4Ω ESOP-10 5.7V-17V 固定40倍增益,免滤波,32W单声道D类音频放大器
CS8330 PO at 10% THD+N, VIN=3.7V RL=4Ω+22uH 15W(D MODE NCN OFF) PO at 10% THD+N, VIN =7.4V RL=4Ω+22uH 15W(D MODE NCN OFF) TSSOP-20 2.7V-12V 可单节锂电和12V适配器双电源供电应用,适用于2.7V~12V各个供电节点,4种防破音,AB/D切换,功率限制,内置升压模块,具备自适应升压功能,恒定18W输出功率R类单声道音频功率放大器
CS83501 PO at 10% THD+N, VIN = 3.7V RL = 2Ω 10.7W(BOOST升压值为7.0V) RL = 4 Ω ESOP-10 2.5V-5.5V 固定20倍增益,内置BOOST升压模块,带防破音以及AB/D切换功能,恒定10.7W输出 功率R类单声道音频功率放大器
CS8673 2X42W/24V/8Ω或82W/24V/4Ω ESOP-16 5.0V-26V 具备扩频功能、低空载电流、免电感、2X40W立体声、80W单声道D类音频功放IC
CS8316 PO at 10% THD+N, VIN=7.4V RL=4Ω+22uH 21W(D MODE NCN OFF) PO at 10% THD+N, VIN =7.4V RL=3Ω+22uH 25W(D MODE NCN OFF) TSSOP-24 5V-9V 针对双节锂电池串联供电应用,固定24倍增益,防破音,AB/D切换,功率限制,内置升压模 块,具备自适应升压功能,恒定25W输出功率R类单声道音频功率放大器
CS8623 32W/16V/4Ω ESOP-16 5.7V-17V 可使用单面PCB、免滤波、30W单声道D类音频功放IC,管脚兼容CS8622 CS8622
CSC4863F 2X2.5W/5V/4Ω SOP-16 2V-6V 带耳机模式2.5W双声道AB类音频功放IC LM4863,HWD2163
