当前位置:首页->产品展示->功放IC->CS83601(内置BOOST升压模块、单节锂电恒定11W功率单声道AB/D类切换音频功放IC)

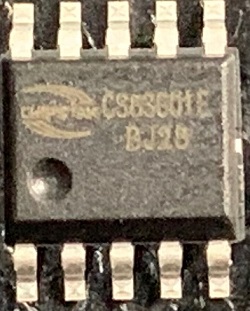

产品名称: CS83601(内置BOOST升压模块、单节锂电恒定11W功率单声道AB/D类切换音频功放IC)
封装形式: ESOP-10
兼容型号:
产品功能: PO at 10% THD+N, VIN = 3.7V RL = 2 Ω 11W(D MODE NCN OFF) PO at 10% THD+N, VIN = 3.7V RL = 4 Ω 6.60W(D MODE NCN OFF)
资料下载:  CS83601.pdf
在线销售: 给我发消息 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

概要

CS83601E是一款内置BOOST升压模块带防破音功能R类音频功率放大器。可以为2Ω 的负载提供最高11W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,CS83601E在锂电池的供电电压范围内提供了极致的功率输出,使得CS83601E成为便携式音箱设备特别是扩音器产品的最优选择. CS83601E的全差分架构和 极高的PSRR有效地提高了CS83601E对RF噪声的抑制能力。无需滤波器的PWM调 制结构及内置的BOOST升压模块,以及CS83601E采用专有的AERC((Adaptive Edge Rate Control)技术 ,在音频全带宽范围内极大地降低了EMI的干扰,对60cm的音频线,在FCC的标准下具有超过20dB的裕量,另外CS83601E内置了过流保护,短路保护和过热保 护,有效的保护芯片在异常的工作条件下不被损坏。

CS83601E提供了纤小的的ESOP10L封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。

描述

内置BOOST模块R类结构,集成D类AB类两种模式

输出功率

PO   at  10% THD+N, VIN = 3.7V

RL = 2 Ω    11W(D MODE NCN OFF)

PO   at  10% THD+N, VIN = 3.7V

RL = 4 Ω    6.60W(D MODE NCN OFF)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:2.5V到5.5V

内置32倍的固定增益

先进的电源自适应功能

内置防破音模块

无需滤波的Class-D结构

80%的效率(2 Ω负载的效率为70%)

高电源抑制比(PSRR):在217Hz下为70dB

启动时间 (100ms)

静态电流   (15mA)

低关断电流 (<0.1µA)

过流保护,短路保护和过热保护

符合Rohs标准的无铅封装

管脚排列及定义

典型应用图



    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
CS83601 PO at 10% THD+N, VIN = 3.7V RL = 2 Ω 11W(D MODE NCN OFF) PO at 10% THD+N, VIN = 3.7V RL = 4 Ω 6.60W(D MODE NCN OFF) ESOP-10 2.5V-5.5V 固定32倍增益,内置BOOST升压模块,3种防破音模式,AB/D切换功能,恒定11W 输出 功率R类单声道音频功率放大器
CS83501 PO at 10% THD+N, VIN = 3.7V RL = 2Ω 10.7W(BOOST升压值为7.0V) RL = 4 Ω ESOP-10 2.5V-5.5V 固定20倍增益,内置BOOST升压模块,带防破音以及AB/D切换功能,恒定10.7W输出 功率R类单声道音频功率放大器
CS5230 恒定4.8W/2.5V-5.5V(内置自适应Charge Pump模块)/4Ω ESOP-10 2.7V-5.5V ESOP-10内置无电感电荷泵升压5W防破音单声道音频功放IC
CS8389 PO at 10% THD+N, VIN = 4.2V ,2X4.8W(BOOST升压值为6.2V) CS8390 ESOP-16 2.7V-5.5V 固定20倍增益,4种防破音可选,AB/D切换功能,2X4.8W输出功率,立体声音频功率放大器
HT862 8.0W/2.8V-5.5V(内置升压模块8.5V)/4Ω TSSOP-20 2.8V-5.0V 内置自适应同步升压/AGC/限温功能8W单声道智能音频功率放大器,I2C控制模式下最大支持80阶音量调节
