产品名称: BC913(12.6V/13.05V/13.2V充满转灯电压可调、3A三节锂电充电管理IC)
封装形式: ESOP-8/DFN-10
兼容型号: BC911/BC912/BC914
产品功能: BC913是一款4V-18V宽电压输入,支持3节锂电池或磷酸铁锂电池的降压充电管理IC。集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件, 可有效减少整体方案尺寸,降低BOM成本。BC912具有3A的充电电流能力,充电电流可以通过外部电阻灵活可调, 充电效率可以达到95%以上;恒压充电电压可调(电压点10.5V-13.6V可调,仅限于DFN-10封装),实现对多类型如三节锂电池(12.6V/13.05V/13.2V)、三节磷酸铁锂电池(10.8V)的充电管理。
产品规格书下载: BC913.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
小明 3003290139
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍
概要
BC913是一款4V-18V宽电压输入,支持3节锂电池或3节磷酸铁锂电池的降压充电管理IC。集成功率MOS,采用同步开关架构,使其在应用时仅需极少的外围器件, 可有效减少整体方案尺寸,降低BOM成本。BC913具有3A的充电电流能力,充电电流可以通过外部电阻灵活可调, 充电效率可以达到95%以上;恒压充电电压可调(电压点10.5V-13.6V可调,仅限于DFN-10封装),实现对多类型如3节锂电池(12.6V/13.05V/13.2V)、3节磷酸铁锂电池(10.8V)的充电管理。
BC913内置自适应环路/恒流(CC)环路和恒压(CV)环路。其中自适应环路可以智能调节充电电流,防止拉挂适配器输出,可以匹配所有适配器。BC913具有完善的保护功能,包括输入欠压和过压保护、电池过压和短路保护以及电池温度和芯片温度保护。此外芯片通过外接LED双灯显示可以对充电过程实现全程监控。

描述

同步降压充电
恒压充电电压可调(电压点10.5V-13.6V可调,仅限于DFN-10封装)
充电电流外部可调
±1%电池恒压精度
自适应输入电流限制,防止适配器拉死
最大充电时间限制
内置功率MOS
内部环路补偿
充电状态指示
芯片过温保护
电池温度检测及保护
输入欠压和过压保护
电池短路和过压保护

封装
ESOP-8/DFN-10

应用
 便携式设备、各种充电器
 智能手机、PDA、移动蜂窝电话
 MP4、MP5播放器、平板电脑 矿灯
 电动工具
 白光LED驱动

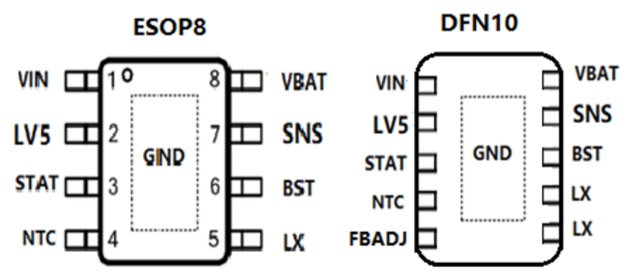

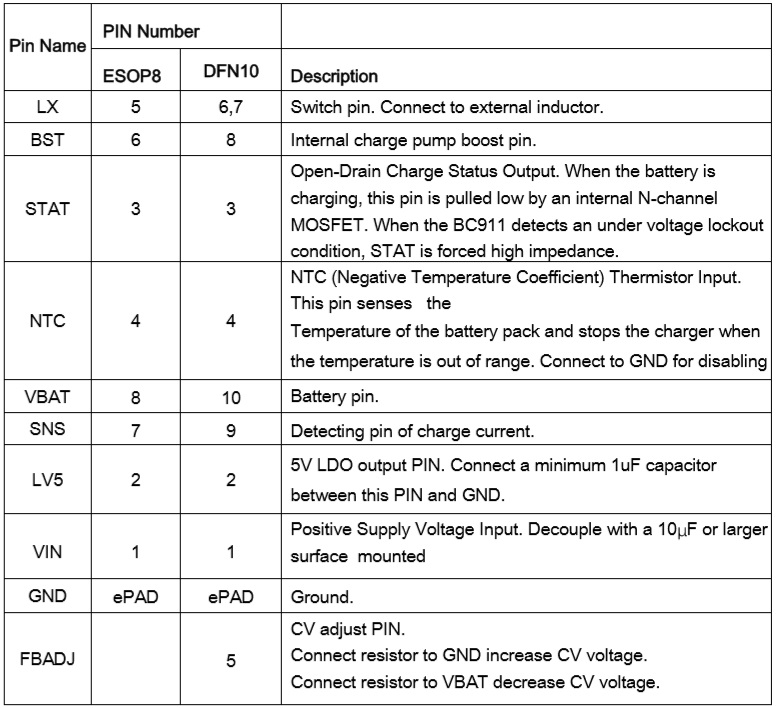

引脚排列及定义

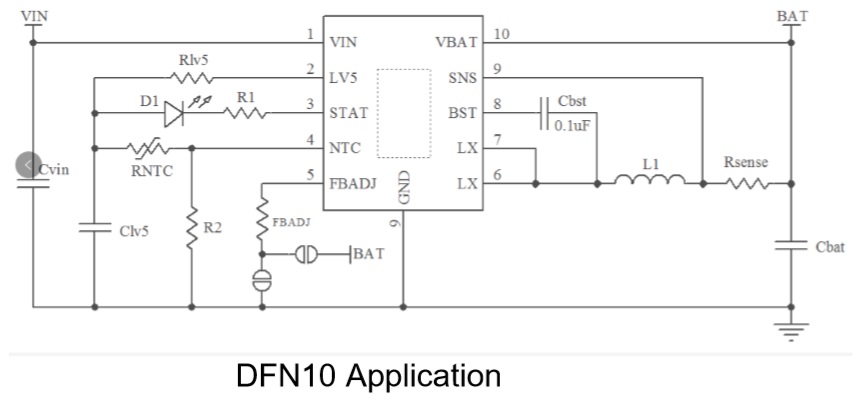

典型应用图
