当前位置:首页->产品展示->电源管理IC->HT7702(100%占空比、1.5MHz开关频率、2.5-5.5V输入2A同步降压IC)

产品名称: HT7702(100%占空比、1.5MHz开关频率、2.5-5.5V输入2A同步降压IC)
封装形式: SOT23-5
兼容型号: TLV62568/TLV62569/SY8088/SY8089/LC2201/LP3219/LN3436/JW5223
产品功能: 2A降压,内置150mΩ和100mΩ功率管; 输入电压范围:2.5V~5.5V; 输出电压范围:0.6V~VIN ; 轻载下具有节能高效率; 支持100%占空比低压降 ; 30uA静态电流 ; 1.5MHz典型开关频率
产品规格书下载:
在线客服:
给我发消息
张代明 3003290139
给我发消息
小鄢 2850985542
给我发消息
李湘宁 2850985550
13713728695
申请样品:  申请样品

    详细介绍

概述

HT7702是一款2A同步降压转换器,具有最少的外部元件和低关断电流。
该器件在中到重载时,工作在典型开关频率为1.5MHz的PWM模式;在轻载时,器件工作在高 效节能模式。 输出电压可通过外部电阻调节。 HT7702采用SOT23-6封装。

特性

・2A降压,内置150mΩ和100mΩ功率管

・输入电压范围:2.5V~5.5V

・输出电压范围:0.6V~VIN

・轻载下具有节能高效率

・支持100%占空比低压降

・30uA静态电流

・1.5MHz典型开关频率

・关断电流<=1uA (典型值)

・软起动,启动延迟

・过流检测限制保护

・PG输出

・欠压保护、过热关断保护,不锁定可自动恢复

・具有使能pin

・无铅封装,SOT23-6

应用

・5V电源轨 ・机顶盒 ・消费电子 ・工业电子

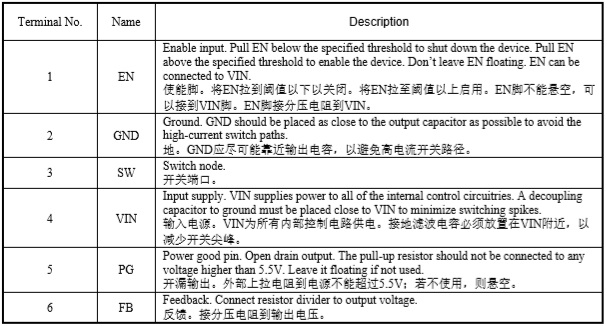

管脚排列及定义

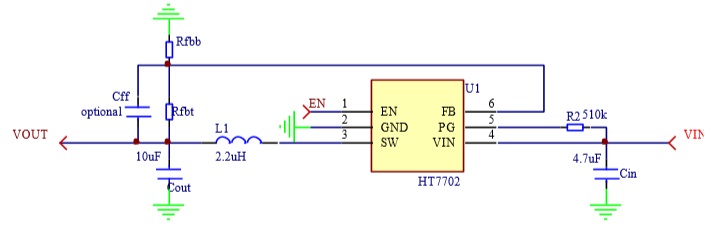

应用原理图



    您可能对以下产品感兴趣
产品型号 功能介绍 封装形式 工作电压 备注 兼容型号
HT7702 2A降压,内置150mΩ和100mΩ功率管; 输入电压范围:2.5V~5.5V; 输出电压范围:0.6V~VIN ; 轻载下具有节能高效率; 支持100%占空比低压降 ; 30uA静态电流 ; 1.5MHz典型开关频率 SOT23-5 2.5-5.5V 2.5~5.5V输入,2A同步降压变换器 TLV62568/TLV62569/SY8088/SY8089/LC2201/LP3219/LN3436/JW5223
