CS83812C是一款适用于1-2节锂电池应用,带防破音,AB/D切换,升压模块同步异步可选,并且升压模块具备自适应升压功能的R类单声道音频功率放大器。

CS83812C可以驱动低至3Ω的负载,最大输出25W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,CS83812C突破了锂电池供电的局限性,为终端产品提供了更为极致的功率输出,使得终端产品的功率输出可以输出远超12V供电音频系统的输出功率.

CS83812C的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,以及CS8316C采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰。

CS83812C内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。

CS83812C提供了纤小的的TSSOP20-PP封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。

描述

同步异步可选的BOOST模块,集成AB类D类两种模式

输出功率（D MODE NCN OFF）

PO   at  10% THD+N, VIN = 3.6-8.4V

RL = 4 Ω+22uH    19W

PO   at  10% THD+N, VIN = 7.0-8.4V

RL = 3 Ω+22uH    25W

PO   at  1% THD+N, VIN = 12V

RL = 4Ω    16W(AB MODE）

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到9V,BOOST升压输出值为12.5V

默认40倍增益，内部集成880K反馈电阻，22K输入电阻

自适应升压功能

防破音模式

无需滤波的CLASS-D结构

最高84%的效率（Vbat=8.4V）

高电源抑制比（PSRR），在217Hz下为70dB

启动时间（200ms）

静态电流（20mA）；低关断电流（20μA）

过流保护，短路保护和过热保护

应用

便携式蓝牙音箱、拉杆音箱等。

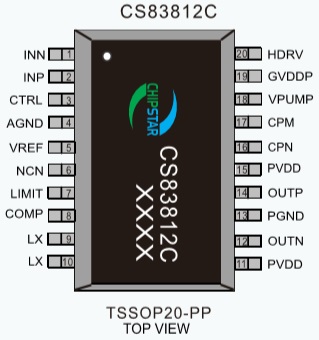

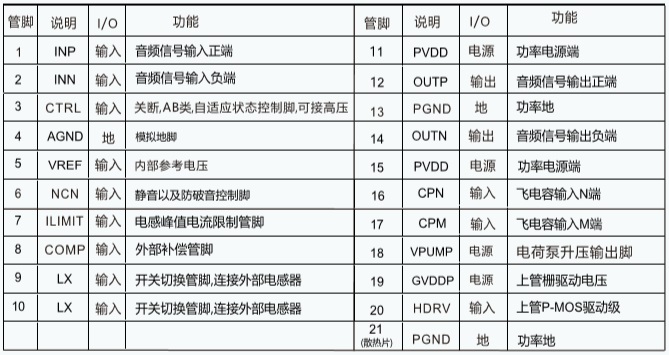

管脚排列及定义

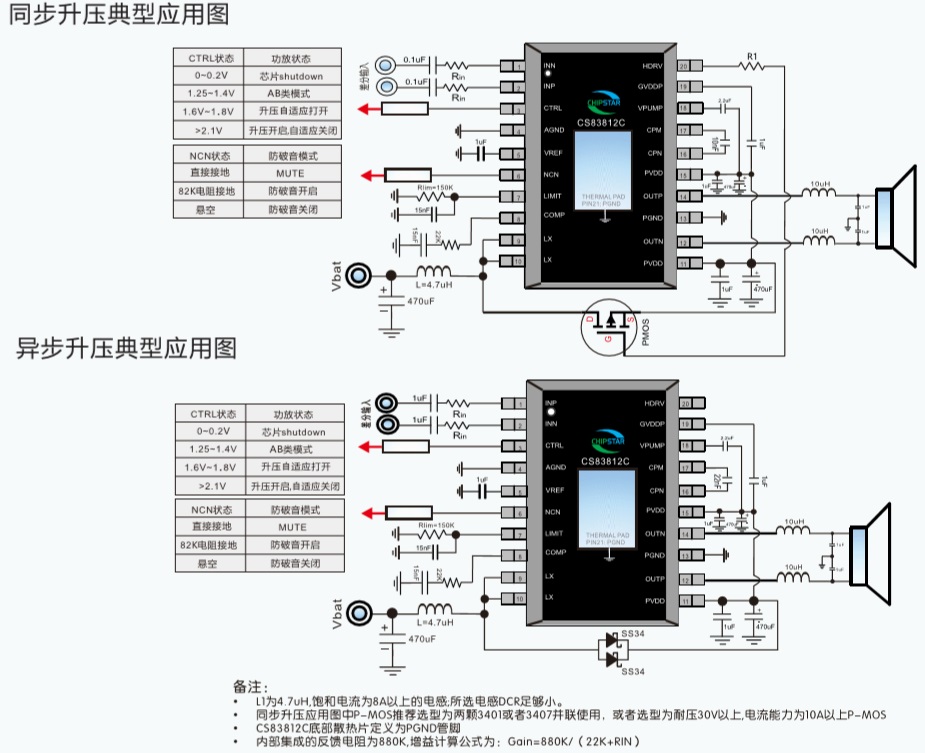

典型应用图
