概要
CS8726E是-款4X70W四通道D类音频功率放大器，这款器件在顶层设计了散热焊盘，焊盘上连接散热器后在供电电压24V的情况下，最大可以输出4x70W的连续功率.
CS8726E具备先进的EMI抑制技术，它采用表面贴装技术，只需少量的外围器件，便使系统具备高质量的音频输出功率。
CS8726E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS8726E最高可达92%以上的效率，36V以上的耐压设计微芯片提供了超高的可靠性，可以有限的降低生产过程中的不良比例。
CS8726E提供了特殊的EFB40封装形式供客户选择，合适的封装尺寸为客户安装散热器件提供了最大的方便，其额定的工作温度范围为-40℃至85℃。
描述
输出功率（THD+N=10%）
VDD = 24V@RL = 4 Ω THD+N=10% 4x75W
VDD = 24V@RL = 4 Ω THD+N=1% 4x62W
VDD = 26V@RL = 4 Ω THD+N=1% 4x70W
VDD = 28V@RL = 4 Ω THD+N=1% 4x60W
● 单电源供电，宽电源电压范围：5V-28V
● 音频系统带滤波网络，静态电流小于15mA@24V
●高可靠性设计：36V耐压设计
●单芯片可实现2.0,2.1,4.0等各种音响组合
● 效率92% @PVCC=26V RL=8Ω PO=2x20W
●良好短路保护和具备自动恢复功能的温度保护
● 良好的失真和防噗声功能
●增强型封装设计：顶层散热焊盘的特殊设计
应用
车载音频、家庭音响系统、紧急呼叫等。

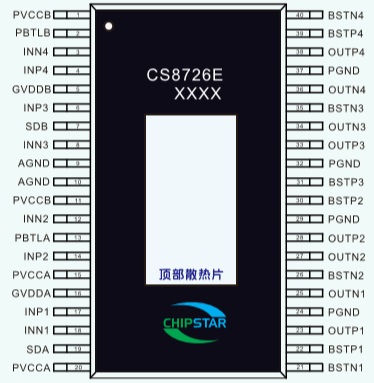

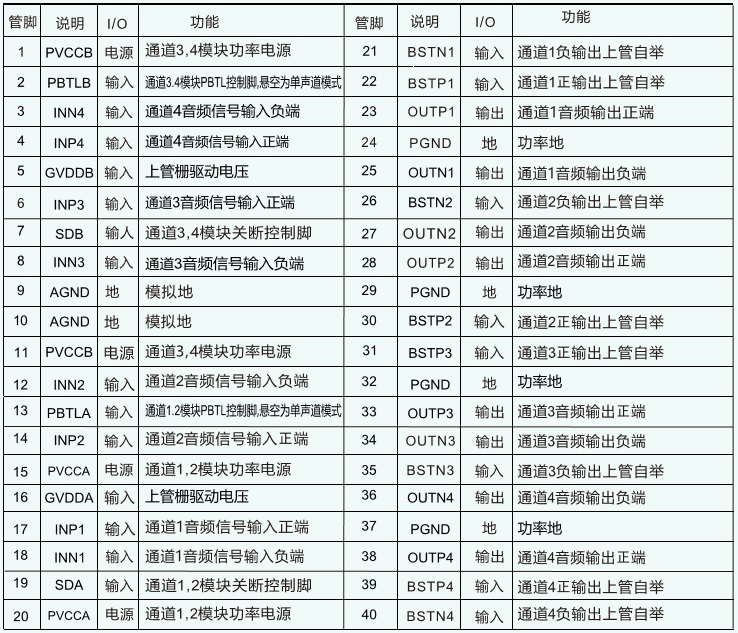

管脚排列以及定义
典型应用图

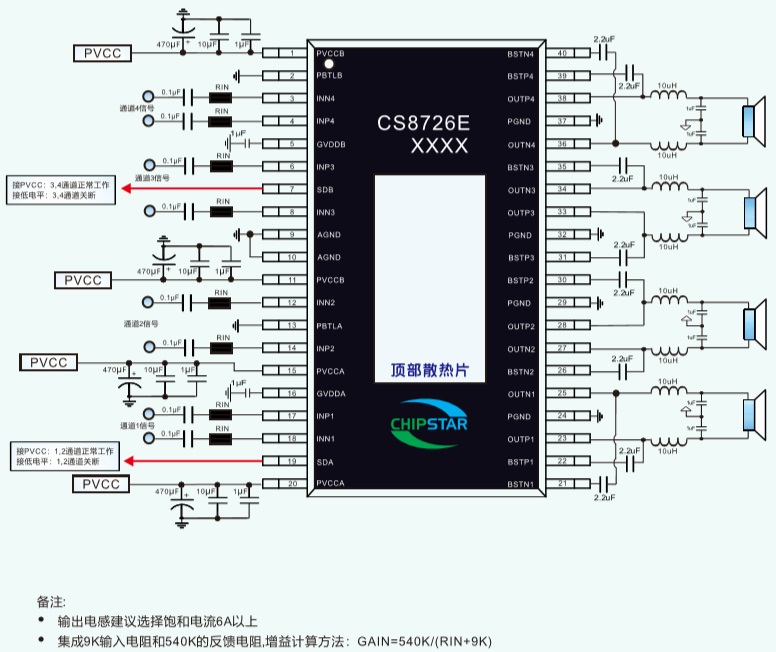

四通道应用

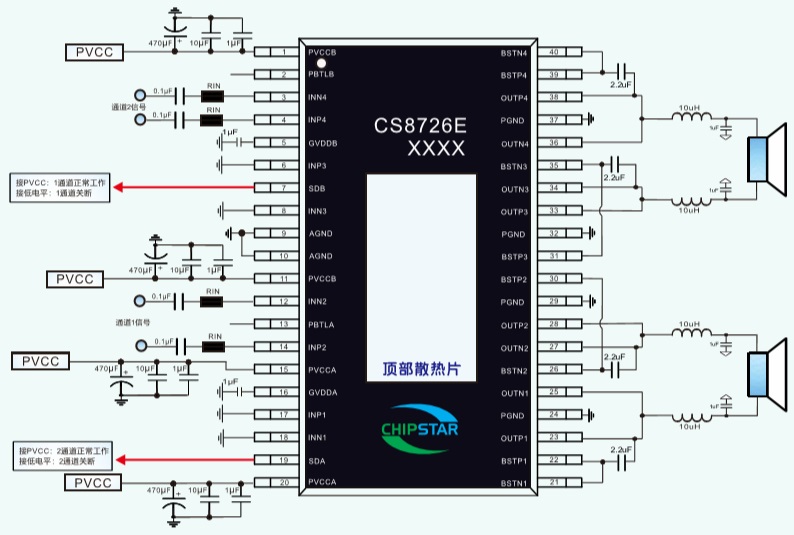

2.0应用

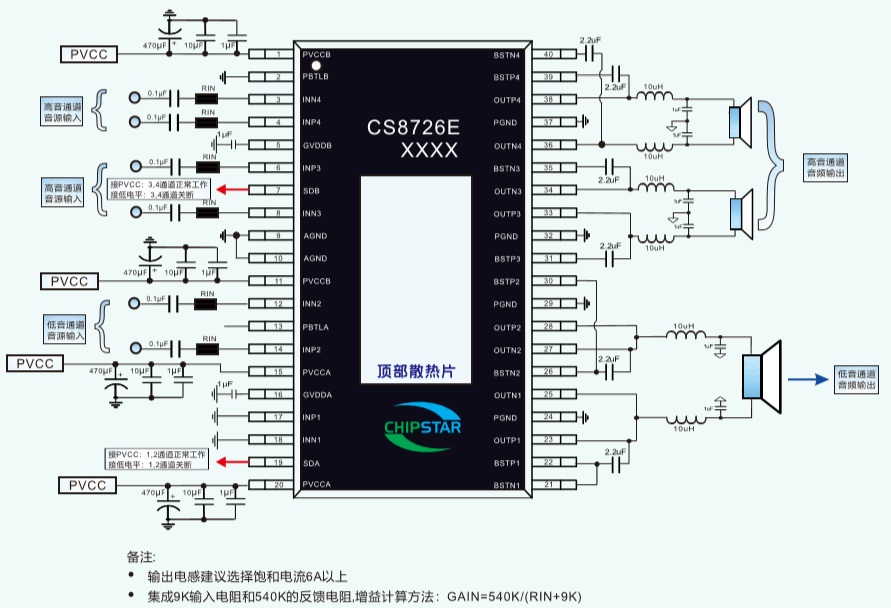

2.1应用
