概要
CS83828C是一款适用于单节锂电池应用,固定增益,带两种防破音,AB/D切换,静音功能,内置BOOST升压模块的R类立体声音频功率放大器。
在单节锂电池供电的情况下,CS83828C可以驱动低至4Ω的负载,最大输出2×9.2W@1%的恒定功率.CS83828C自带4个自适应升压点,可以根据输入的音频信号大小,自动选择其升压点,使得功放系统尽可能的提升效率,延长功放的播放时间。AB/D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,为终端产品提供了更为极致的功率输出.
CS83828C的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,以及CS83828C采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰。
CS83828C内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS83812C提供了纤小的的TSSOP20-PP封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。
描述
内置BOOST模块升压至9.5V,集成AB类D类两种模式
输出功率
PO at 1% THD+N, VIN=4.2V
RL=4 Ω+22uH 2×9.2W(D MODE NCN OFF)
PO at 1% THD+N, VIN=3.5V
RL=4 Ω+22uH 2×9.2W(D MODE NCN OFF)
优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
工作电压范围:2.7V到5.5V
4个自适应升压点,提升功放效率,延长播放时间
默认50倍增益,集成10K输入电阻,500K反馈电阻
内置两种防破音模式
无需滤波的CLASS-D结构
最高84%的效率(Vbat=4.2V@PO=2×5W)
高电源抑制比(PSRR),在217Hz下为70dB
启动时间(220ms)
静态电流(30mA);
低关断电流(10μA)
过流保护,短路保护和过热保护
应用
便携式蓝牙音箱、拉杆音箱等。
管脚排列及定义

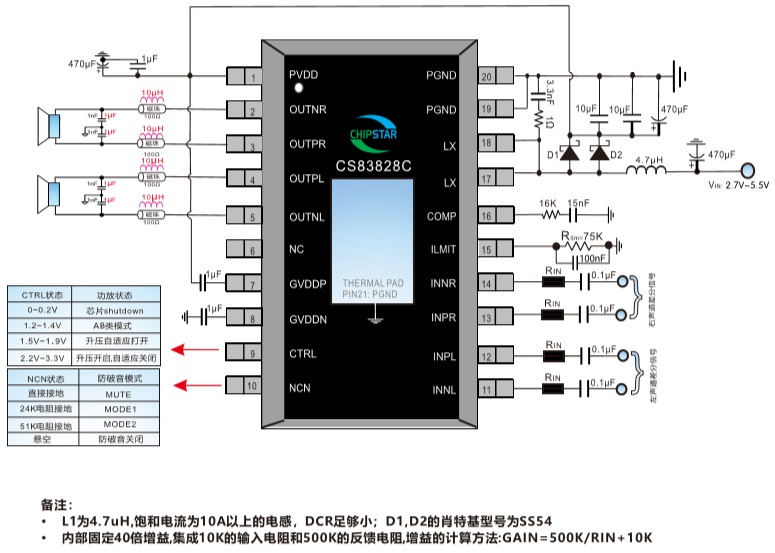

典型应用图
