概述

HTA8629是一款内置升压的单声道D类/AB类音频功率放大器，由双节锂电池串联供电升压至18.5V时，THD+N=10%，能输出40W峰值功率（4Ω负载）。

HTA8629内置升压，可以为内部音频功放提供一个高电压， 从而实现更高功率，其升压值可通过外部电阻调节。

HTA8629可配置升压限流值，以防止过大的电流尖峰。

HTA8629具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削 顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。

HTA8629提供三种不同音乐体验的ACF模式，以及ACFOff模式。

HTA8629具有先进的扩频功能来抑制EMI。如果系统对EMI高度敏感，则可以将升压关闭，并将功放切换到AB类。

此外，HTA8629集成了输出端过流保护、片内过温保护保护等功能。

特性

・防削顶失真功能(防破音, ACF)

・扩频技术 ・

输出功率40W (VBAT=7.4V, RL=4Ω, THD+N=10%, PVDD = 18.5V, fIN = 1kHz)(峰值)

33W (VBAT=7.4V, RL=4Ω, THD+N=1%,  PVDD = 18.5V, fIN = 1kHz)(峰值)

32W (VBAT=7.4V, RL=4Ω, THD+N=10%,  PVDD = 16.5V, fIN = 1kHz)

26W (VBAT=7.4V, RL=4Ω, THD+N=1%,  PVDD = 16.5V, fIN = 1kHz)

・VBAT供电范围：3.0V至16V

・内置高效升压

-可通过外部电阻调节升压值

-可调节最大限流值，有效防止电池拉死

・AB类和D类可切换

・保护功能:过流/过热

・无铅封装，ETSSOP20

应用

・蓝牙/ Wi-Fi音箱、便携式音箱、智能音箱、智能家居等。

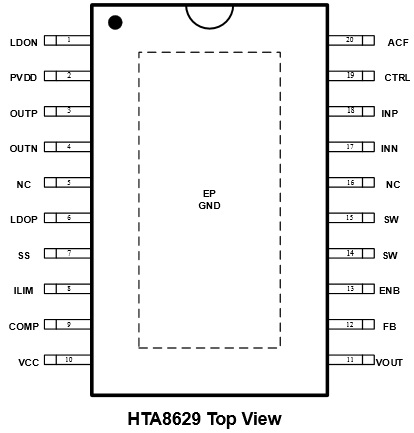

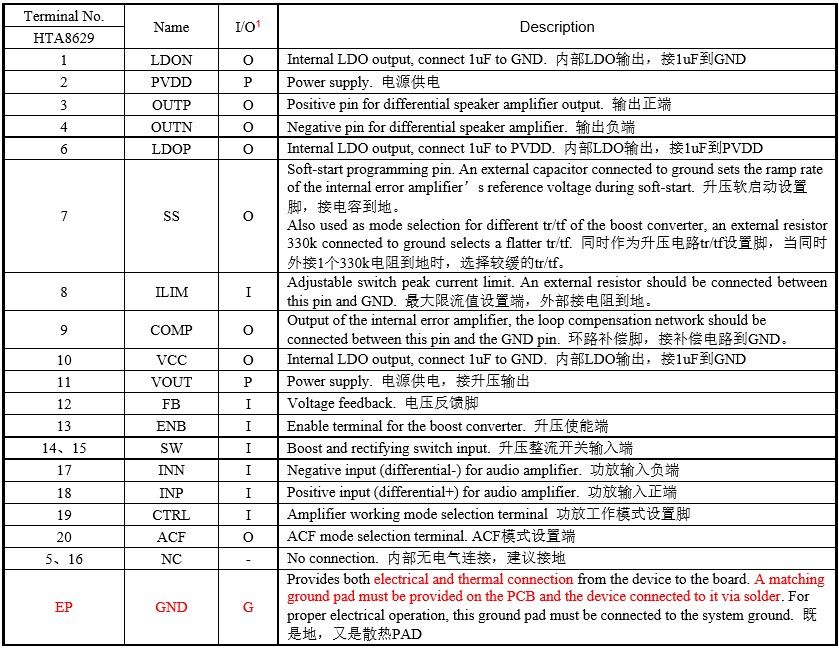

管脚排列以及定义

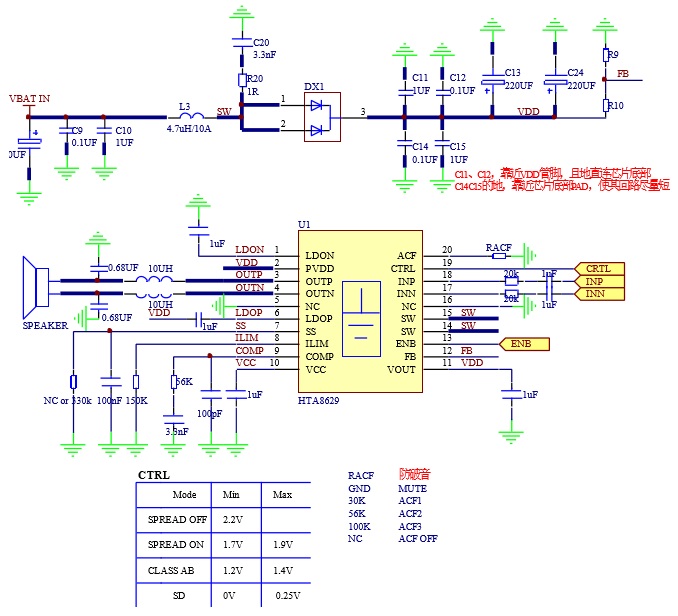

应用原理图
