概述

HTR6916(S)是一款通过2线串行接口进 行编程的支持16×9阵列的LED驱动芯片，每个LED都支持8位PWM数据进行独立调光。此外，可以通过ISET端的外部电阻设置全局电流。
HTR6916(S)的工作电压在2.7V到5.5V之间，并且关断电流和工作电流都非常小。

HTR6916(S)支持QFN5×5-32L封装。

特性
・输入电压范围：2.7V-5.5V

・16路电流源(CS)，9路开关(SW)

・外部RISET调整全局电流，及内部全局64个直流设置台阶

・独立的256阶PWM调光

・软件复位、欠压复位功能

・内置睡眠模式，实现低功耗待机

・过温保护功能、限温保护功能

・2线串行接口，两种通信方式，简单快速控制灯

・消隐功能 ・QFN5×5-32L

应用

家电、IOT设备、个人消费电子 、键鼠等。

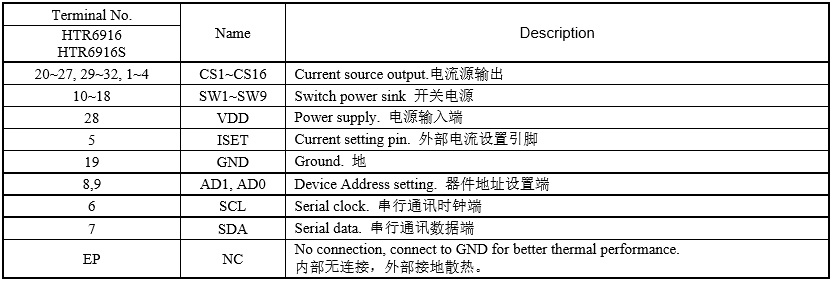

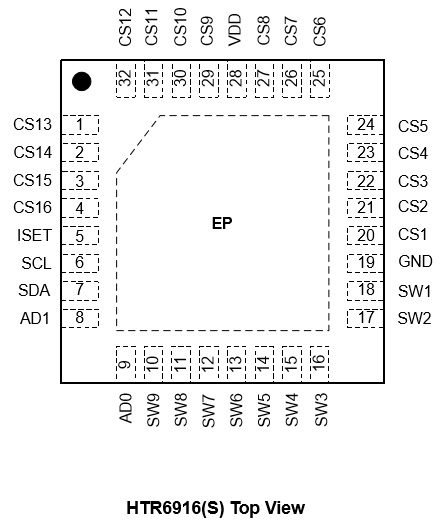

管脚排列以及定义

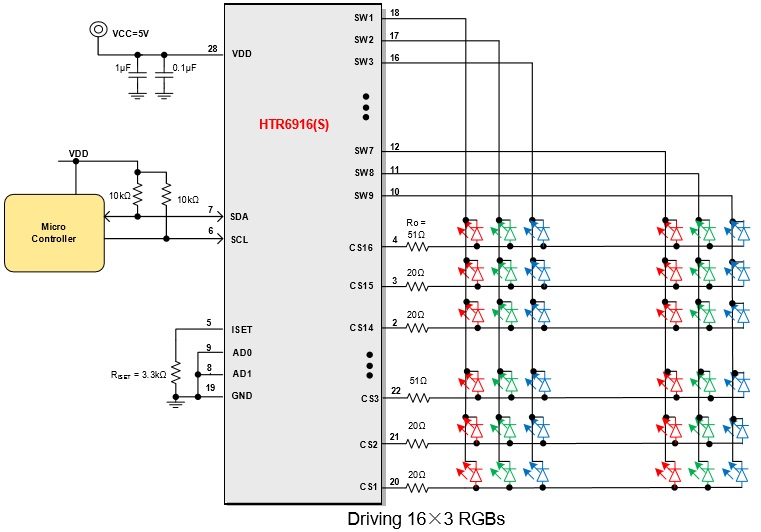

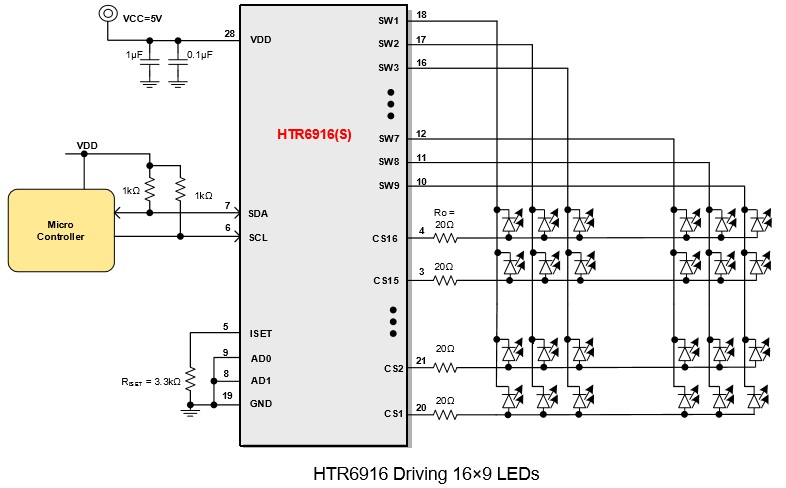

应用原理图
