概要
CS5292E是一款支持I2S数字音频信号输入，兼容模拟单端输入，内置电荷泵升压的5 W单声道D类音频功率放大器。其内置有数模转换器（DAC）和D类调制器，具备出色的音频性能。利用芯片的I2S数字音频串行接口传送至放大器， 可以显著降低噪声源对所传输音频的影响，也避免了主控芯片内置音频解码DAC所带来的噪声， 最终获得较高的信噪比以及较小失真度。CS5292E闭环数字输入设计保留了数字放大器的优势，同时又具有良好的PSRR和音频性能。
CS5292E为单声道音频功放， 通过CTRL管脚不同电平设置或者一线脉冲输入，这两种方式进行左/右/混合三种声道的选择。芯片也可同时选用两颗芯片， 灵活地组成立体声产品。
CS5292E的外围只有低成本的阻容器件，在以锂电池供电的移动式音频设备中，是理想的音频子系统功放解决方案。另外CS5292E内置了短路保护和过温保护，有效的保护芯片在异常的工作条件下不被损坏。
描述
输出功率
PO at THD+N=1% VDD = 5.0V RL=8Ω 2.2W(TYP)
RL=4Ω 3.8W(TYP)
PO at THD+N=1% VDD = 3.6V RL=8Ω 1.9W(TYP)
RL=4Ω 3.4W(TYP)
工作电压范围：2.5V到5.5V
Ÿ默认I2 S串行数字音频输入接口
Ÿ优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
Ÿ支持宽范围采样速率：8KHz~196KHz
Ÿ左/右/混合三种声道以及模拟输入可选，通过CTRL 管脚一键脉冲输入方式进行设置
Ÿ无需滤波的Class-D结构
Ÿ高的电源抑制比(PSRR)：在217Hz下为-80dB
Ÿ短路保护和过温保护
应用
AI玩具、Ÿ蓝牙音响、便携式音频设备、语音播报等。

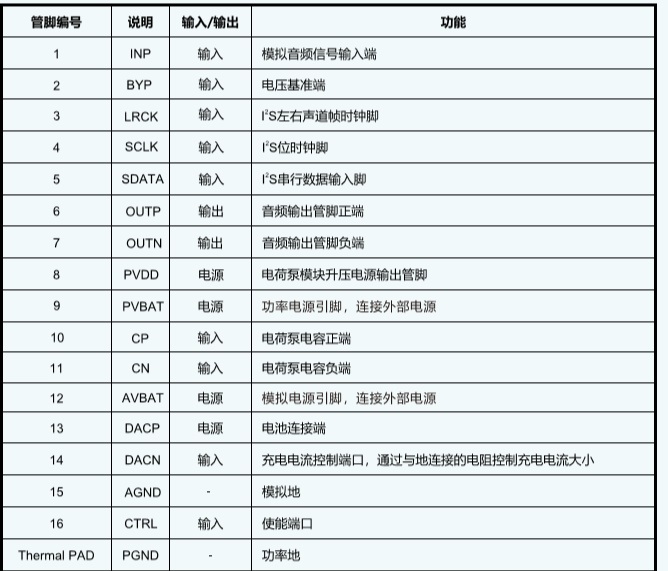

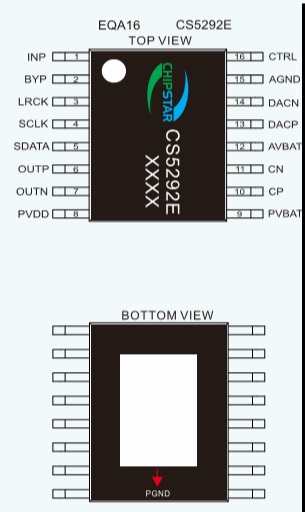

管脚排列以及定义

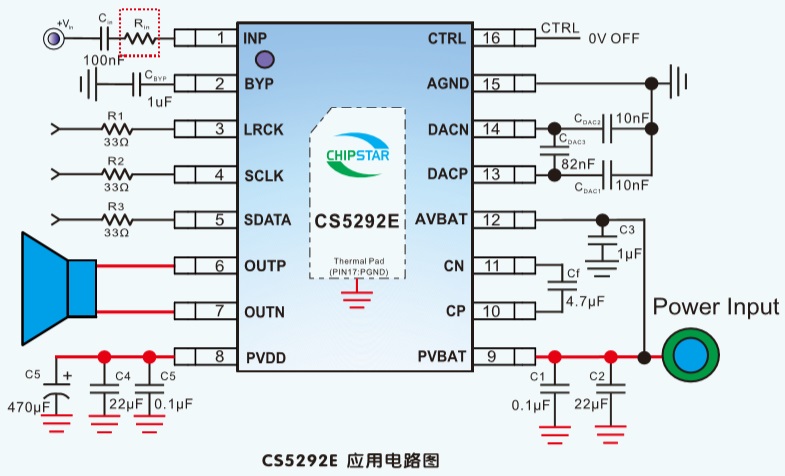

典型应用图
