D类功放,体积小巧,热量低,效率高,能耗低,重量轻,技术也越来越成熟。
很多朋友问我,d类放大器算不算数字功放?
从技术逻辑上看,算。
D类功放中的核心技术是PWM(脉冲宽度调制)技术,与“数字”的关系主要体现在信号处理方式和实现逻辑上,具体可从以下角度理解:
1. PWM的本质是“模拟信号的数字化表达”
PWM波形看似是方波(高低电平交替),但它的脉冲宽度变化是严格对应模拟输入信号的幅度的:
输入的模拟音频信号(如正弦波)被转换为一系列脉冲,脉冲宽度随模拟信号的强弱实时变化(信号强则脉冲宽,信号弱则脉冲窄)。
这种“用离散脉冲的宽度来表征连续模拟信号”的方式,本质是一种数字化的编码过程——通过数字逻辑(如比较器、定时器)实现对模拟信号的量化表达。
2. 数字电路是PWM的核心实现载体
PWM信号的生成和控制几乎完全依赖数字电路:

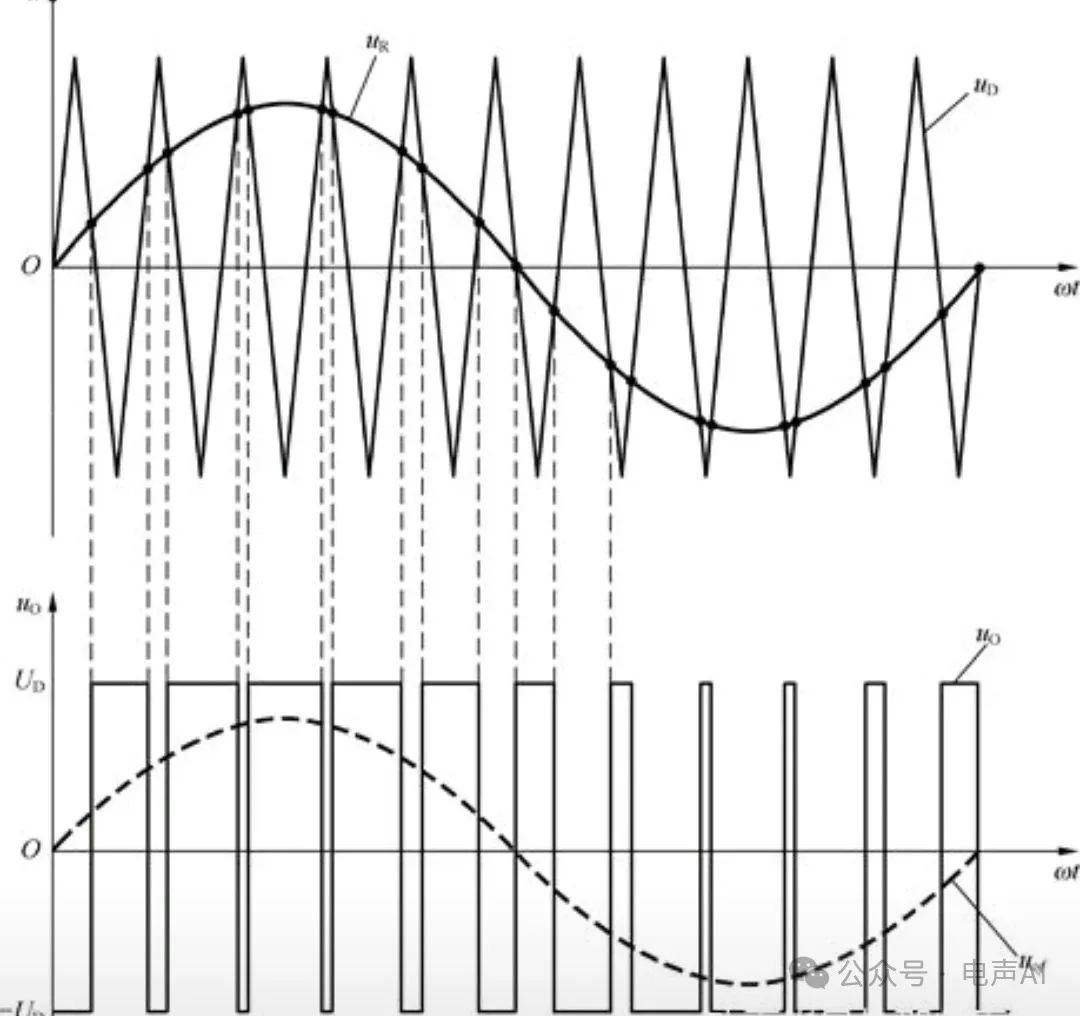

生成PWM时,需要将模拟输入信号与一个高频三角波(或锯齿波)通过比较器对比,输出脉冲宽度变化的方波。这一过程中,三角波的生成、比较器的逻辑判断等,都可通过数字芯片(如MCU、专用PWM控制器)实现。
相比传统模拟功放(如A类、B类)依赖晶体管的线性放大,D类功放的核心是“数字开关控制”(晶体管工作在开关状态,仅输出高低电平),其控制逻辑属于数字范畴。
3. 与“纯数字信号”的区别
需要注意的是,PWM波形本身并非“纯数字信号”(如二进制代码),它是数字控制下的模拟脉冲波形:
纯数字信号(如I²S音频信号)是离散的二进制数据,而PWM是连续变化的脉冲序列,其信息承载在脉冲宽度的模拟变化中。
但由于PWM的生成和处理依赖数字逻辑,且最终通过开关状态(0/1电平)传递能量,因此常被归为“数字功放”的范畴。
概括一下:D类功放的PWM通过数字逻辑实现对模拟信号的编码,是模拟信号数字化处理的产物,其核心控制逻辑和实现方式与数字技术紧密相关。
所以,把D类功放叫做数字功放,在技术逻辑上,虽不严谨,但没有大错。
再说了,这么多年下来,业界也习惯了把d类功放叫做数字功放,约定成俗了。 |
