I²S数字音频接口图解
三根信号线 · BCLK/WS/SD · 标准与左右对齐 · 主从时钟 · TDM 多声道
门口机里的一句通话、智能音箱里的一段音乐、行车记录仪里的一段录音——这些数字音频在芯片之间流动时，走的几乎都是 I²S。它是飞利浦在 1986 年定义的一种专门传输数字音频的串行接口，用三根线就把采样数据稳稳地从处理器送到编解码器、再送到功放和喇叭。这一期，我们把 I²S 的三根信号线、标准时序、数据对齐、主从时钟与 TDM 多声道一次讲清。
01 I²S 是什么：专门搬运数字音频的接口
I²S（Inter-IC Sound）是一种专为数字音频设计的串行通信接口。它和 SPI、UART 一样是芯片间的串行总线，但只干一件事：把一段一段的音频采样（PCM 数据）准确地在器件之间传输。日常的播放链路是：处理器（SoC）把数字音频经 I²S 送给音频编解码器（Codec），由其内部 DAC 还原成模拟信号，再经功放推动喇叭；录音链路则相反，麦克风的声音经 ADC 采样后，由 I²S 回传给处理器。

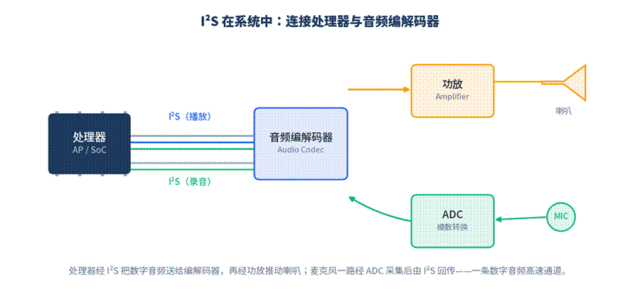

图 1I²S 在系统中：连接处理器与音频编解码器
和承载控制命令的 I²C 不同，I²S 是一条只跑音频数据的高速通道——它不关心音量怎么调、寄存器怎么配（那是 I²C 的活），只负责把一帧帧采样按精确的时序搬过去。很多音频芯片因此同时带两套接口：I²C配置参数，I²S 传输音频，各司其职。
02 三根信号线：BCLK、WS、SD
标准 I²S 用三根信号线就完成传输，理解了这三根线，就理解了 I²S 的骨架：
图 2I²S 的三根信号线：BCLK · WS · SD
BCLK（位时钟，也叫 SCK）每一拍对应一个数据位，是整条总线的节拍器；SD（串行数据，也叫 SDATA/DOUT）上跑的就是 MSB 在前的音频采样；WS（字选择，也叫 LRCLK）则有两个作用——既指示当前传的是左声道还是右声道，又用它的翻转标记出一帧的边界。三根线里，BCLK 和 WS 由主端统一产生，保证收发双方严格同步。
03 标准时序：延迟一拍与 MSB 在前
I²S 之所以是“标准 I²S”，关键就在它独特的时序约定：

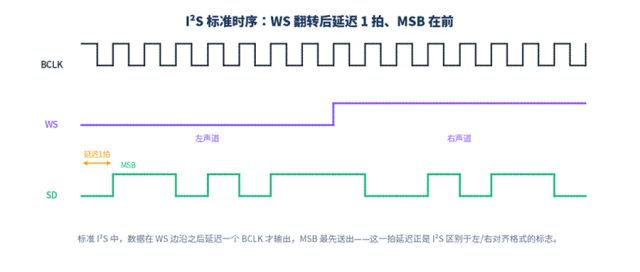

图 3I²S 标准时序：WS 翻转后延迟 1 拍、MSB 在前
WS 为低时传左声道、为高时传右声道；数据在每个 BCLK 节拍上一位一位地送出，且高位（MSB）最先送。最有特色的一点是：数据并不在 WS 翻转的那一拍立刻出现，而是延迟一个 BCLK 周期才开始。正是这“延迟一拍”，把标准 I²S 与左对齐、右对齐两种格式区分开来——也是现场对接时最容易因为配置不一致而出问题的地方。
04 三种数据对齐：标准 / 左对齐 / 右对齐
围绕“数据相对 WS 翻转放在哪里”，衍生出了三种常见格式，许多 Codec 都可在寄存器里选择：

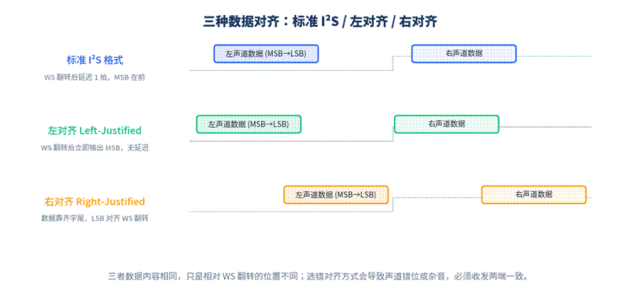

图 4 三种数据对齐：标准 I²S / 左对齐 / 右对齐
标准 I²S 在 WS 翻转后延迟一拍输出 MSB；左对齐（Left-Justified）则在 WS 翻转后立即输出 MSB、没有那一拍延迟；右对齐（Right-Justified）把数据靠齐到字尾，让 LSB 对齐 WS 的下一次翻转。三者承载的采样内容完全一样，只是摆放位置不同。对接时只要收发两端选的格式不一致，轻则左右声道对调，重则全是噪声，所以这一项必须严格对齐。
05 主从角色：谁产生 BCLK 与 WS
I²S 链路上必须有且只有一个“主”（时钟源）来产生 BCLK 和 WS，谁来当主则要看系统设计：

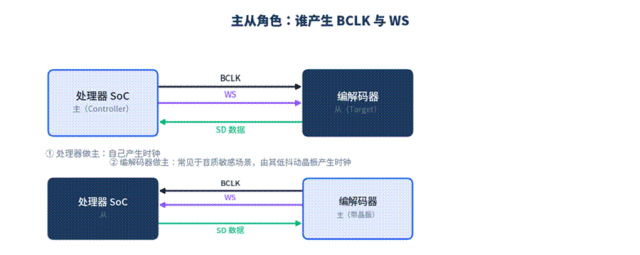

图 5 主从角色：谁产生 BCLK 与 WS
常见做法是处理器做主，自己产生时钟、按需驱动 Codec；但在对音质要求高的场合，往往让带有低抖动晶振的 Codec 做主，由它产生更干净的时钟，处理器反过来做从——因为音频时钟的抖动（jitter）会直接影响还原出来的音质。无论谁做主，BCLK 与 WS 始终成对地由主端提供，从端只是跟随采样。
06 从 I²S 到 TDM：一线承载多声道
标准 I²S 一根数据线只跑左右两个声道。当声道更多时（多麦克风阵列、多路功放），就会用到它的扩展——TDM：

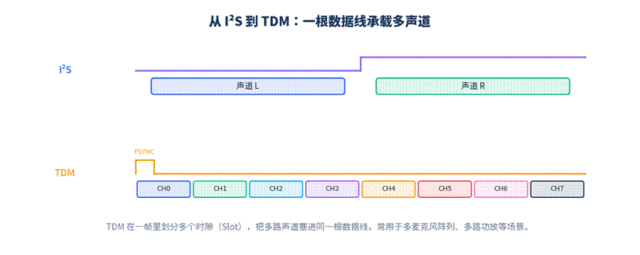

图 6 从 I²S 到 TDM：一根数据线承载多声道
TDM（时分复用）把一帧按时间切成多个时隙（Slot），每个时隙塞一个声道，于是一根数据线就能承载 4、8 甚至 16 路声道，WS 也换成标记帧头的 FSYNC。这对带阵列麦克风的智能门口机、会议设备非常实用——省下大量数据线和引脚。此外还有 PDM（脉冲密度调制）等数字麦克风常用的接口，与 I²S/TDM 互为补充。
07 选型与设计要点
落到板级设计与调试，下面几条直接决定一条 I²S 音频链路是否好声、好调：
|
设计要点
|
说明
|
|
格式一致
|
收发两端的对齐方式（标准 I²S/左/右）、声道位宽必须完全一致，否则声道错位或出噪声。
|
|
时钟关系
|
BCLK = 采样率 × 位深 × 声道数；主端时钟通常由音频专用 PLL/MCLK 分频得到，注意整除关系。
|
|
主从规划
|
明确谁产生 BCLK/WS；音质敏感场景优先让低抖动晶振一侧做主，减小 jitter。
|
|
MCLK 供给
|
不少 Codec 还需要一路主时钟 MCLK（常为采样率的 256/384 倍），别漏接。
|
|
走线与等长
|
BCLK 是高速时钟，走线短、少过孔；数据相对时钟保持合理时序裕量，避免边沿采样出错。
|
|
TDM 时隙
|
用 TDM 时规划好时隙数与位宽，确认每个器件的 Slot 分配不冲突。
|
|
地与电源
|
音频对电源噪声敏感，模拟/数字地合理分割，给 Codec 干净供电以降低底噪。
|
08 结语
三根线、一套精确的时序、MSB 在前的采样流——I²S 用最朴素的方式，几十年来稳稳地承载着芯片之间的数字音频。对做带语音、带音频产品（从门口机、对讲到智能音箱）的工程师而言，读懂 BCLK/WS/SD 的分工、读懂标准与左右对齐的差别、读懂主从时钟与 TDM，就能在音频链路的设计与调试中快速定位“没声、噪声、声道反”这类常见问题。 |
