当前位置:首页->产品展示->音频CODEC IC->WM8988(MID音频解码器)
产品名称: WM8988(MID音频解码器)

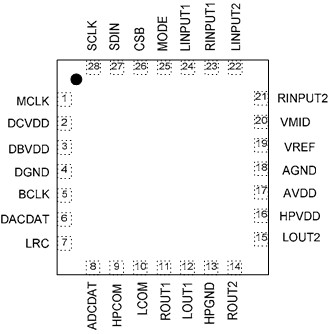

封装形式: QFN-28
兼容型号:
产品功能: 该器件集成了完整的接口,2个立体声耳机或线路输出端口。外部元件的需求大幅减少,因为没有单独的耳机放大器需求。
资料下载:  WM8988.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

特性:

l         DAC的信噪比为100dB'A的加权),总谐波失真为- 90dB48kHz3.3

l         ADCSNR93分贝(''加权),总谐波失真- 81db的在48kHz3.3

l         可编程的ALC /噪声门

l         2个片上耳机驱动器

   - > 40mW的对16ohm / 3.3V的输出功率

    - 总谐波失真- 80dB的为20毫瓦,与负载16ohm信噪比90dB

l         数字图形均衡器

l         低功耗

    - 7mW立体声回放(1.8V/1.5V供电)

    - 14MW记录和回放(1.8V/1.5V供电)

l         低压供应

    - 模拟1.8V3.6V

    - 数字内核:1.42V3.6V

    - 数字I / O1.8V3.6V

l         256fs / 384fsUSB主时钟频率:12MHz24MHz

l         音频采样率:811.0251622.05243244.14888.296kHz的从主时钟内部生成

l         4x4mm COL的封装



应用原理图

具体型号说明:



WM8988LGECO/V   28-lead QFN   -25°C to 85°C
WM8988LGECO/RV   28-lead QFN   -25°C to 85°C

产品描述:

    WM8988是一款低功率,高品质的立体声编解码器,用于设计便携式数字音频。该器件集成了完整的接口,2个立体声耳机或线路输出端口。外部元件的需求大幅减少,因为没有单独的耳机放大器需求。先进的片上数字信号处理执行图形均衡器,3 - D音效增强为麦克风或线路输入自动电平控制。WM8988可作为主机或从机,与各主时钟频率,包括12或对于USB设备,或者像12.288MHz24.576MHz的标准256fs速率24MHz的。不同,如96kHz48kHz时,44.1kHz的是产生于无需外部PLL时钟直接需要掌握的音频采样率。 WM8988运行的电源电压下降到1.8V,其数字内核可以在电压低至1.42v运作,以节省电源,以及所有供应最大为3.6伏特。芯片的不同部分也可以通过软件控制关机。WM8988采用QFN-28封装,是手持和便携式系统的理想选择。
