当前位置:首页->产品展示->功放IC->CS8386(4种防破音可选、AB/D切换功能、恒定2X4W输出功率、R类立体声音频功率放大器)
产品名称: CS8386(4种防破音可选、AB/D切换功能、恒定2X4W输出功率、R类立体声音频功率放大器)
封装形式: ESOP-16
兼容型号:
产品功能: PO at 10% THD+N, VIN = 3.7V ,2X4W
资料下载: CS8386.pdf
在线销售: 给我发消息 给我发消息 给我发消息

    详细介绍

概要
CS8386E是一款内置BOOST升压模块带防破音功能R类音频功率放大器. BOOST升压至5.6V可以为4Ω的负载提供2X4.0W的恒定功率.CS8386E在锂电池的供电电压范围内提供了极致的功率输出,使得CS8386E成为便携式音箱设备特剧是扩音器产品的最优选择。

CS8386E的全差分架构和极高的PSRR有效地提高了CS8386E对RF噪声的抑制能力.无需滤波器的PWM调制结构及内置的BOOST升压模块,尽可能的减少了外围器 件,另外CS8386E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。

CS8386E提供了纤小的的ESOP16L封装形式供客户选择,其额定的工作温度范围为-40℃至85℃.

描述

●内置BOOST模块R类结构,集成AB类D类

●输出功率

PO at 10% THD+N, VIN = 3.7V

RL = 4Ω  2X4W

● 优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

●工作电压范围:2.5V到5.0V

●内置20倍的固定增益

●无需滤波的Class-D结构,集成AB类模式

●80%的效率

●高电源抑制比(PSRR):在217Hz下为70dB

●启动时间 (100ms)

●静态电流 (20mA)

●低关断电流 (<0.1μA)

●过流保护,短路保护和过热保护

●符合Rohs标准的无铅封装

应用

  便携式蓝牙音箱

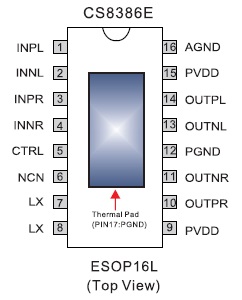

 引脚排列及定义

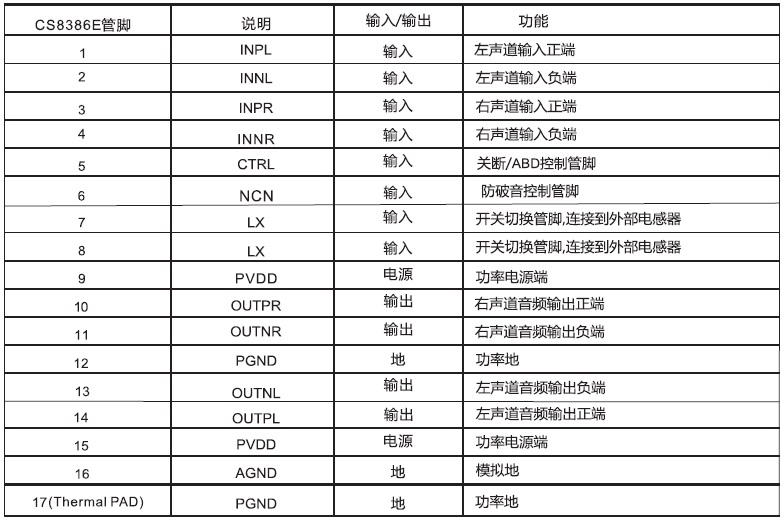

管脚说明

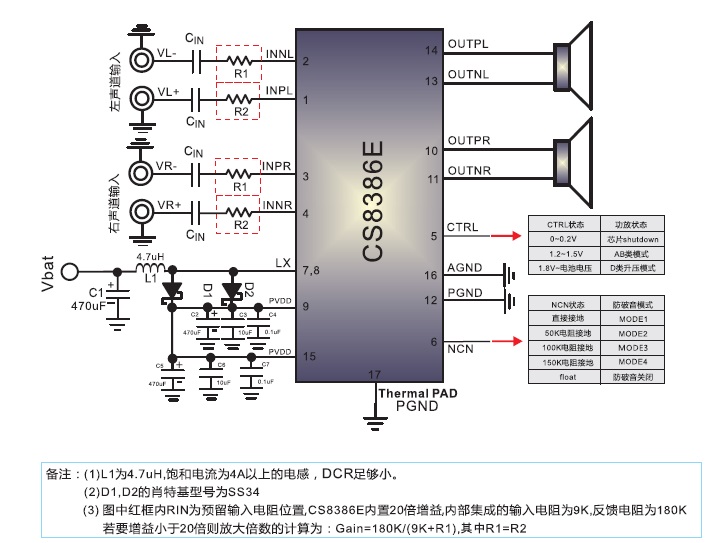

典型应用图
