产品名称: 4871D(直插DIP-8封装3.2W单声道AB类音频功放IC)
封装形式: DIP-8
兼容型号:
产品功能: 3.2W/5V/4Ω
资料下载:  4871D.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
给我发消息
潘波 3003207580
13713728695
申请样品:  申请样品

    详细介绍



概述与特点
4871D是一个BTL桥连接的音频功率放大器。它能够在5V电源电压下给一个4Ω负载提供THD小于10%、平均值为3.2W输出功率。在关闭模式下电流的典型值为0.6μA。4871D是为提供大功率,高保真音频输出而专门设计的。它仅仅需要少量的外围元件,并且能工作在低电压条件下(2.0V-6.5V)。4871D不需要耦合电容,自举电容或者缓冲网络,所以它非常适用于小音量和低重量的低功耗系统。

主要特性
在失真度为10% ,输入1KHZ的信号,不同负载的条件下输出功率为:
 4Ω,3.2W (典型值) ;8Ω负载,1.6W(典型值)。
待机电流: 0.6μA
工作电压:2.0-6.5V。
在输入信号频率为1kHz,负载8Ω,输出平均功率为1W的条件下,最大失真度为0.5%
输出不需要耦合电容,自举电容或者缓冲电路。
采用DIP-8封装,保证良好的散热性能。
增益稳定。
外部配置可以改变增益。


 典型应用

手提电脑,台式电脑,低压音频系统

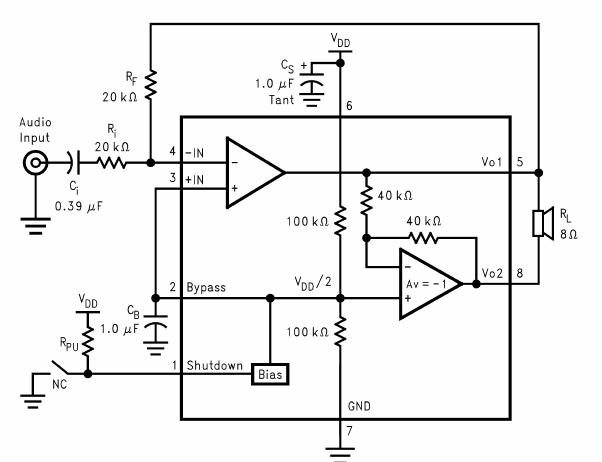

典型应用图
