当前位置:首页->产品展示->功放IC->CS86189(无滤波2X25W立体声D类功放IC)

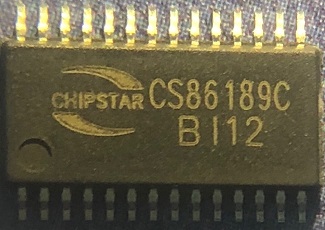

产品名称: CS86189(无滤波2X25W立体声D类功放IC)
封装形式: TSSOP-28
兼容型号: TPA3110/CS8618/CS3815
产品功能: 2X25.5W/14V/4Ω或47W/18V/4Ω
产品规格书下载: CS86189.pdf
在线客服:
给我发消息
鄢先辉 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695
申请样品:  申请样品

    详细介绍

概要
CS86189C是一款2X25W(每声道)立体声高效D类音频功率放大电路。在PBTL模式下,可以驱动低至2Ω 的负载,并14V供电情况下输出50W的连续功率。先进的EMI抑制技术 使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。CS86189C内置了短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS86189C具有高 达90%的效率,使得在播放音乐的时候不需要额外的散热器。
CS86189C提供纤小的TSSOP28-PP封装形式供客户选择,可以为客户节省可观的PCB面积,其额定的工作温度范围为-40℃至85℃。

描述
输出功率
PO at 10% THD+N, VDD = 18V RL = 8 Ω  2X24W
PO at 10% THD+N, VDD = 14V RL = 4 Ω  2X25.5W
PO at 10% THD+N, VDD = 14V RL = 4 Ω  2X20W
PO at 10% THD+N, VDD = 18V RL = 4 Ω  47W(PBTL)
PO at 10% THD+N, VDD = 16V RL = 4 Ω  37W(PBTL)
PO at 10% THD+N, VDD = 14.5V RL=2 Ω 50W(PBTL)

效率高达90%,无需散热片
较大的电源电压范围6V~18.5V
管脚兼容CS8618C
免滤波功能
输出管脚方便布线布局
良好短路保护和具备自动恢复功能的温度保护
良好的失真和防噗声功能
四级增益可调
差分输入


封装
TSSOP28-PP


应用
LCD TV
家庭音响系统

引脚排列以及定义

典型应用图
