当前位置:首页->产品展示->电源管理IC->CS4056(28V高耐压OVP过压保护、1.4A线性单节锂电充电管理IC)

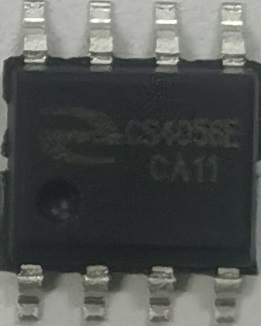

产品名称: CS4056(28V高耐压OVP过压保护、1.4A线性单节锂电充电管理IC)
封装形式: ESOP-8
兼容型号: TP4056
产品功能: CS4056E是面向空间受限的便携应用的高度,集成锂离子和锂聚合 物 线性充电器件。该器件由USB端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本、非稳压适配器。
产品规格书下载: CS4056.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
小明 3003290139
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要

CS4056E是面向空间受限的便携应用的高度,集成锂离子和锂聚合物线性充电器件。该器件由USB端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本 、 非稳压适配器。电池充电经历以下三个阶段:调节,恒定电流和恒定电压。在所有充电阶段,内部控制环路都会监控IC结温,当其超过内部温度阈值时,它会减少充电电 流。充电器功率级和充电电流感应功能完全集成在了一起。该充电器具有高精度电流和电压调节环路功能、充电状态显示,和充电终止功能。

CS4056E采用纤小的ESOP8L封装,尽可能满足客户针对产品封装体积的要求,其额定的工作温度范围为-40℃至85℃。管脚功能兼容市场上通用的4056,不用改版直接升级迭代。

描述

充电电压精度为1%

10%充电电流准确度

最大1.4A充电电流,充电电流外部电阻可调

NTC功能

自动断电功能

低电池输出泄漏电流

28V额定输入电压:具有6.5V输入过压保护

过压保护(OVP),欠压保护(UVLO)

电源过载保护,IREF 短路保护,输出短路保护

芯片恒温自调节充电保护

应用

健身配件、手持设备、工具设备、家电产品

引脚排列及定义

典型应用图
