产品名称: CS5181(具有电源路径管理、运输节电模式功能的1.5A线性单节锂电充电管理IC)
封装形式: EQA-16
兼容型号:
产品功能: CS5181E是一款锂离子电池线性充电器,适用于空间受限型便携式应用的系统电源路径管理,通过USB端口或交流适配器运行,最高支持1.5A的充电电流 ,支持非稳压适配器。
产品规格书下载: CS5181.pdf
在线客服:
给我发消息
姚红霞 3003214837
给我发消息
小明 3003290139
给我发消息
小帅 2850985542
13713728695
申请样品:  申请样品

    详细介绍

概要

CS5181E是一款锂离子电池线性充电器,适用于空间受限型便携式应用的系统电源路径管理,通过USB端口或交流适配器运行,最高支持1.5A的充电电流,支持非稳压适配 器 。USB输入电流限制精度和启动序列使得这款芯片能够符合USB-IF涌入电流规范。输入动态电源管理(VIN-DPM)可防止因错误配置USB电源而引起的系统崩溃,并且可最 大程度地提高能够从适配器中获得的功率。

CS5181E具有动态电源路径管理(DPPM)功能,可在为系统供电的同时独立为电池充电。当输入电流限制引起系统输出降至DPPM阈值时,DPPM电路将减少充电电流。

CS5181E具有完善的保护功能,包括输入欠压和过压保护、输出欠压和过压保护、芯片温度调节和保护,充电超时保护、电池过压和短路保护、电池温度保护。此外芯片通过外接的两路LED指示灯,可对充电过程实现全程监控。采用EQA-16封装。

负载动态路径管

当负载电流和充电电流之和大于输入电流限制值,OUT端输出电压会降低,当VOUT态路径管理模式。在该模式下电池充电终止功能被禁止,充电 电流会自动减小,以优先满足OUT端负载的供电输出 。 当充电电流减小至零仍无法满足负载需求时,OUT端电压会继续降低,直到VOUT

为了防止电池放电电流过大,当IDISC>5A时,路径管Q2会被强制关断约70ms后再重新打开,若放电过流状态解除则恢复正常工作,若放电过流状态依然存在,则重复之前

的保护模式,再一次强制关断约70ms后再重新打开(打嗝模式)。同样地当输入VIN不存在时,OUT负载端可以仅靠电池供电,电池放电条件及保护机制同上。


零功耗运输模

在实际应用当中电池往往是不可移除的,为了防止在运输过程中电池漏电,芯片专门设置了SYSOFF管脚用于启动零功耗运输模式。该模式具体工作方式如下:

(1)如果没有输入VIN存在,路径管Q2处于开启状态。将SYSOFF管脚拉至低电平,且低电平持续时间超过15s,路径管Q2会被关断,强迫电池和负载断开,进入零功耗运输模式,电池对芯片BAT管脚几乎不漏电。在进入零功耗运输模式后,SYSOFF管脚可以继续保持低电平或者变为浮空,系统仍会处于零功耗运输模式。

(2)在系统已经处于运输模式的情况下,将SYSOFF管脚再次拉至低电平,且低电平持续时间超过2s;或者输入上电并且满足VIN >VBAT+VACOK,这两种情况下都可以退出零功耗运输模式。

(3)如果SYSOFF管脚一直浮空,则系统不会进入零功耗运输模式。

描述

零功耗运输模式

30V输入额定值,具有过压保护

完全符合USB充电器标准

- 最大输入电流可选100mA和500mA

- 100mA最大电流限制可确保充电符合USB-IF标准

- 基于输入的动态电源管理(VIN-DPM),用于免受不良USB电源损害

针对墙式充电器的高达1.5A 的可编程输入电流限制

可支持外部编程高达1.5A 的充电电流

集成的动态电源路径管理(DPPM) 功能可同时独立 进行系统供电和电池充电

NTC功能

可编程充电超时安全定时器

专有启动序列可限制浪涌电流

支持双LED充电状态指示

充电终止电流外部独立可调

应用
蓝牙音箱、耳机、POS机、锂电电池包、低功耗手持设备玩具等

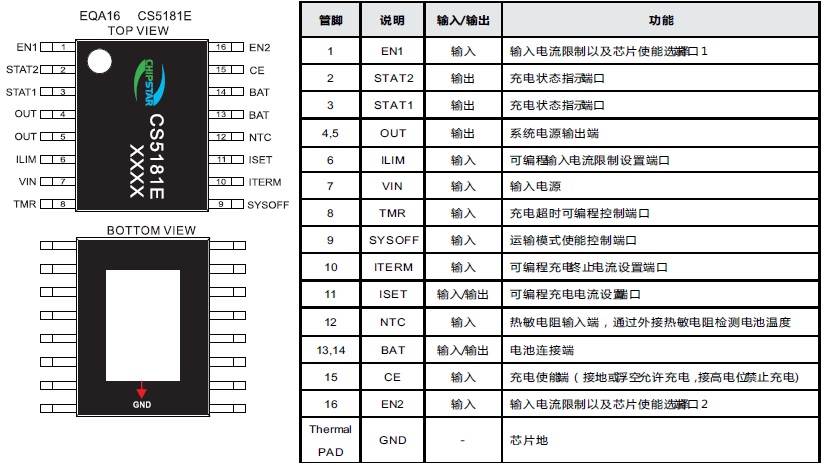

引脚排列及定义

EQA-16封装尺寸和SOP-8一样

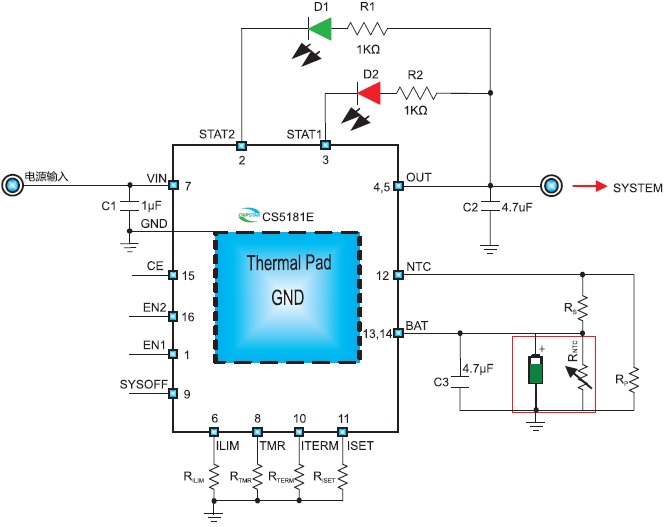

典型应用图
